Токарно-фрезерные станки с ЧПУ отличаются от обычных токарных управляемой осью Y, наличием приводного инструмента и шпинделем с тормозом (клэмпом), жёстко фиксирующим деталь в заданном угловом положении на время фрезерования. Станки выпускаются на базе наклонных и горизонтальных станин высокой жёсткости, создающих сопротивление вибрациям при непрерывной силовой обработке. Такая компоновка позволяет выполнять точение, сверление, фрезерование и нарезание резьбы за один установ на деталях из конструкционных сталей, титановых и жаропрочных сплавов. Поставка металлообрабатывающих центров с приводным инструментом осуществляется напрямую от производителя с проведением пусконаладочных работ (ПНР) и комплексным инженерным сопровождением под ключ.
Конструктивные особенности компоновки и направляющих
В основе токарно-фрезерных центров находится станина из модифицированного чугуна, прошедшая процедуру искусственного и естественного старения для снятия внутренних напряжений. Станина выпускается в двух исполнениях: наклонная (угол 30 или 45 градусов) — создаёт условия для жёсткого точения и беспрепятственного удаления стружки из зоны резания под собственным весом; горизонтальная — позволяет эффективнее обрабатывать крупногабаритные детали за счет большего расстояния до оси вращения. По осям X и Z установлены усиленные направляющие качения, воспринимающие высокие радиальные и осевые нагрузки. Перемещение узлов происходит через шлифованные шарико-винтовые передачи (ШВП) с преднатягом, что полностью устраняет люфты и сохраняет высокую точность позиционирования на протяжении всего срока эксплуатации.
Приводной инструмент: револьверная головка или отдельный модуль
В зависимости от модели приводной инструмент устанавливается одним из двух способов. Отдельный модуль, независимый от основного суппорта, упрощает обслуживание. Револьверная головка с приводным инструментом (стандарты BMT или VDI) совмещает позиции точения и фрезерования в одном узле, сокращая время смены инструмента внутри цикла — удобно при частой смене номенклатуры на мелкосерийном производстве. Оба варианта позволяют выполнять радиальное и аксиальное сверление, фрезерование пазов и развёртывание отверстий без использования дополнительных фрезерных станков.
Особенности шпиндельных узлов токарно-фрезерных
Высокоточные шпиндельные узлы собраны на радиально-упорных подшипниках качения премиального класса и изолированы от теплового воздействия. Ключевой узел для фрезерных операций — шпиндель с тормозом (клэмпом): он жёстко останавливает и фиксирует деталь в заданном угловом положении на время работы приводного инструмента, исключая провороты и вибрации при радиальном и торцевом фрезеровании. Для серийного производства доступны двухшпиндельные исполнения, где вторая позиция принимает деталь сразу после обработки на первой — заготовка обрабатывается с двух сторон без ручной переустановки, что сокращает суммарное время цикла на партии.
Варианты систем числового программного управления
Для управления токарно-фрезерными центрами предусмотрены современные промышленные системы ЧПУ азиатского и европейского производства. Базовые комплектации оснащаются стойками Синтек (Syntec), ГСК (GSK) или НьюКеер (NewKeer), полностью адаптированными под многоосевую токарно-фрезерную обработку с поддержкой интерполяции по оси Y. Системы ЧПУ обладают интуитивно понятным интерфейсом, благодаря чему операторы цеха осваивают их за 1–2 рабочие смены.
Отрасли применения токарно-фрезерных станков
- Авиастроение и ракетостроение: изготовление сложных фитингов, корпусов клапанов и элементов крепежа из титана с соблюдением допусков до ±0,005 мм.
- Автомобильная промышленность: скоростное производство валов КПП, ШРУСов, фланцев и ступиц в автоматическом режиме с применением барфидеров.
- Нефтегазовое машиностроение: обработка замков бурильных труб, элементов запорной арматуры и резьбовых соединений повышенной точности.
- Приборостроение: мелкосерийный выпуск небольших деталей сложной геометрии.
Отправьте чертёж изделия в формате СТЕП (STEP), ИГЕС (IGES) или ДВГ (DWG), и наши технологи подготовят ТКП с оптимальной конфигурацией токарно-фрезерного центра — включая выбор компоновки приводного инструмента (револьверная головка или отдельный модуль) под характер вашего производства, — подберут режущий инструмент и рассчитают примерное время изготовления детали.

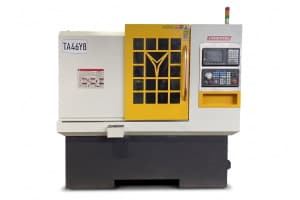

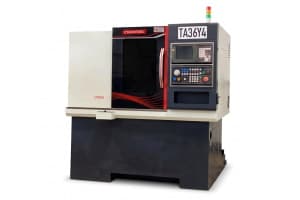

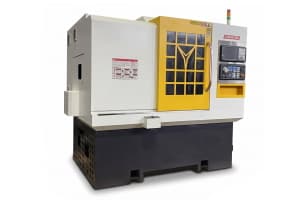

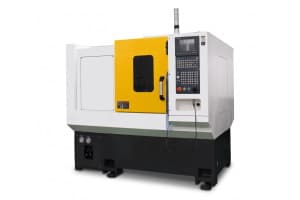

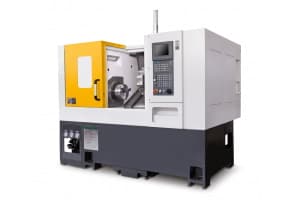

Токарно-фрезерный станок с приводным инструментом
Токарно-фрезерные станки с ЧПУ, оснащенные приводным инструментом стали настоящим прорывом в металлообработке, позволяя выполнять сложные операции на одном оборудовании без необходимости переустановки деталей. Эти станки дают возможность выполнять фрезерование, сверление, нарезание резьбы и другие операции непосредственно на токарном станке. Выбирайте станки с учетом ваших задач и требований, и вы получите надежного помощника, который поможет вывести ваше производство на новый уровень.
Часто задаваемые вопросы (FAQ) по токарно-фрезерным станкам
Зачем переплачивать за токарно-фрезерный станок, если можно купить отдельно токарный и отдельно фрезерный?
Главная выгода — концепция готовой детали за один установ. На раздельных станках деталь нужно снять, перенести, заново базировать и зажать во фрезерных тисках. При каждом переустанове копится погрешность (теряется соосность и взаимное расположение поверхностей). Токарно-фрезерный станок делает всё в одном патроне, обеспечивая идеальную точность, исключая брак по вине человеческого фактора и сокращая время производства в 2–3 раза.
Действительно ли один такой станок экономит место в цеху, учитывая его габариты?
Да, экономия площади колоссальная. Токарно-фрезерный центр занимает в среднем на 30–40% меньше места, чем два раздельных станка (токарный + вертикально-фрезерный). Но важнее другое: вам не нужны промежуточные зоны ожидания и столы для межоперационного хранения полуфабрикатов. В цех заходит сырой пруток, а выходит полностью готовое изделие, что оптимизирует всю логистику предприятия.
Оправдана ли покупка станка с осью Y, или эта избыточная опция?
Для токарно-фрезерной обработки ось Y — это ключевой инструмент окупаемости. Без оси Y вы сможете фрезеровать только пазы, идущие строго через центр детали (ось С). Ось Y позволяет фрезеровать полноценные лыски, грани, карманы и резьбы со смещением от центра. Это превращает станок в автономный комплекс, способный работать без оператора целые смены.
Насколько приводной инструмент в револьверной головке уступает по жесткости обычному фрезерному станку?
Современные стандарты крепления инструмента практически стерли эту грань для небольших и средних заготовок. Передача крутящего момента внутри современных револьверных головок ЧПУ оптимизирована так, что станок позволяет уверенно вести силовое фрезерование, нарезать резьбу метчиками и фрезеровать глубокие карманы даже в нержавеющих сталях (AISI 304, AISI 316) и титане, сохраняя необходимую точность.
Как покупка такого станка влияет на затраты на персонал и фонд оплаты труда (ФОТ)?
Токарно-фрезерный станок кардинально снижает зависимость от количества рабочих. Вместо двух или трех операторов (на токарный, фрезерный и слесарный участки) вам нужен всего один квалифицированный наладчик. Да, его зарплата будет выше средней, но суммарный ФОТ предприятия снижается, исчезает проблема несогласованности между цехами, а производительность труда на одного сотрудника вырастает в несколько раз.
Не будет ли простой токарно-фрезерного станка из-за наладки слишком критичным для производства?
Наоборот, высокая концентрация операций на одном рабочем месте упрощает планирование. Наладка одного многоцелевого станка по времени сопоставима с наладкой двух раздельных, но вам нужно настроить только одну координатную систему.
Сложнее ли подбирать режущий инструмент для комбинированного станка?
Наличие токарно-фрезерного станка, напротив, открывает доступ к передовому и экономичному инструменту. Вы можете использовать одну и ту же фрезу или сверло как для работы по торцу, так и по цилиндрической поверхности детали. Возможность точной регулировки оборотов шпинделя и приводного блока позволяет использовать современный твердосплавный инструмент на его максимальных режимах, что снижает удельный расход пластин на одну готовую деталь.
