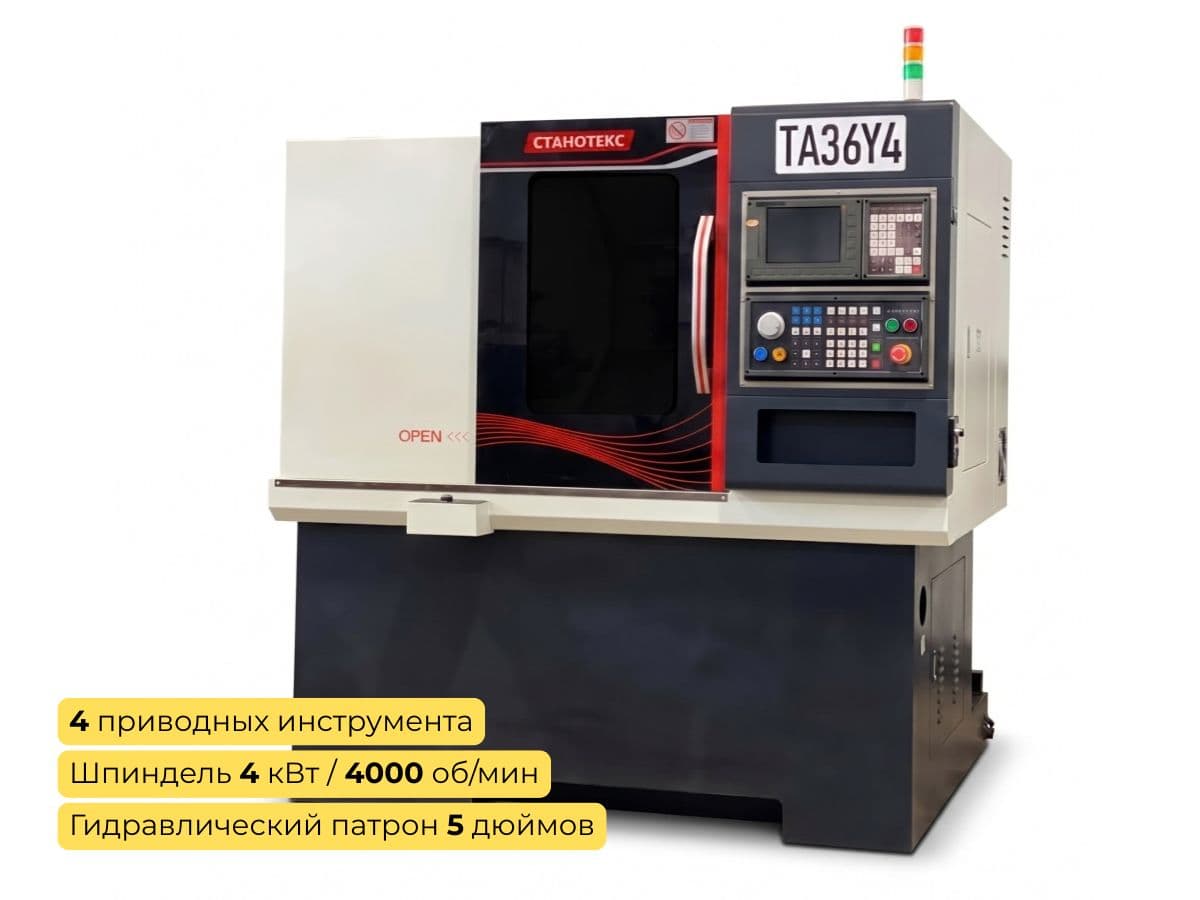

Токарный станок с осью Y и приводным инструментом ТА36Y4 (ход по оси Y 140 мм)

Токарный станок с ЧПУ ТА36Y4 с осью Y и приводным инструментом обрабатывает заготовки диаметром до 250 мм и пруток до 35 мм за один установ. Он предназначен для мелких и средних деталей, у которых после точения нужно выполнить фрезерование и боковое сверление. Станок поставляется под заказ, с пусконаладочными работами и гарантией.

Токарный станок с осью Y и приводным инструментом ТА36Y4 рассчитан на малогабаритные детали, которые не заканчиваются одним точением: валики, втулки, фланцы, штуцеры и корпусные элементы с лысками, пазами, поперечными и торцевыми отверстиями. Ось Y смещает фрезу относительно оси вращения детали, поэтому лыски, шлицы и карманы выполняются за один цикл. Длина обработки 210 мм достаточна для большинства таких изделий.

Кинематика построена на ходах 600 мм по оси X и 230 мм по оси Z. Быстрые перемещения 25 м/мин по основным осям и 15 м/мин по оси Y сокращают вспомогательное время, а двигатели подач мощностью 1,3 кВт на осях X и Z сохраняют динамику при частых коротких проходах. Наклонная станина с углом 30° отводит стружку из зоны обработки под собственным весом, снижая риск наматывания стружки на заготовку при точении и фрезеровании.

Шпиндель с отверстием 36 мм развивает скорость до 3500 об/мин. Крутящий момент при мощности 3 кВт достаточен для алюминиевых и медных сплавов, латуни и конструкционных сталей малого сечения. Режимы для сталей подбираются индивидуально.

Приводной инструмент размещён в специальном модуле с цанговыми зажимами ER16. Максимальный диаметр сверления составляет 6 мм в среднеуглеродистой стали и 8 мм в меди и алюминии. Резьба нарезается метчиками до M6 и M8 соответственно. Приводные инструменты вращаются до 2500 об/мин, что подходит для фрез и свёрл малого диаметра. Державки резцов сечением 16 мм позволяют использовать стандартные токарные пластины.

Точность ±0,01 мм соответствует классу точности, который требуется для посадочных поверхностей в приборостроении, гидравлике, пневматике и производстве крепежа. Масса станка 1830 кг гасит вибрации при прерывистом резании, а габариты 1750×1400×1800 мм позволяют поставить его в цех рядом с другим оборудованием без перепланировки участка. Мелкосерийное и среднесерийное производство получает законченную деталь без переноса на отдельный фрезерный станок.

Купить ТА36Y4 можно напрямую у поставщика. Цена станка зависит от комплектации, а поставка может включать доставку, гарантию и ПНР. Чтобы узнать точную стоимость станка ТА36Y4 в нужной комплектации, получить технико-коммерческое предложение (ТКП) или обсудить условия лизинга, оставьте заявку на сайте или свяжитесь с нашим отделом продаж.
