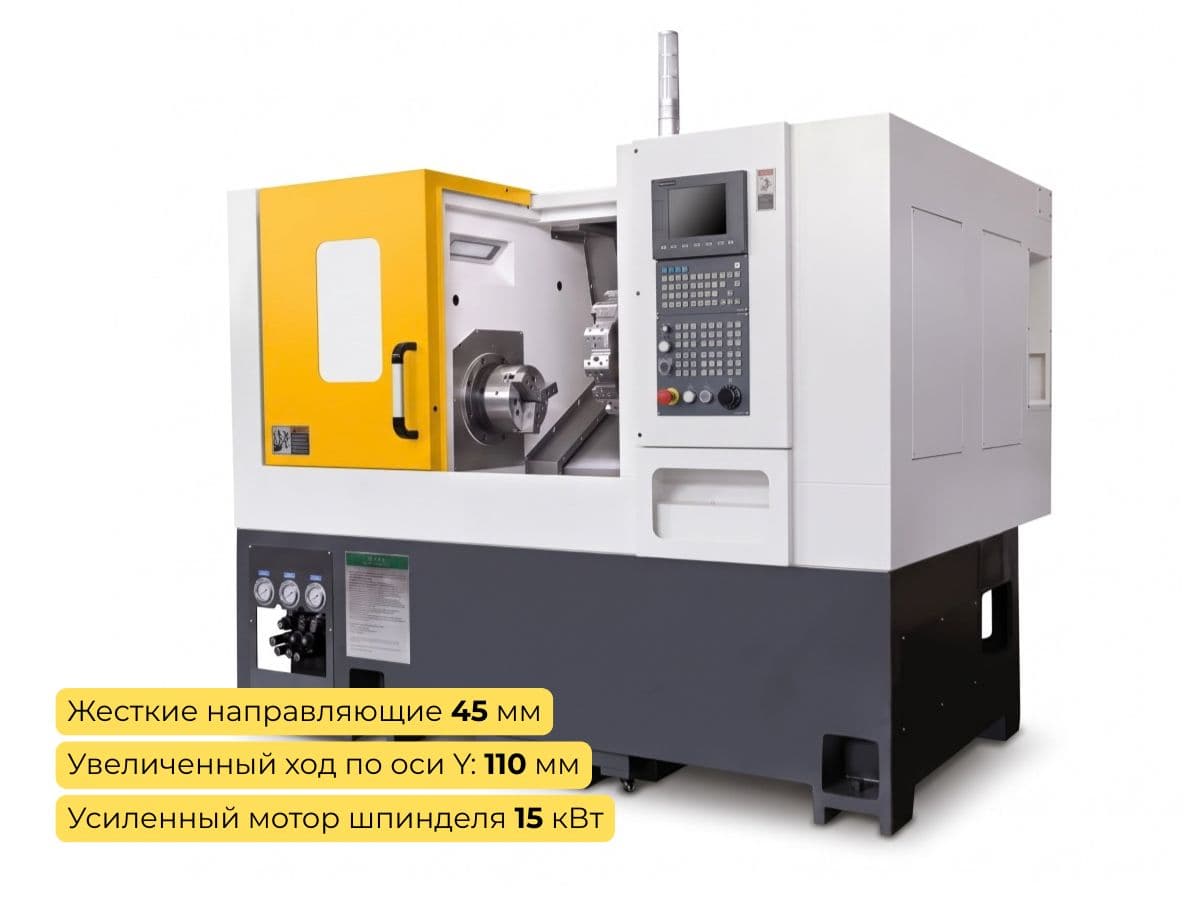

Токарно-фрезерный обрабатывающий центр TCK52YT с осью Y и приводным инструментом

Токарно-фрезерный обрабатывающий центр TCK52YT с осью Y, приводной револьверной головкой и гидравлической задней бабкой рассчитаны на детали с ходом по оси Z до 600 мм и диаметром вращения над станиной до 700 мм (в зависимости от версии). Они предназначены для валов, осей и корпусных деталей, где точение между центрами нужно совместить с фрезерованием и сверлением. Центры поставляются под заказ с ПНР и гарантией.

Версии TCK52YT и TCK52YT ПРО относятся к токарным центрам с осью Y, где длинная деталь поддерживается задней бабкой, а фрезерование и сверление выполняются приводным инструментом револьверной головки. Такая схема рассчитана на валы, оси, шпиндели и штоки, у которых соотношение длины к диаметру не позволяет вести обработку иначе. Задняя бабка поджимает заготовку в центре, снижает прогиб и биение, а ход бабки 400–450 мм (в зависимости от конфигурации) достаточен для длины таких деталей.

Версия TCK52YT построена на наклонной станине 45°, отводящей стружку из зоны резания. Ходы составляют 450 мм по оси X и 500 мм по оси Z. Шариковая ШВП диаметром 40 мм класса C3 и роликовые направляющие 35P воспринимают нагрузки при силовом точении, а серводвигатели осей X и Z мощностью 2,6 кВт перемещают суппорт со скоростью до 18 м/мин. Приводные головки ER25 позволяют сверлить до Ø16 мм и нарезать резьбу до M12, а державки 25×25 мм и расточные оправки до 32 мм предназначены для типовых деталей.

TCK52YT ПРО рассчитан на тяжёлые заготовки и серийный выпуск с жёсткими допусками. Шпиндель A2-6 пропускает заготовку большого сечения, а повторяемость позиционирования ±0,005 мм против ±0,0075 мм у версии TCK52YT позволяет держать заданный размер на серийных партиях. Ходы увеличены до 600 мм по осям X и Z, быстрые перемещения достигают 20–24 м/мин, а ШВП 3210 по X и 4010 по Z вместе с роликовыми направляющими 45 сохраняют жёсткость при силовом фрезеровании. Масса около 4600 кг гасит вибрации при прерывистом резании.

Отдельное преимущество версии ПРО это программируемое давление задней бабки в диапазоне 5–35. Оператор подбирает усилие поджима под диаметр и материал заготовки, что исключает деформацию тонких валов и держит детали из закалённых сталей без проскальзывания.

Центры подходят для производства деталей гидравлики и нефтяной отрасли, энергетического и судового машиностроения, а также для изготовления оснастки и валов насосов.

Купить TCK52YT или TCK52YT ПРО можно в Станотекс, при этом цена станка зависит от версии, комплектации и набора инструмента. Инженеры нашей компании поставят оборудование с доставкой, гарантией и ПНР.
