Цена по запросу
- Обороты шпинделя до 4000 об/мин
- Сечение резцов до 25×25 мм
- Заготовка диаметром до 45 мм
- Гарантия и сервисное обслуживание
Лизинг
Трейд ин
Доставка
Техподдержка

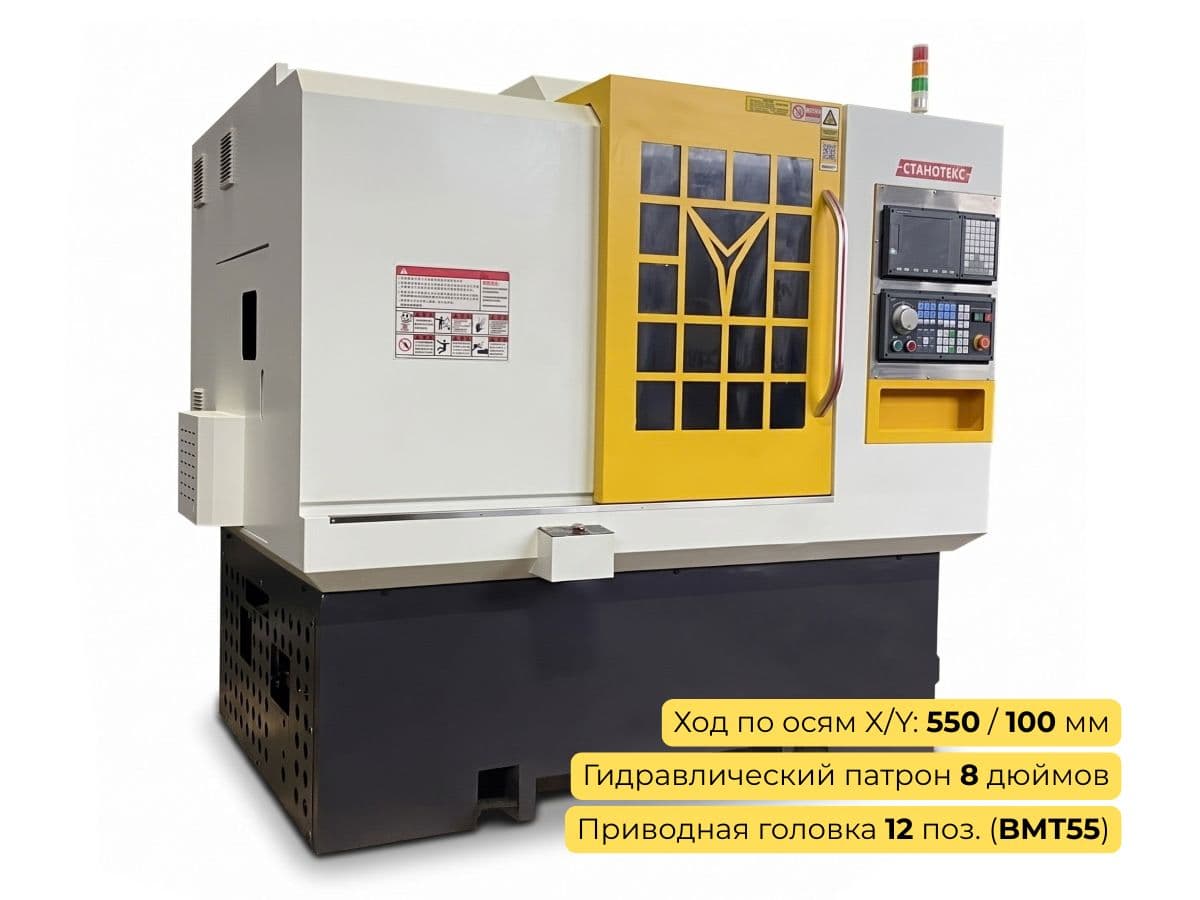

Токарный станок с приводным инструментом ТСК46Y и осью Y рассчитан на детали с ходом по оси X от 420 до 550 мм в зависимости от конфигурации. Он предназначен для серийного изготовления валов, фланцев и корпусных деталей, где точение совмещено с фрезерованием и сверлением. Станок поставляется под заказ с ПНР и гарантией.
Технические характеристики ТСК46Y
| Параметры | ТСК46Y-80 | ТСК46Y-100 |
| Макс. диаметр вращения над станиной, мм | 450 | 500 |
| Макс. диаметр обработки, мм (12/15 позиций) | 380 / 300 | 400 / 320 |
| Макс. диаметр заготовки, мм | 45 | 45 |
| Макс. частота вращения шпинделя, об/мин | 4000 | 4000 |
| Гидравлический цилиндр, дюймов | 6 | 6 |
| Мощность двигателя шпинделя (стандарт), кВт | 7,5 | 7,5 |
| Носок шпинделя | A2-5 | A2-5 |
| Ход по оси X, мм | 420 | 550 |
| Ход по оси Z, мм | 350 | 350 |
| Ход по оси Y, мм | 70–80 | 100 |
| Скорость быстрых перемещений X/Z/Y, мм/мин | 20000–24000 | 20000–24000 |
| Диаметр патрона, дюймов | 6 | 8 |
| Момент серводвигателя по оси X, Н·м | 11,5 | 11,5 |
| Момент серводвигателя по оси Z, Н·м | 11,5 | 11,5 |
| Момент серводвигателя по оси Y, Н·м | 8,4 | 11,5 |
| Модель направляющих осей X/Z | роликовые, класс 30P | роликовые, класс 35P |
| Точность позиционирования, мм | ±0,01 | ±0,01 |
| Точность повторного позиционирования, мм | ±0,005 | ±0,005 |
| Позиции приводной револьверной головки, шт. | 12 (BMT40-ER25) | 12 (BMT55-ER25) |
| Время смены соседнего инструмента, с | 0,2 | 0,2 |
| Сечение квадратного инструмента, мм | 20×20 | 25×25 |
| Габариты (Д×Ш×В), мм | 2300×1750×2100 | 2300×1750×2100 |
| Масса, кг | около 3300 | около 3700 |
Станки ТСК46Y-80 и ТСК46Y-100 относятся к токарным ЧПУ станкам с приводной револьверной головкой, где фрезерование и сверление выполняются в том же цикле, что и точение. Головка имеет набор резцов, свёрл и фрез под всю последовательность операций, поэтому переналадка между партиями сводится к смене программы и нескольких позиций. Время смены соседнего инструмента 0,2 с заметно сокращает цикл на партиях в сотни деталей.
Версия ТСК46Y-80 с BMT40-ER25 рассчитана на более компактные детали. Ход по оси Y 70–80 мм достаточен для лысок, шпоночных пазов и поперечных отверстий на валах и втулках, а патрон 6 дюймов и державки 20×20 мм подходят для прутка и небольших заготовок.
ТСК46Y-100 создан для более тяжелых операций. Револьверная головка BMT55-ER25 даёт более жёсткое крепление приводного инструмента, а державки 25×25 мм и патрон 8 дюймов позволяют работать с крупными заготовками и тяжёлыми резцами. Момент серводвигателя по оси Y вырос до 11,5 Н·м, что важно при глубоком фрезеровании. Роликовые направляющие класса 35P и масса 3700 кг гасят вибрации при прерывистом резании лучше, чем у конфигурации ТСК46Y-80.
Общее для обеих версий: серводвигатель шпинделя 7,5 кВт (A2-5), сквозное отверстие 46 мм позволяет организовать подачу заготовки через шпиндель с пруткоподатчиком. Быстрые перемещения 20–24 м/мин и момент 11,5 Н·м на осях X и Z сокращают вспомогательное время. ШВП 32×10 с подшипниками класса P4 и повторяемость ±0,005 мм дают стабильный размер партии, а автоматическая смазка снижает износ направляющих.
Купить токарно-фрезерные станки ТСК46Y-80 или ТСК46Y-100 можно напрямую у поставщика. Цена станка зависит от версии, комплектации и набора приводного инструмента, а поставка оборудования может включает доставку и ПНР.
Чтобы узнать точную стоимость станка в нужной комплектации, получить технико-коммерческое предложение (ТКП) или обсудить условия лизинга, оставьте заявку на сайте или свяжитесь с нашим отделом продаж.
Сравнительная таблица моделей ТСК46Y-80, ТА46Y8 и TCK52YT
| Параметры | ТА46Y8 | ТСК46Y-80 | TCK52YT |
| Диаметр заготовки, мм | 45 | 45 | 51 |
| Перемещение по оси Z, мм | 400 | 350 | 600 |
| Перемещение по оси Y, мм | 210 | 70–80 | 100 |
| Мощность шпинделя, кВт | 5,5 | 7,5 | 11 |
| Приводной инструмент | 4+4, ER25 | 12, BMT40 | 15, BMT55 |
