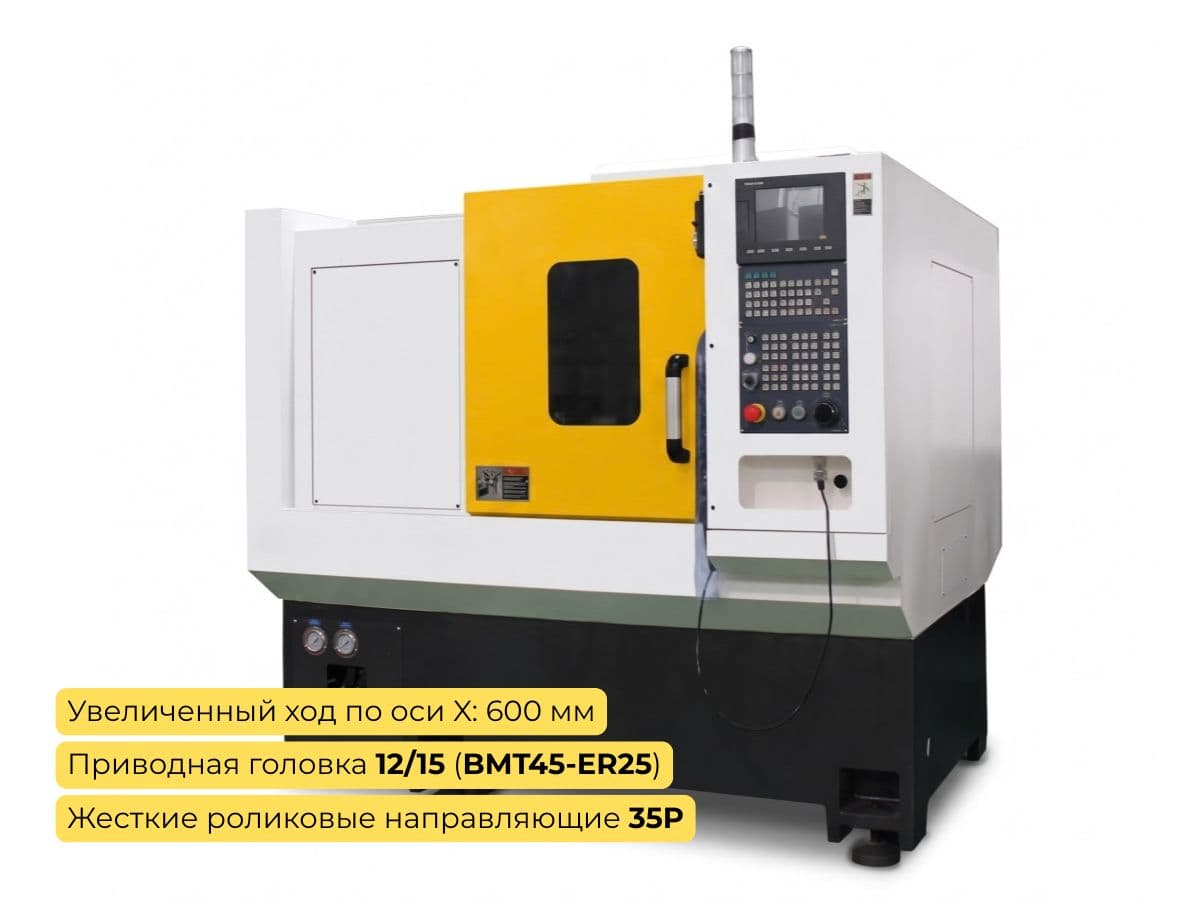

Токарно-фрезерный станок ТСК52: приводная револьверная головка (BMT40/BMT45)

Токарный станок с приводным инструментом ТСК52 обрабатывает заготовку диаметром до 51 мм и имея в арсенале 12(15) инструментальных позиций. Он предназначен для деталей среднего размера, у которых фрезерование и сверление приходятся на ось вращения или торец. Станок поставляется под заказ с ПНР и гарантией.

ТСК52 - токарно-фрезерный станок с приводным инструментом, без оси Y. Фрезерная функция работает на оси вращения детали и на её торце: шлицы, лыски по оси, пазы через центр, осевые и радиальные отверстия, торцевые канавки и резьбы метчиком выполняются за тот же установ, что и точение. Подобный функционал подходит для деталей, у которых элементы обработки лежат на оси и не требует программирования смещённых от центра карманов.

Станок рассчитан на заготовки средних размеров из конструкционных и нержавеющих сталей, латуни и алюминиевых сплавов: ступицы, фланцы, втулки гидроцилиндров, корпуса клапанов, валики насосов, шкивы. Ход по оси Z 350 мм соответствует типовой длине таких деталей, а ускоренные ходы 20–24 м/мин сокращают холостое время на коротких проходах.

Шпиндель мощностью 11 кВт с частотой вращения до 4000 об/мин позволяет вести чистовую обработку лёгких сплавов на высоких оборотах и снимать большое сечение стружки в сталях. Серводвигатель сохраняет стабильный момент в широком диапазоне, поэтому при смене диаметра не нужно перестраивать режим. В приводной фрезерной головке размещают резцы, свёрла и фрезы, а смена позиции за 0,2 с почти не прибавляет времени к циклу даже при частых переходах от точения к фрезерованию. Предусмотрена комплектация с BMT45. За счет большего сечения, инструмент выдерживает более высокие радиальные и осевые нагрузки при обработке.

Для серийного выпуска важна повторяемость. Повторяемость ±0,005 мм позволяет держать заданный размер на больших партиях деталей без частой подналадки. Общая масса станка 4300 кг гасит вибрации при прерывистом резании, а габариты 2300×1750×2100 мм позволяют разместить станок без перестановки остального оборудования.

Цена токарно-фрезерного станка ТСК52 зависит от версии и комплектации. Чтобы узнать точную стоимость станка - оставьте заявку на сайте или свяжитесь с нашим отделом продаж.
