Клиновые Зажимные Устройства

Клиновые зажимные устройства (рис. 1) просты в изготовлении, при малых размерах они обеспечивают большую силу прижима, позволяют изменить направление передаваемой силы и при углах клина (до 8°) обладают свойством самоторможения.

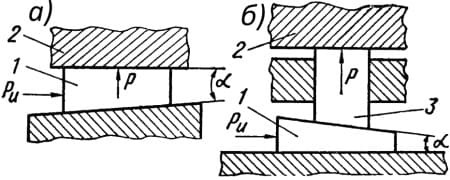

Рис. 1. Схема клиновых зажимов: а - непосредственного действия, б - через плунжер; 1 - клин, 2 - заготовка; 3 - плунжер

Свойства клина к самоторможению используются в байонетных зажимах с винтовым пазом (рис. 2). Закрепление заготовки 2 в приспособлении с таким зажимом осуществляется поворотом втулки 3, имеющей винтовой (наклонный) паз, который контактирует со штифтом 5. Конструкция клинового зажимного приспособления обеспечивает быстрое закрепление и открепление заготовки. Клиновые зажимные устройства станка часто можно встретить в современных производствах.

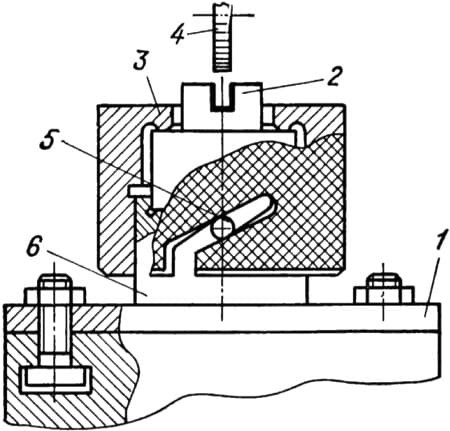

Рис. 2. Схема приспособления с байонетным зажимом: 1 - корпус приспособления; 2 - заготовка; 3 - зажимная втулка; 4 - фреза; 5 - штифт; 6 - установочный (базовый) элемент приспособления
