Вакуумные зажимные устройства применяют при фрезеровании, используя обрабатывающие центры с ЧПУ, для крепления тонких заготовок больших размеров из немагнитных материалов. Заготовку 1 (рис. 1) устанавливают в приспособление 2; полость 4 которого соединена с вакуумным насосом 3. Резиновые кольца 5 служат для поддержания герметичности системы. Насосом откачивают воздух из полости 4, и прижим заготовки обеспечивается атмосферным давлением.
Силу прижима заготовки можно рассчитать по формуле:
P = [p] F,
где F - активная площадь полости приспособления, м2; [p] - разность между атмосферным давлением и давлением в полости приспособления, Па.
Отжим заготовки осуществляется при подаче в полость атмосферного воздуха. Эффективность работы вакуумных приспособлений в значительной мере зависит от плоскостности и шероховатости поверхности, предназначенной для базирования заготовки.

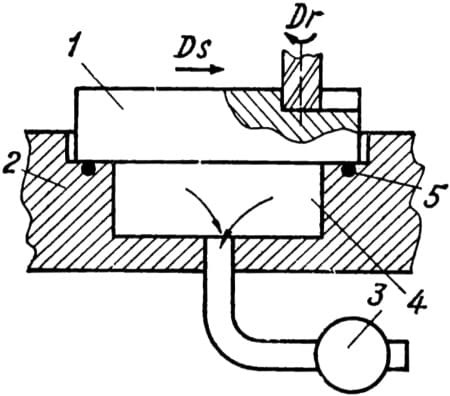

Рис. 1. Схема вакуумного зажимного привода: 1 - заготовка; 2 - приспособление; 3 - вакуумный насос; 4 - полость приспособления; 5 - уплотнения
