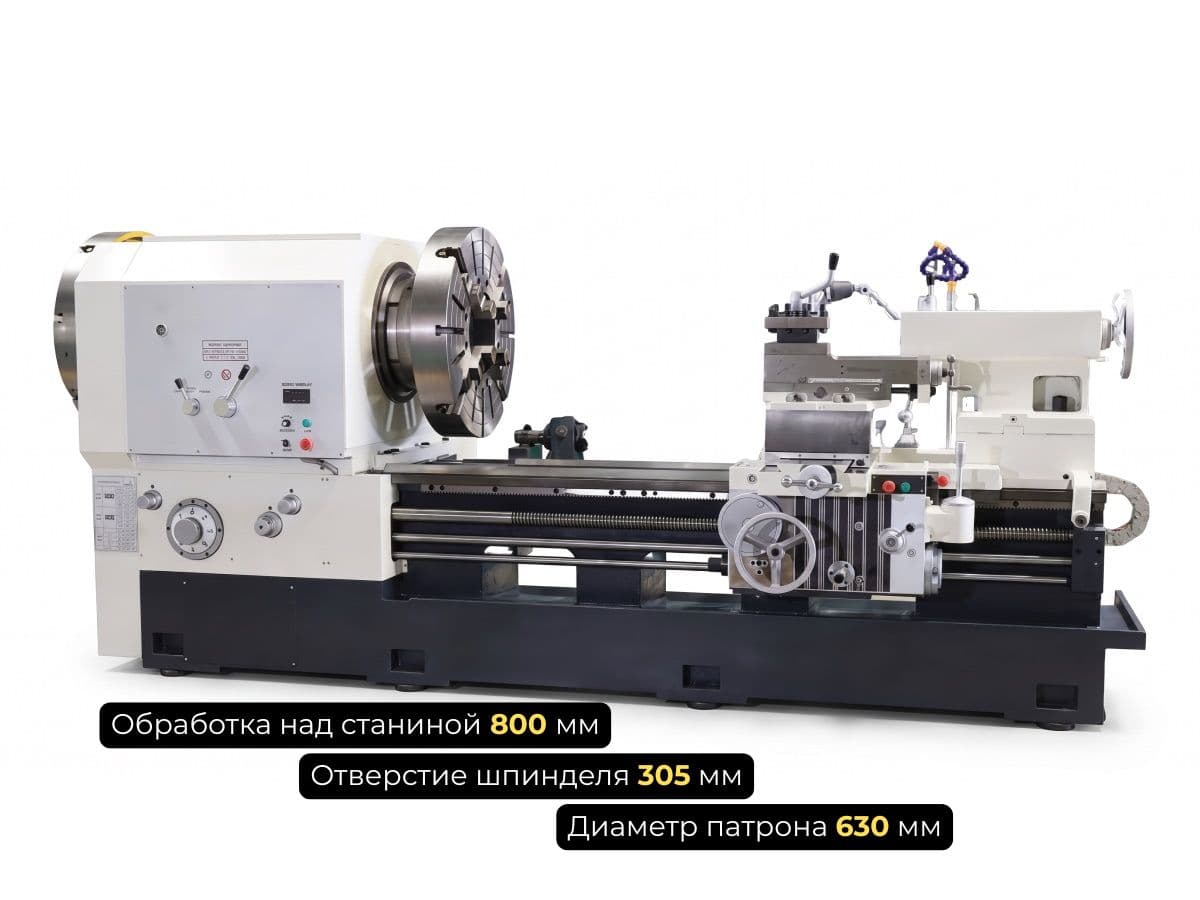

Универсальный трубонарезной станок Q1330 (отверстие шпинделя 305 мм)

Промышленный трубонарезной токарный станок Q1330 представляет собой тяжелое универсальное оборудование ручного управления, адаптированное для обработки трубного проката с широким сечением. Благодаря внутреннему просвету шпиндельной бабки в 305 мм и мощному силовому приводу на 15 кВт, станок без труда справляется с обработкой сложных муфтовых и замковых соединений. Наша компания организует прямые поставки данной модели с возможностью приобретения в лизинг, быстрой отгрузкой и полным комплексом пусконаладочных работ.

Универсальный трубонарезной станок Q1330 без ЧПУ спроектирован для интенсивной эксплуатации в жестких условиях ремонтных цехов нефтегазового комплекса, на металлургических комбинатах и объектах коммунального машиностроения. Техническая специфика этой модели ориентирована на базирование и механическую обработку трубных заготовок крупного диаметра. Внутренний проходной шпиндельный канал имеет размер 305 мм, что в комбинации с ручным патроном на 630 мм обеспечивает проход длинномерных колонных деталей и их надежную фиксацию с противоположных сторон бабки.

Высокие показатели геометрической стабильности достигаются за счет литой станины весом 7 тонн. Направляющие шириной 600 мм равномерно распределяют возникающие векторы нагрузок, минимизируя вибрационный фон при снятии больших припусков. Конструкция станка позволяет осуществлять точение над станиной в пределах 800 мм, над суппортом - 480 мм. Модификации станка дают возможность подбора длины рабочей зоны по оси Z — предельные границы продольного хода суппорта составляют от 850 до 5850 мм, закрывая потребности в обработке большинства стандартных типоразмеров трубных заготовок.

Кинематический механизм подачи каретки суппорта гарантирует высокую гибкость переключения режимов. На выбор оператора представлены 32 продольные и поперечные ступени подачи с рабочим диапазоном от 0,095 до 1,4 мм/об, настраиваемые вручную. Встроенная коробка позволяет воспроизводить 22 варианта метрического резьбового профиля с шагом 1–15 мм и 26 разновидностей дюймовой резьбы в границах от 14 до 1 TPI. Перемещение суппорта по осям X и Z оптимизировано с помощью функции быстрого хода со скоростями 1870 и 3740 мм/мин соответственно. Если перед вашим предприятием стоит задача потокового крупносерийного производства сложных деталей с высокой автоматизацией резьбовых циклов, рекомендуем рассмотреть модификацию с ЧПУ - трубонарезной станок QK1330 с программным управлением.

Задняя бабка станка Q1330 рассчитана на надежное удержание деталей при обработке в центрах. Пиноль диаметром 100 мм обладает регулируемым вылетом на 205 мм и оснащена стандартным посадочным конусом Морзе MT5. Механический привод суппорта имеет поперечный ход 420 мм по оси X, предоставляя достаточную технологическую свободу при подрезке торцов, расточке внутренних поверхностей труб и калибровке конических фасок. Станок Q1330 устойчив к температурным колебаниям неотапливаемых цехов и прост при плановом техобслуживании.
