Большие токарные станки: от советских тяжёлых моделей до современных с ЧПУ

Крупногабаритные детали, обеспечивающие работу электростанций, кораблей и прокатных станов, невозможно изготовить без специализированного оборудования. Большие токарные станки — отдельный класс металлообрабатывающего оборудования, созданный для работы с заготовками, масса и габариты которых выходят за рамки стандартных производственных задач. Эта статья — обзор истории, конструкции и современного состояния тяжёлого токарного оборудования.

Большой, или тяжёлый, токарный станок — это условное обозначение для группы токарного оборудования, рассчитанного на обработку крупногабаритных и тяжёлых деталей: валов, барабанов, роторов, крупных фланцев, корпусных деталей, прокатных валков. От станков общего назначения он отличается не «размером вообще», а совокупностью параметров: увеличенным диаметром обработки над станиной и над суппортом, удлинённой станиной и бо́льшим межцентровым расстоянием, высокой грузоподъёмностью и жёсткостью конструкции — способностью держать точность при весе заготовки в несколько тонн и более.

По конструктивному исполнению тяжёлые токарные станки делятся на два основных класса:

• Горизонтальные (токарно-винторезные) — для длинных деталей: валов, роторов, длинномерных заготовок. Заготовка зажимается в шпинделе и поддерживается задней бабкой, при необходимости — люнетами.
• Токарно-карусельные — для деталей, у которых диаметр значительно больше длины: колец, дисков, крупных фланцев. Заготовка устанавливается на горизонтальную планшайбу (карусель), что снимает проблему провисания протяжённой детали под собственным весом.

Один из специализированных подвидов тяжёлого горизонтального станка — трубонарезной токарный станок, рассчитанный на обработку длинномерных заготовок (труб, бурильных и обсадных колонн, длинных валов). Конструктивно он отличается от обычного тяжёлого станка увеличенным отверстием шпинделя, усиленной задней бабкой и наличием подвижного люнета.

Тяжёлое станкостроение в СССР сформировалось вокруг нескольких крупных производственных площадок, и главной из них был Краматорский завод тяжёлого станкостроения. Завод выпускал широкую номенклатуру крупных токарных станков, многие из которых десятилетиями работали на предприятиях энергетики, металлургии, оборонной промышленности и транспорта.

Среди наиболее известных серий тяжёлых токарных станков того периода — ДИП-500, 1А660, 1А665, 1А670, 1А680 и 1М692. Эти модели относились к разным поколениям и классам тяжёлого оборудования, но объединяла их одна конструктивная философия: массивная станина, жёсткая коробка скоростей, мощный привод главного движения, рассчитанный на длительную работу под нагрузкой.

Станки того поколения были полностью механическими: настройка режимов резания, подача инструмента и контроль размеров осуществлялись токарем вручную — через рукоятки, штурвалы и наборы сменных шестерён. Это требовало высокой квалификации оператора и делало производственный цикл заметно длиннее, чем на современном оборудовании.

В 1990-е годы отечественное станкостроение пережило серьёзный спад: производство тяжёлых станков сократилось, часть серий была снята с выпуска. Парк действующих советских станков при этом продолжал и продолжает частично работать на предприятиях — задача их обслуживания, модернизации и замены остаётся актуальной до сих пор, в том числе через приобретение современных аналогов с числовым программным управлением.

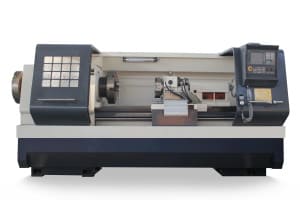

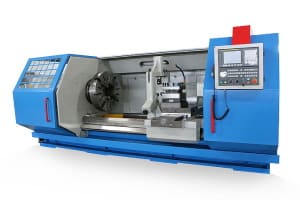

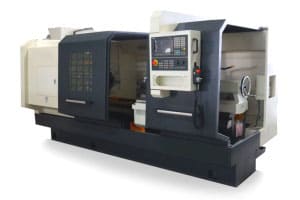

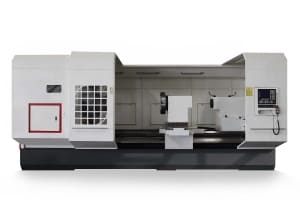

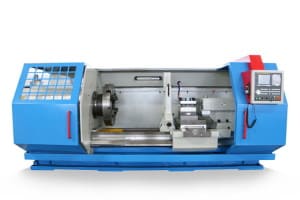

Современный тяжёлый токарный станок — это уже не просто мощная механическая машина, а мехатронная система, в которой механика тесно связана с электроникой и программным обеспечением.

Числовое программное управление стало стандартом для тяжёлых станков. Стойка ЧПУ берёт на себя управление подачами, частотой вращения шпинделя, сменой инструмента — оператор задаёт программу, а не вращает рукоятки. Это сокращает время переналадки и делает результат воспроизводимым от заготовки к заготовке.

Точность позиционирования вышла на уровень, недоступный для ручного управления. Датчики обратной связи, сервоприводы по осям, термокомпенсация — всё это позволяет тяжёлым станкам держать точностные допуски, которые раньше требовали ручной доводки.

Расширение функциональности за счёт дополнительных осей. У части современных крупногабаритных станков появились фрезерные головки, дополнительная ось Y и приводной инструмент — это позволяет выполнять сверление, растачивание и нарезание сложных резьб за одну установку детали, без переноса на другой станок.

Автоматизация смены инструмента. Револьверные головки и инструментальные магазины позволяют выполнять несколько операций подряд — подрезку торца, точение, нарезку резьбы, сверление — без остановки станка и вмешательства оператора.

Безопасность и контроль процесса. Современные станки оснащены защитными ограждениями с блокировкой пуска, контролем усилия резания и вибрации; при отклонении от нормы система корректирует режимы обработки или останавливает процесс.

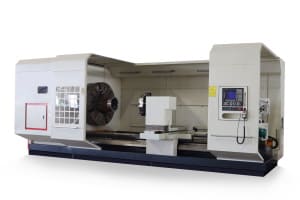

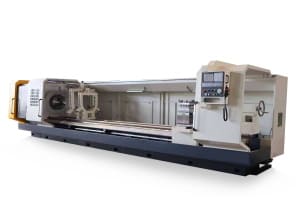

Среди современных крупногабаритных токарных станков есть узкий подвид — специализированные трубонарезные токарные станки с ЧПУ. Они предназначены для обработки труб, бурильных и обсадных колонн, длинных валов и других длинномерных заготовок. Это не «те же станки, только больше», а отдельная конструктивная ветка с увеличенным отверстием шпинделя, усиленной задней бабкой и подвижным люнетом для поддержки длинной заготовки.

Тяжёлые токарные станки работают в отраслях, где есть крупногабаритные и тяжёлые детали.

Энергетическое машиностроение. Обработка роторов и валов паровых и газовых турбин, валов генераторов, крупных фланцевых деталей. Эти заготовки требуют высокой точности балансировки и жёстких допусков по биению — при рабочих скоростях вращения турбины даже небольшое отклонение может привести к аварии.

Тяжёлое машиностроение. Станки этого класса используются при производстве прокатных валков, крупных редукторов, зубчатых колёс, корпусных деталей — заготовки тяжёлые, габаритные, с большим объёмом снимаемого металла.

Судостроение. Гребные валы, дейдвудные трубы, рулевые наконечники — типичные заготовки для тяжёлых токарных станков. Длина гребного вала крупного судна измеряется метрами, и обработать его можно только на станке с соответствующим межцентровым расстоянием и системой поддержки заготовки по всей длине.

Железнодорожное машиностроение. Оси колёсных пар, бандажи, шестерни тяговых приводов — здесь критична точность посадочных мест под подшипники и колёсные центры: отклонение в несколько сотых миллиметра может привести к преждевременному износу.

Нефтегазовое машиностроение. Корпуса задвижек и запорной арматуры большого диаметра, фланцы трубопроводов, а также — на специализированном парке оборудования — нарезка резьбы на обсадных, бурильных и насосно-компрессорных трубах.

Металлургия. Изготовление и регулярная перевалка (проточка) опорных и рабочих валков станов горячей и холодной прокатки — задача, требующая идеальной цилиндричности рабочей поверхности при высокой твёрдости материала.

Аэрокосмическая и горнодобывающая отрасли. В аэрокосмическом машиностроении тяжёлые станки применяют при обработке крупных дисков и корпусных деталей двигателей; в горнодобывающей промышленности — при производстве барабанов и венцов для шаровых мельниц, дробилок и карьерного оборудования.


Выбор тяжёлого токарного станка — инженерная задача, в которой нет универсального решения.

Диаметр обработки над станиной и над суппортом. Определяет, какие заготовки поместятся на станке. Обычно оба параметра указывают рядом — второй всегда меньше первого, и для крупных дисковых деталей именно он становится ограничивающим.

РМЦ (расстояние между центрами). Задаёт максимальную длину заготовки, обрабатываемой за одну установку. Для длинномерных деталей (валов, труб) это ключевой параметр — при этом станина не должна быть избыточно длинной, так как это ведёт к неоправданному удорожанию оборудования и увеличению занимаемой площади.

Грузоподъёмность. Максимальная масса заготовки, которую передняя и задняя бабки способны удержать без потери точности и без ускоренного износа подшипников. Заниженная грузоподъёмность — это риск разрушения узлов станка при работе с тяжёлой деталью.

Тип управления. Станки с ручным управлением дешевле и проще в обслуживании, но требуют высококвалифицированного токаря и менее производительны. Станки с ЧПУ дороже, но обеспечивают точность, повторяемость и возможность обработки сложных профилей по программе — для серийного производства и сложных деталей это фактически безальтернативный выбор.

Жёсткость станины. Параметр, который не всегда указан в паспорте напрямую, но определяется массой станка, материалом и конструкцией направляющих. Жёсткая станина даёт стабильную точность при черновой обработке; недостаточно жёсткая — вибрирует, и резец работает с переменным усилием. Это особенно важно на тяжёлых режимах резания и при обработке твёрдых материалов.

Энергооснащённость. Мощность привода главного движения и крутящий момент на низких оборотах — для нарезки крупных резьб и работы с легированными сталями нужен запас по моменту именно на малых скоростях вращения.

Дополнительные опции. Револьверная головка с приводным инструментом, подвижный люнет, система автоматической подачи заготовок — их стоит подбирать под конкретную номенклатуру производства, не переплачивая за функциональность, которая не будет востребована.

Большой токарный станок за свою историю прошёл путь от чисто механической машины с ручным управлением до мехатронного комплекса с числовым программным управлением, автоматической сменой инструмента и системами контроля точности. Спрос на это оборудование определяется тяжёлым и энергетическим машиностроением, судостроением, транспортом, металлургией, нефтегазовой отраслью — везде, где нужна обработка деталей большого диаметра и массы.
