Цена по запросу
- Отверстие шпинделя 305 мм
- Точность позиционирования 0,02 мм
- Патрон 630 мм, 3-кулачковый
- Консультация и подбор комплектации
Лизинг
Трейд ин
Доставка
Техподдержка

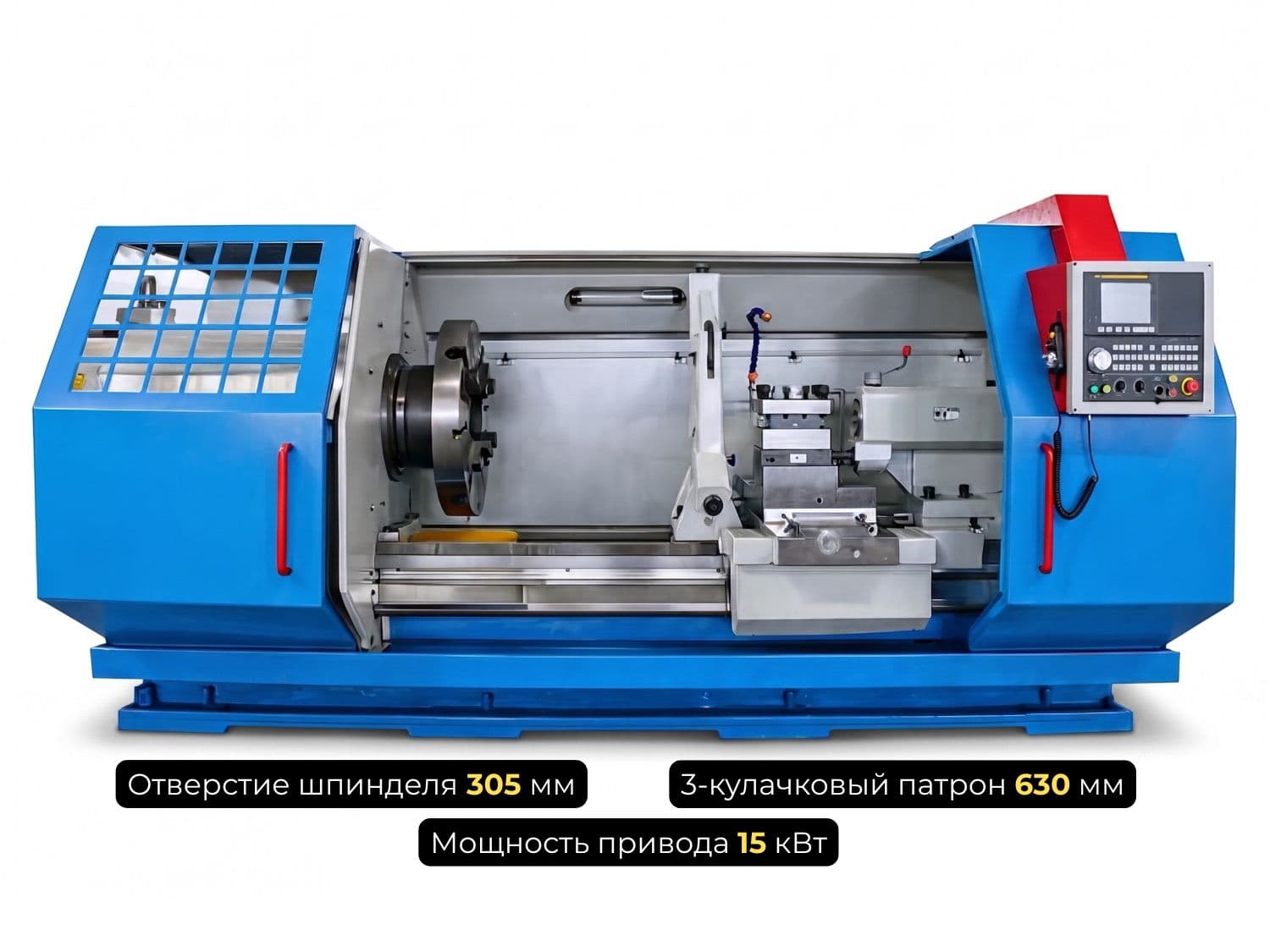

Трубонарезной токарный станок с ЧПУ QK1330 предназначен для серийной обработки трубного проката и цилиндрических деталей средних размеров. Увеличенное до 305 мм проходное отверстие шпинделя в сочетании с рабочей длиной 1500 мм делает эту модель оптимальной для интенсивной эксплуатации на ремонтных и производственных участках нефтегазовой отрасли. Оборудование поставляется с возможностью проведения пусконаладочных работ на вашем предприятии.
Технические характеристики
| Параметр | Значение |
| Максимальный диаметр обработки над станиной, мм | 800 |
| Максимальный диаметр обработки над суппортом, мм | 480 |
| Максимальная длина заготовки, мм | 1500 |
| Ширина направляющих станины, мм | 600/755 |
| Диаметр отверстия шпинделя, мм | 305 |
| Мощность привода главного шпинделя, кВт | 15 |
| Регулирование скорости шпинделя | Двухступенчатая, с плавной регулировкой |
| Диапазон скорости шпинделя, об/мин | 20–100 (низкий) / 100–300 (высокий) |
| Максимальный ход по оси X, мм | 450/550 |
| Максимальный ход по оси Z, мм | 1250 |
| Быстрый ход по осям X/Z, мм/мин | 4000 |
| Мощность привода оси X, кВт | 2,8 |
| Крутящий момент привода оси X, Н·м | 15/18 |
| Мощность привода оси Z, кВт | 3,8 |
| Крутящий момент привода оси Z, Н·м | 18/22 |
| Диаметр пиноли задней бабки, мм | 100 |
| Выдвижение пиноли задней бабки, мм | 250 |
| Конус пиноли задней бабки | Морзе №6 |
| Резцедержатель | LDB4-6180, вертикальная, 4-позиционная |
| Сечение державки инструмента, мм | 32×32 |
| Время индексации резцедержателя, с | 2,6 |
| Патрон | K11-630, 3-кулачковый (Ø630 мм) |
| Точность позиционирования, мм | 0,02 |
| Точность повторного позиционирования, мм | 0,01 |
| Габариты (Д×Ш×В), мм | 4600×2060/2100×2100 |
| Масса, т | 7,5/9,5 |
Модель QK1330 представляет собой тяжелое производственное решение, спроектированное для высокоинтенсивной токарной обработки и нарезания резьбы на трубах. Основой производительности этого типоразмера служит проходное отверстие шпинделя диаметром 305 мм. Такой габарит дает возможность свободно фиксировать и обрабатывать обсадные, бурильные и другие промышленные трубы с большим наружным сечением.
Массивная чугунная станина (с вариантами ширины 600 или 755 мм) принимает на себя основные динамические нагрузки. В зависимости от конфигурации, общий вес станка достигает 9.5 тонн, что создает жесткую базу, исключающую вибрации при глубоком точении. Допустимый диаметр обработки над станиной составляет 800 мм, при этом максимальная длина заготовки ограничена 1500 мм. Эта комбинация размеров позиционирует станок как отличное решение для работы с тяжелыми, но относительно короткими деталями: массивными муфтами, фланцами и трубными заготовками.
Кинематическая схема трубонарезного станка базируется на надежном шпиндельном электродвигателе мощностью 15 кВт. Двухступенчатая система регулировки скорости с диапазонами 20-100 и 100-300 об/мин позволяет оператору точно настраивать режимы резания под конкретный тип сплава и требуемую чистоту поверхности.
В базовое оснащение включен массивный 3-кулачковый патрон диаметром 630 мм (серия K11-630), надежно центрирующий детали. За перемещение инструмента отвечает вертикальная электрическая четырехпозиционная резцедержка (модель LDB4-6180) под резец сечением 32х32 мм. Скорость смены инструмента не более 3 секунд, что сводит к минимуму время простоя и повышает общую рентабельность серийного выпуска.
Сравнительная таблица трубонарезных станков QK1330, QK1327 и QK1335
| Параметр | QK1327 | QK1330 | QK1335 |
| Диаметр отверстия шпинделя, мм | 280 | 305 | 360 |
| Мощность привода шпинделя, кВт | 22 | 15 | 22 |
| Диаметр обработки над станиной и суппортом, мм | 1000/310 | 800/480 | 1000/610 |
| Ширина направляющих, мм | 755 | 600/755 | 755 |
