Цена по запросу
- Отверстие шпинделя 360 мм
- Электрический патрон 850 мм
- Масса оборудования 12 тонн
- Доставка и шеф-монтаж на объекте
Лизинг
Трейд ин
Доставка
Техподдержка

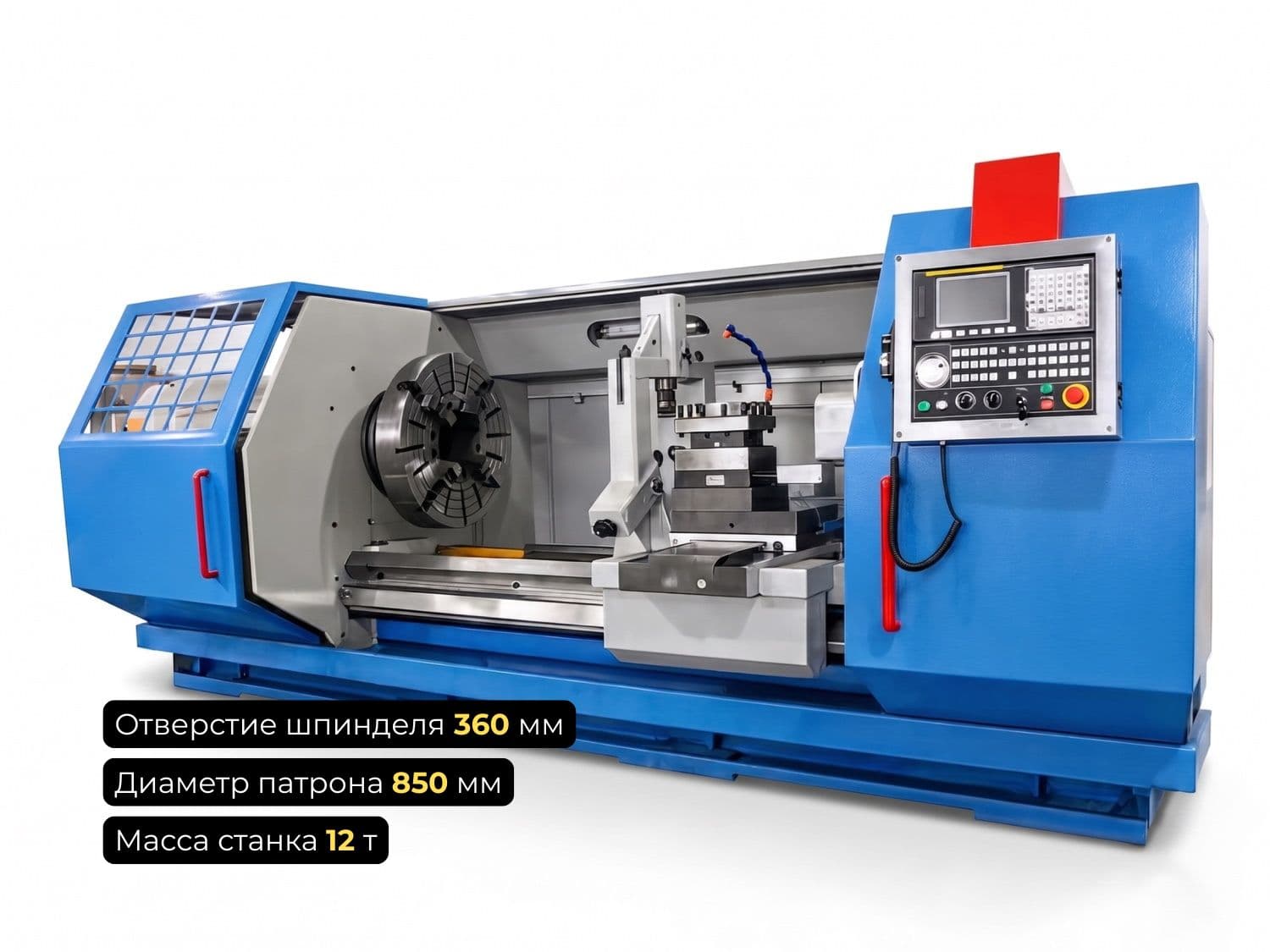

Трубонарезной токарный станок с ЧПУ QK1335 разработан для тяжелой обработки трубного сортамента и габаритных цилиндрических деталей. Благодаря диаметру отверстия шпинделя 360 мм и мощному электрическому четырехкулачковому патрону, модель оптимально подходит для интенсивных нагрузок в нефтедобывающей промышленности и тяжелом машиностроении. Оборудование доступно к заказу с официальной гарантией и проведением пусконаладочных работ.
Технические характеристики QK1335
| Параметр | Значение |
| Максимальный диаметр обработки над станиной, мм | 1000 |
| Максимальный диаметр обработки над суппортом, мм | 610 |
| Максимальная длина заготовки, мм | 1500 |
| Ширина направляющих станины, мм | 755 |
| Диаметр отверстия шпинделя, мм | 360 |
| Мощность привода главного шпинделя, кВт | 22 |
| Регулирование скорости шпинделя | Двухступенчатая, с плавной регулировкой |
| Диапазон скорости шпинделя, об/мин | 30–130 (низкий) / 65–260 (высокий) |
| Максимальный ход по оси X, мм | 550 |
| Максимальный ход по оси Z, мм | 1250 |
| Быстрый ход по осям X/Z, мм/мин | 4000 |
| Мощность привода оси X, кВт | 2,8 |
| Крутящий момент привода оси X, Н·м | 18 |
| Мощность привода оси Z, кВт | 3,5 |
| Крутящий момент привода оси Z, Н·м | 22 |
| Диаметр пиноли задней бабки, мм | 140 |
| Выдвижение пиноли задней бабки, мм | 300 |
| Конус пиноли задней бабки | Морзе №6 |
| Резцедержатель | SLD170A04N, вертикальный, 4-позиционный |
| Сечение державки инструмента, мм | 30×30 |
| Время индексации резцедержателя, с | 5,6 |
| Патрон | K66-850, 4-кулачковый, с электроприводом (Ø850 мм) |
| Точность позиционирования, мм | 0,02 |
| Точность повторного позиционирования, мм | 0,01 |
| Габариты (Д×Ш×В), мм | 5000×2100×2100 |
| Масса, т | 12 |
Модель QK1335 — это мощный промышленный трубонарезной станок, созданный специально для токарной обработки и нарезания резьбы на трубах больших диаметров. Ключевой характеристикой станка выступает большое проходное отверстие шпинделя 360 мм. Такой размер дает возможность беспрепятственно заводить внутрь шпиндельного узла крупногабаритные обсадные колонны, бурильные и насосно-компрессорные трубы, применяемые в добывающем секторе.
Станок спроектирован для работы в условиях высоких нагрузок. Его конструктивной базой служит надежная станина (755 мм), которая совместно с общим весом оборудования в 12 тонн эффективно гасит вибрации при высоких подачах. Допустимый диаметр обработки над станиной достигает 1000 мм, существенно расширяя функционал машины: помимо труб, на ней можно точить массивные фланцы, диски и нестандартные тяжелые муфты. Рабочая длина заготовки (РМЦ) у модели QK1335 составляет 1500 мм.
За силовое резание отвечает главный электродвигатель мощностью 22 кВт. Он работает в связке с двухступенчатой коробкой передач, поддерживающей плавную регулировку в двух диапазонах — от 30 до 130 и от 65 до 260 оборотов в минуту. Это позволяет технологу точно подбирать режимы точения под конкретную марку стали, сохраняя при этом высокую чистоту обработанной поверхности.
Отличительной особенностью этой комплектации является наличие электрического четырехкулачкового патрона диаметром 850 мм (модель K66-850). Его использование многократно ускоряет процесс фиксации тяжелых заготовок и снижает физическую нагрузку на оператора. Автоматизация рабочего цикла также опирается на вертикальную четырехпозиционную резцедержку, способную произвести смену инструмента за 5.6 секунды, повышая общую производительность при потоковом выпуске деталей.
Сравнение трубонарезного станка QK1325 с моделями QK1330 и QK1343
| Параметр | QK1330 | QK1335 | QK1343 |
| Диаметр отверстия шпинделя, мм | 305 | 360 | 440 |
| Мощность привода главного шпинделя, кВт | 15 | 22 | 22 |
| Патрон | Ø630, ручной | Ø850, электропривод | Ø1000, электропривод |
| Масса станка, т | 7,5/9,5 | 12 | 13 |
