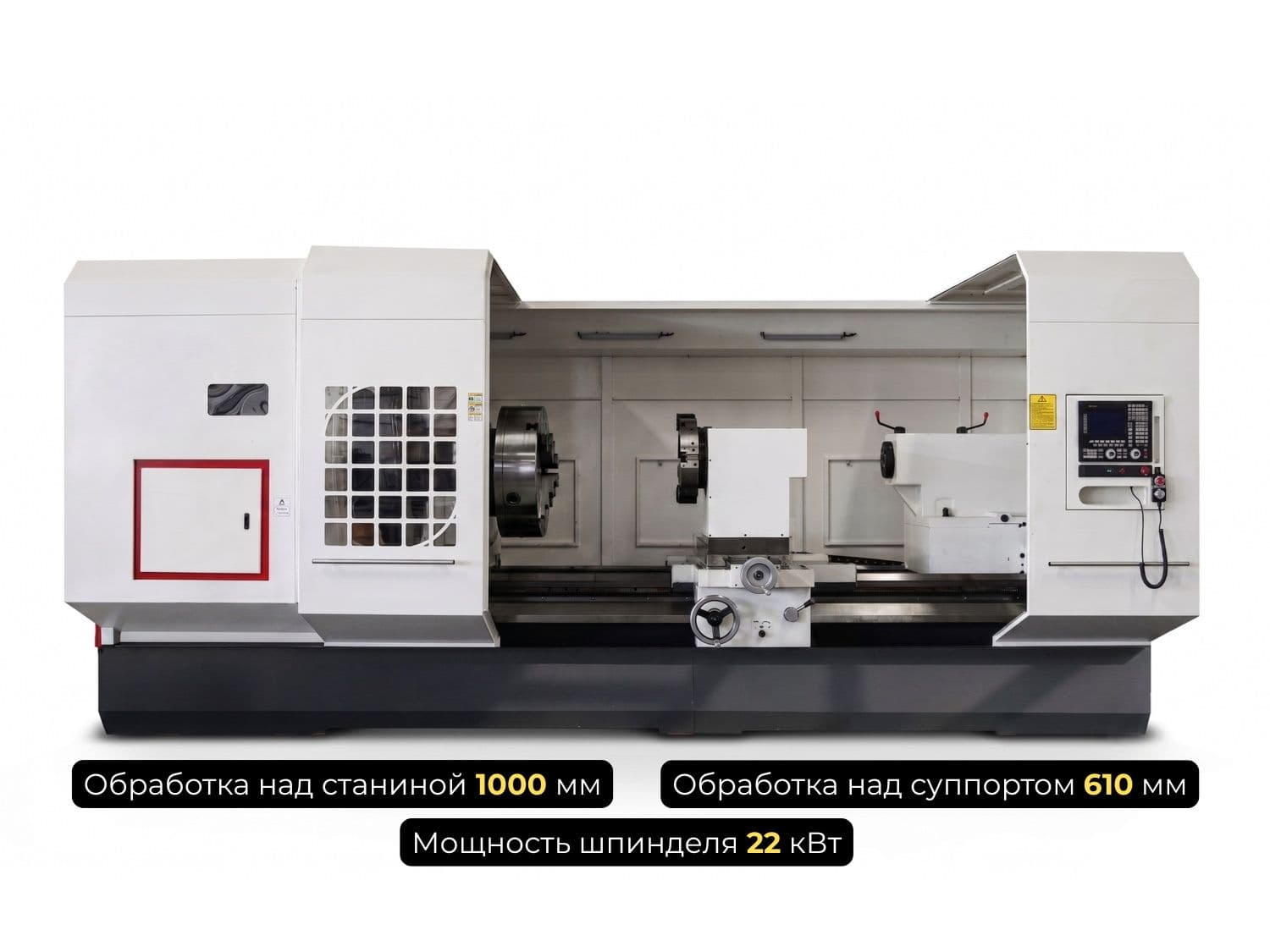

Трубонарезной токарный станок с ЧПУ QK1343 спроектирован для интенсивной обработки трубного проката сверхкрупного сечения. За счет проходного отверстия шпинделя 440 мм и массивного 4-кулачкового патрона с электроприводом диаметром Ø1000 мм, станок отлично справляется с задачами нефтегазового и тяжелого машиностроительного секторов. Поставка оборудования включает профессиональное обучение операторов на вашем предприятии.
Технические характеристики QK1343
| Параметр | Значение |
| Максимальный диаметр обработки над станиной, мм | 1000 |
| Максимальный диаметр обработки над суппортом, мм | 610 |
| Максимальная длина заготовки, мм | 1500 |
| Ширина направляющих станины, мм | 755 |
| Диаметр отверстия шпинделя, мм | 440 |
| Мощность привода главного шпинделя, кВт | 22 |
| Регулирование скорости шпинделя | Двухступенчатая, с плавной регулировкой |
| Диапазон скорости шпинделя, об/мин | 23–120 (низкий) / 65–258 (высокий) |
| Максимальный ход по оси X, мм | 550 |
| Максимальный ход по оси Z, мм | 1250 |
| Быстрый ход по осям X/Z, мм/мин | 4000 |
| Мощность привода оси X, кВт | 2,8 |
| Крутящий момент привода оси X, Н·м | 18 |
| Мощность привода оси Z, кВт | 3,5 |
| Крутящий момент привода оси Z, Н·м | 22 |
| Диаметр пиноли задней бабки, мм | 140 |
| Выдвижение пиноли задней бабки, мм | 300 |
| Конус пиноли задней бабки | Морзе №6 |
| Резцедержатель | SLD170A04N, вертикальный, 4-позиционный |
| Сечение державки инструмента, мм | 40×40 |
| Время индексации резцедержателя, с | 5,6 |
| Патрон | K66-1000, 4-кулачковый, с электроприводом (Ø1000 мм) |
| Точность позиционирования, мм | 0,02 |
| Точность повторного позиционирования, мм | 0,01 |
| Габариты (Д×Ш×В), мм | 5000×2100×2100 |
| Масса, т | 13 |
Модель QK1343 представляет собой тяжелое машиностроительное оборудование, нацеленное на серийный выпуск и ремонт труб большого диаметра. Главным параметром, определяющим позиционирование станка, является проходное отверстие шпинделя диаметром 440 мм. Данный габарит открывает возможности для сквозной фиксации и нарезания резьбы на наиболее крупных обсадных колоннах и бурильных трубах.
Опорой всей конструкции станка служит массивная чугунная станина шириной 755 мм. Общий вес оборудования достигает 13 тонн, обеспечивая высокую жесткость и устойчивость к вибрациям при черновом силовом точении.
Максимальный диаметр обработки над станиной равен 1000 мм, а длина устанавливаемой заготовки для этой модификации ограничена 1500 мм. Захват таких массивных деталей многократно упрощается благодаря штатному электрическому четырехкулачковому патрону (модель K66-1000) диаметром 1000 мм, который ускоряет центрирование и надежно фиксирует тяжелый прокат.
Вращение шпиндельного узла задается мощным электродвигателем на 22 кВт. Кинематика включает двухступенчатую коробку передач с плавной регулировкой в режимах 23–120 и 65–258 об/мин, позволяя подбирать оптимальную скорость резания для чистовых и обдирочных проходов.
За позиционирование режущего инструмента отвечает вертикальная электрическая резцедержка на 4 позиции (SLD170A04N) под инструмент усиленного сечения 40x40 мм. Для управления всем циклом обработки применяются надежный промышленные стойки ЧПУ.
Сравнение модели QK1343 с моделями трубонарезных станков QK1335 и QK1353
| Параметр | QK1335 | QK1343 | QK1343 |
| Диаметр отверстия шпинделя, мм | 360 | 440 | 540 |
| Мощность привода главного шпинделя, кВт | 22 | 22 | 30 |
| Диаметр обработки: станина / суппорт, мм | 1000/610 | 1000/610 | 1250/860 |
| Масса станка, т | 12 | 13 | 16 |
