Цена по запросу
- Отверстие шпинделя 540 мм
- Резьба на трубах 350–525 мм
- Мощность шпинделя 30 кВт
- Доставка и шеф-монтаж
Лизинг
Трейд ин
Доставка
Техподдержка

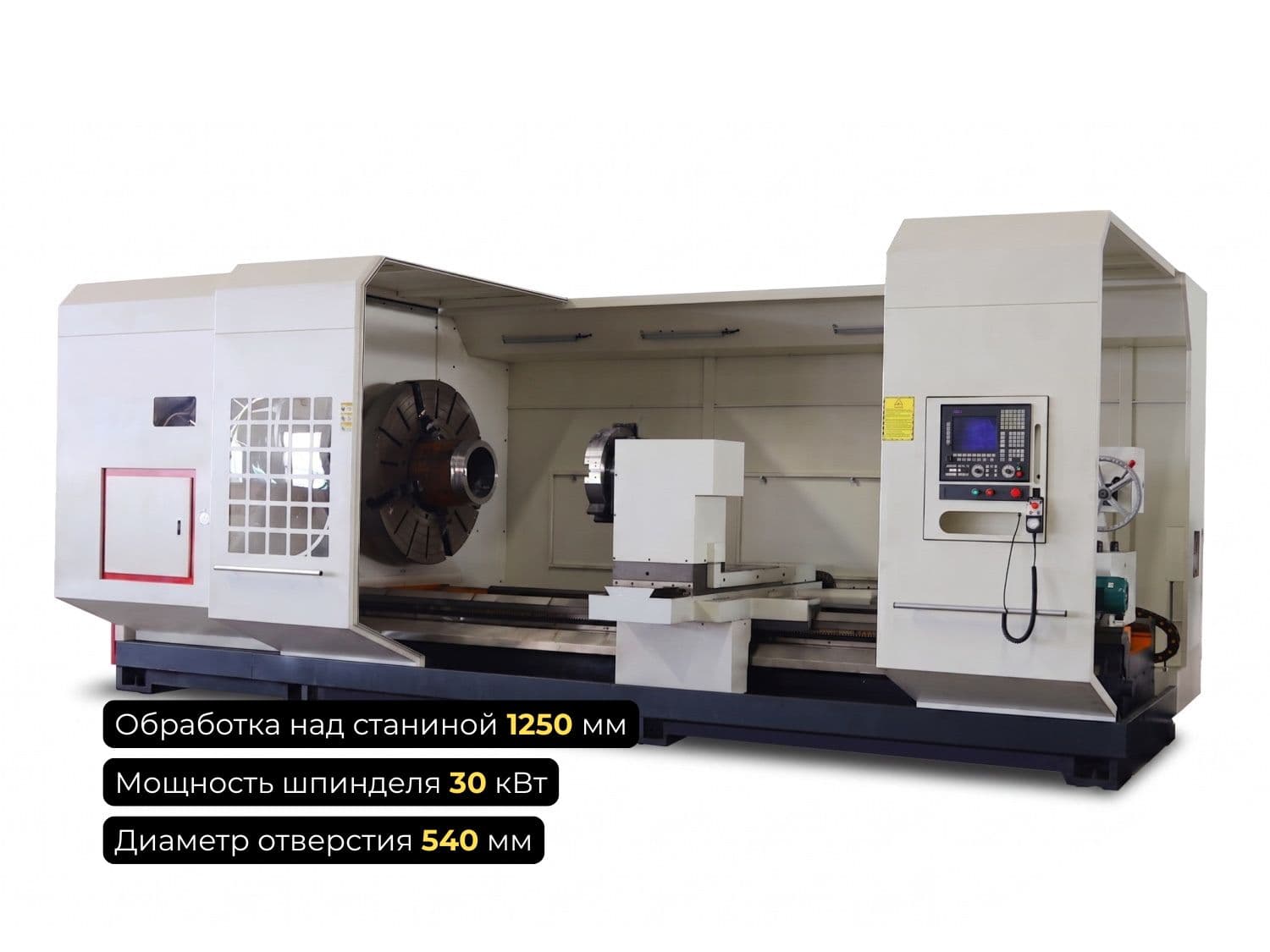

Трубонарезной токарный станок с ЧПУ QK1353 предназначен для тяжелой обработки трубного проката гораздо большого диаметра чем предыдущие модели в линейке. Проходное отверстие шпинделя 540 мм и возможность нарезки резьбы в диапазоне от 350 до 525 мм делают эту модель незаменимой для нужд нефтегазодобывающего сектора. Заказчикам доступна поставка оборудования с проведением профессиональных пусконаладочных работ.
Технические характеристики QK1353
| Параметр | Значение |
| Максимальный диаметр обработки над станиной, мм | 1250 |
| Максимальный диаметр обработки над суппортом, мм | 860 |
| Максимальная длина заготовки, мм | 1500 |
| Диапазон нарезки резьбы на трубе, мм | Ø350–525 |
| Ширина направляющих станины, мм | 755 |
| Диаметр отверстия шпинделя, мм | 540 |
| Высота центров, мм | 625 |
| Мощность привода главного шпинделя, кВт | 30 |
| Регулирование скорости шпинделя | Двухступенчатая коробка передач с плавной регулировкой |
| Диапазон скорости шпинделя, об/мин | 20–80 (низкий) / 55–220 (высокий) |
| Максимальный ход по оси X, мм | 650 |
| Максимальный ход по оси Z, мм | 1250 |
| Быстрый ход по оси X, мм/мин | 4000 |
| Быстрый ход по оси Z, мм/мин | 5000 |
| Диаметр пиноли задней бабки, мм | 160/260 |
| Выдвижение пиноли задней бабки, мм | 300 |
| Конус пиноли задней бабки | Морзе №6 |
| Резцедержатель | SLD170A04N, вертикальный, 4-позиционный |
| Сечение державки инструмента, мм | 32×32 |
| Время индексации резцедержателя, с | 5,6 |
| Патрон | K66, 4-кулачковый, с электроприводом |
| Точность позиционирования, мм | 0,04 |
| Точность повторного позиционирования, мм | 0,02 |
| Габариты (Д×Ш×В), мм | 4900×2300×2350 |
| Масса, т | 16 |
Модель QK1353 является флагманом в линейке тяжелого индустриального оборудования, созданного специально для токарной обработки и нарезания резьбы на трубах крупного сечения. Ключевой характеристикой станка выступает проходное отверстие шпинделя диаметром 540 мм. Подобная конфигурация открывает возможности для свободной работы с трубами, требующими нарезки резьбы в диапазоне от 350 до 525 мм. Данные параметры первостепенны для промышленных предприятий, обслуживающих магистральные трубопроводы и тяжелое буровое оборудование.
Массивная чугунная станина шириной 755 мм выступает надежной базой для всей системы. Собственный вес станка достигает 16 тонн, существенно снижая вибрации при больших подачах во время черновых проходов.
Максимальный диаметр обработки над станиной составляет внушительные 1250 мм. Это расширяет универсальность оборудования: помимо классического трубного сортамента, на нем удобно вытачивать фланцы больших диаметров, диски и нестандартные соединительные муфты. При этом рабочая длина заготовки (РМЦ) у QK1353 составляет 1500 мм.
Вращение тяжелых заготовок осуществляется за счет главного электродвигателя повышенной мощности на 30 кВт. Кинематика привода оснащена двухступенчатой коробкой передач, поддерживающей плавную регулировку оборотов (20-80 и 55-220 об/мин). Выбор правильного скоростного режима помогает достичь оптимальной чистоты поверхности при работе с различными марками сталей.
Фиксация габаритных деталей выполняется с помощью надежного электрического четырехкулачкового патрона серии K66, сокращающего время на закрепление заготовки. Быстрая смена инструмента возложена на вертикальную четырехпозиционную резцедержку (время индексации 5.6 с) под резцы сечением 32х32 мм, что обеспечивает стабильно высокую производительность при серийном выпуске.
