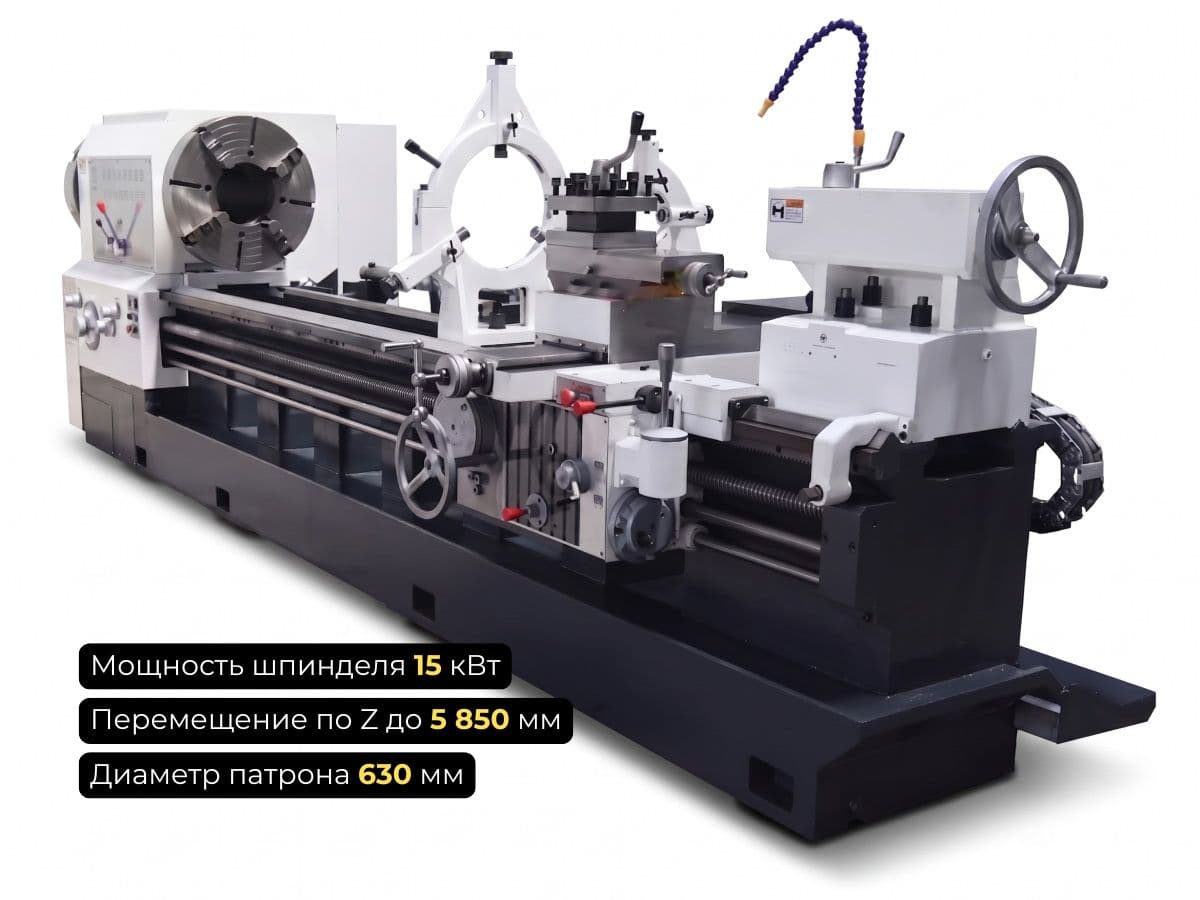

Универсальный трубонарезной токарный станок Q1327 (РМЦ до 6000 мм)

Универсальный трубонарезной токарный станок Q1327 разработан для точной механической обработки, торцовки и нарезания цилиндрических или конических резьбовых соединений на трубах диаметром до 280 мм в ручном режиме. Массивная цельнолитая станина весом 6,5 тонн и главный привод мощностью 15 кВт обеспечивают высокую жесткость при тяжелых режимах черновой обдирки. Наша компания осуществляет прямые поставки оборудования промышленного класса с полноценной гарантией, организацией доставки и проведением пусконаладочных работ (ПНР) на предприятии заказчика.

Токарно-трубонарезной станок универсального типа Q1327 представляет собой высокопроизводительное промышленное оборудование, спроектированное для нужд ремонтных баз нефтегазового сектора, геологоразведочных предприятий и заводов тяжелого машиностроения. Главным конструктивным преимуществом данной модели является сквозное отверстие в шпинделе диаметром 280 мм. В сочетании с мощным патроном на 630 мм это техническое решение позволяет пропускать крупногабаритные длинномерные трубы непосредственно через переднюю бабку для надежной двухсторонней фиксации и устранения радиального биения во время вращения.

Основой станка служит массивная жесткая станина с шириной направляющих 600 мм, гарантирующая стабильное поглощение вибраций при интенсивном съеме стружки с толстостенного проката. Предельный диаметр заготовки, устанавливаемой над станиной, достигает 800 мм, а над поперечным суппортом можно обрабатывать детали до 480 мм. Оборудование легко адаптируется под специфику конкретного цеха: станок доступен в нескольких стандартизированных модификациях длины, обеспечивая диапазон перемещения суппорта по оси Z от 850 до 5850 мм. Конструкция рассчитана на жесткую фиксацию заготовок предельной массой до 6,5 тонн при условии их базирования в центрах.

Механическая коробка подач суппорта предоставляет оператору широкое поле ручной настройки без необходимости смены шестерен в гитаре. Доступны 32 ступени продольной и поперечной подачи в идентичном технологическом диапазоне от 0,095 до 1,4 мм/об. Кинематическая схема позволяет нарезать 22 вида метрической резьбы с крупным шагом от 1 до 15 мм, а также 26 вариантов дюймовой резьбы (14–1 TPI). Вспомогательное время на отвод инструмента минимизировано благодаря ускоренному ходу каретки, который составляет 1870 мм/мин по оси X и 3740 мм/мин по продольной оси Z. Для предприятий, нацеленных на автоматизацию процессов, серийное производство или обработку сложных криволинейных профилей, более эффективным выбором станет трубонарезной станок с числовым управлением QK1327.

Задняя бабка станка Q1327 выполнена в усиленном индустриальном исполнении: выдвижение пиноли диаметром 100 мм составляет 205 мм, а внутреннее гнездо выполнено под конус Морзе MT5. Механический привод главного движения имеет 4 регулируемых диапазона скоростей вращения шпинделя, позволяя подбирать оптимальный крутящий момент как для обточки деформированных корок, так и для финишных калибровочных операций. Модель идеальна для жестких условий эксплуатации, где ключевыми требованиями являются эксплуатационная надежность механических узлов и ремонтопригодность.
