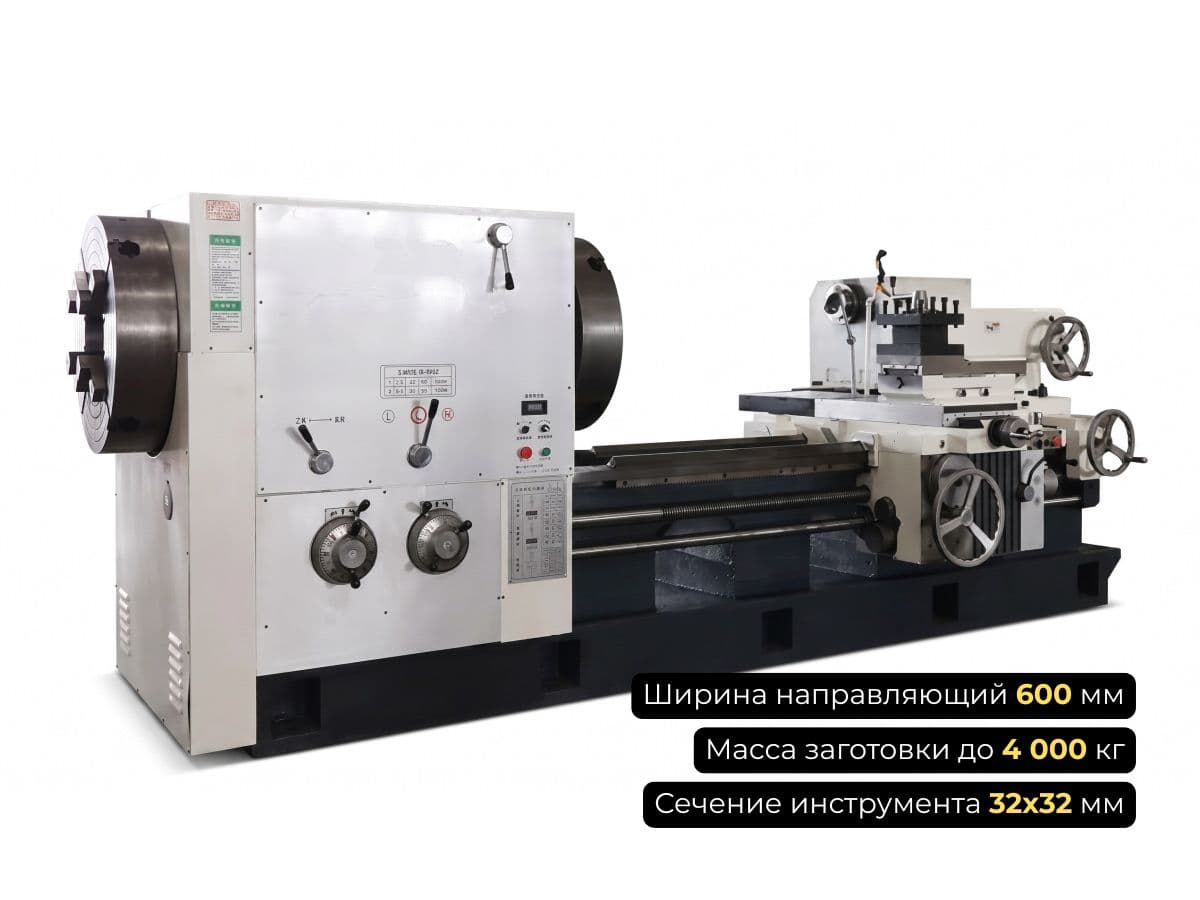

Универсальный трубонарезной токарный станок Q1325 (патрон 630 мм)

Универсальный трубонарезной токарный станок Q1325 разработан для обработки массивных деталей трубного сортамента и нарезания конических или цилиндрических резьб в ручном режиме контроля параметров. Жесткая конструкция с общим весом базовой модификации 6 тонн и сквозным отверстием в шпинделе 255 мм позволяет надежно базировать длинномерные заготовки тяжелого класса. Оборудование поставляется нашей компанией напрямую в производственные цеха с возможностью оформления в лизинг, оперативной доставкой и обязательным проведением шеф-монтажа.

Трубонарезной станок универсального типа Q1325 выступает надежным решением для ремонтных подразделений буровых компаний, цехов по восстановлению геологоразведочного инструмента и машиностроительных заводов, работающих с арматурой магистральных трубопроводов. Ключевая особенность этого оборудования заключается в сочетании широкого сквозного шпиндельного канала диаметром 255 мм и массивного четырехкулачкового патрона на 630 мм. Такой тандем позволяет свободно пропускать сквозь переднюю бабку обсадные, бурильные и насосно-компрессорные трубы крупного типоразмера, центрируя их с учетом исходных деформаций или естественной овальности проката.

Конструктивная жесткость базируется на цельнолитой станине с шириной направляющих 550 мм, эффективно поглощающей возникающие резонансные колебания при черновом обтачивании корок и глубоком врезании. Максимальная зона обработки над станиной составляет 800 мм, а над поперечным суппортом — 480 мм, что выводит станок за рамки стандартного трубонарезного применения и позволяет использовать его для проточки крупногабаритных фланцев, дисков, муфт или переходников. Промышленная направленность модели выражена и в её параметрах: жесткая станина выпускается в нескольких стандартизированных модификациях длины, перекрывающих предельный диапазон габаритов заготовки от 1000 до 5850 мм (по ходу оси Z).

Механическая коробка скоростей главного привода мощностью 11 кВт передает крутящий момент на шпиндель, гарантируя стабильное усилие резания на низких оборотах. Механический суппорт оснащен разветвленной кинематической схемой: оператору доступны 26 продольных ступеней подачи (от 0,07 до 1,33 мм/об) и 22 поперечных диапазона. Встроенная гитара коробки подач позволяет нарезать 24 вида метрической резьбы со строгим шагом от 1 до 14 мм без необходимости ручной переустановки сменных шестерен. Для высокоинтенсивных производств, задействованных в серийном выпуске одинаковых партий резьбовых соединений со сложными профилями, более рациональным шагом автоматизации станет трубонарезной станок с ЧПУ QK1325, использующий идентичную геометрию рабочей зоны, но исключающий человеческий фактор при проходах резца.

Вспомогательное время на позиционирование каретки минимизировано благодаря функции быстрого хода: скорость перемещения по осям X и Z достигает 2300 и 4000 мм/мин соответственно. Задняя бабка жестко фиксирует заготовку при обработке в центрах за счет конуса пиноли MT5 с ходом 205 мм и диаметром 100 мм. Универсальный станок Q1325 оптимален для тяжелых условий эксплуатации, где на первый план выходят механическая живучесть узлов и простота ручной наладки.
