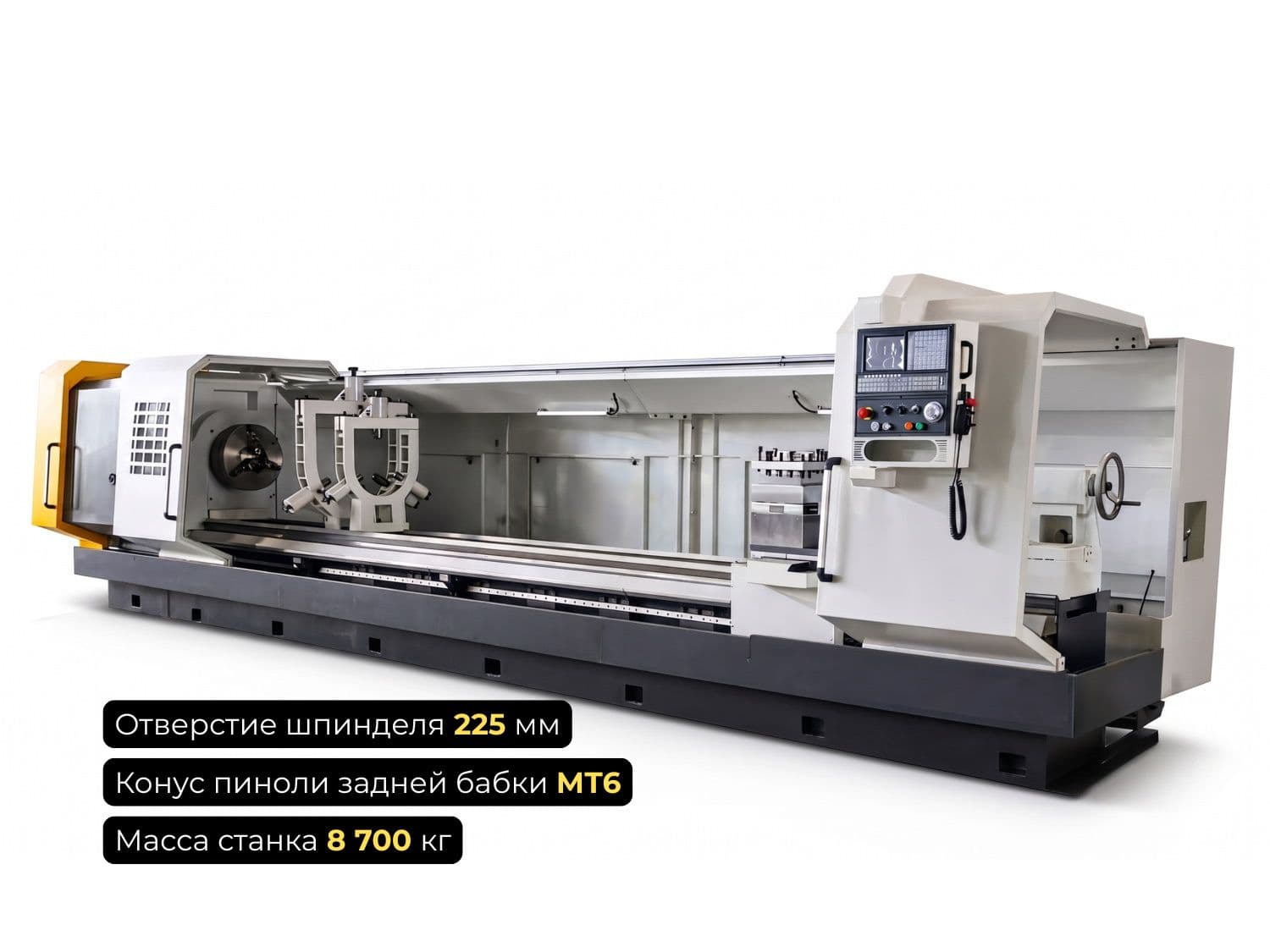

Трубонарезной станок с ЧПУ QK1322 (Ø225 мм, резьба 50–220 мм)

Трубонарезной токарный станок с ЧПУ QK1322 — модель с диаметром отверстия шпинделя 225 мм для нарезки резьбы на трубах диаметром 50–220 мм. Диапазон межцентрового расстояния можно подобрать под задачи производства от 1000 до 6000 мм, что даёт свободу в выборе длины заготовки без привязки к фиксированным вариантам станины. Поставка с пусконаладкой и обучением оператора.

Трубонарезной токарный станок с ЧПУ QK1322 предназначен для нарезки резьбы на трубах диаметром от 50 до 220 мм. Диаметр отверстия шпинделя — 225 мм, что обеспечивает свободный проход трубы через шпиндель для двусторонней фиксации и обработки.

Патрон φ500 мм с ручным трёхкулачковым зажимом обеспечивает жёсткую фиксацию трубы на всём диапазоне обрабатываемых диаметров. Максимальная масса заготовки — 3 тонны, общая масса станка — от 4,7 до 8,7 тонны в зависимости от комплектации и длины станины. Мощность привода главного шпинделя — 11 кВт, диапазон оборотов шпинделя — 20–600 об/мин, что соответствует режимам обработки труб большого диаметра: высокий крутящий момент при умеренной скорости резания.

Мощности насоса СОЖ 0,25 кВт достаточно для активной подачи охлаждающей жидкости в зону резания, что важно при увеличенном объёме снимаемого металла на трубах большого диаметра.

Револьверная головка NC на 4 позиции с сечением державки инструмента 32×32 мм закрывает типовой набор операций для трубной резьбы — черновой и чистовой проход, подрезку торца, снятие фаски. Быстрый ход по осям X и Z (4000 и 6000 мм/мин) и задняя бабка с конусом MT5/MT6 и вылетом пиноли 250 мм сохраняют стабильность позиционирования на протяжении всей обработки.

Ширина направляющих станины — 550 мм, регулирование скорости шпинделя частотное, в четырёх диапазонах. Габариты станка по ширине и высоте — 1880×1850 мм, длина — от 3000 до 8300 мм в зависимости от выбранного РМЦ. Такое сочетание параметров рассчитано на устойчивую работу при больших подачах на трубах увеличенного диаметра без потери точности позиционирования инструмента.

QK1322 — станок для предприятий, работающих с трубами среднего и большого диаметра при разной длине заготовок. Расстояние между центрами от 1000 до 6000 мм, соответственно станину можно выбрать с учетом фактической максимальной длины трубной заготовки на вашем производстве.
