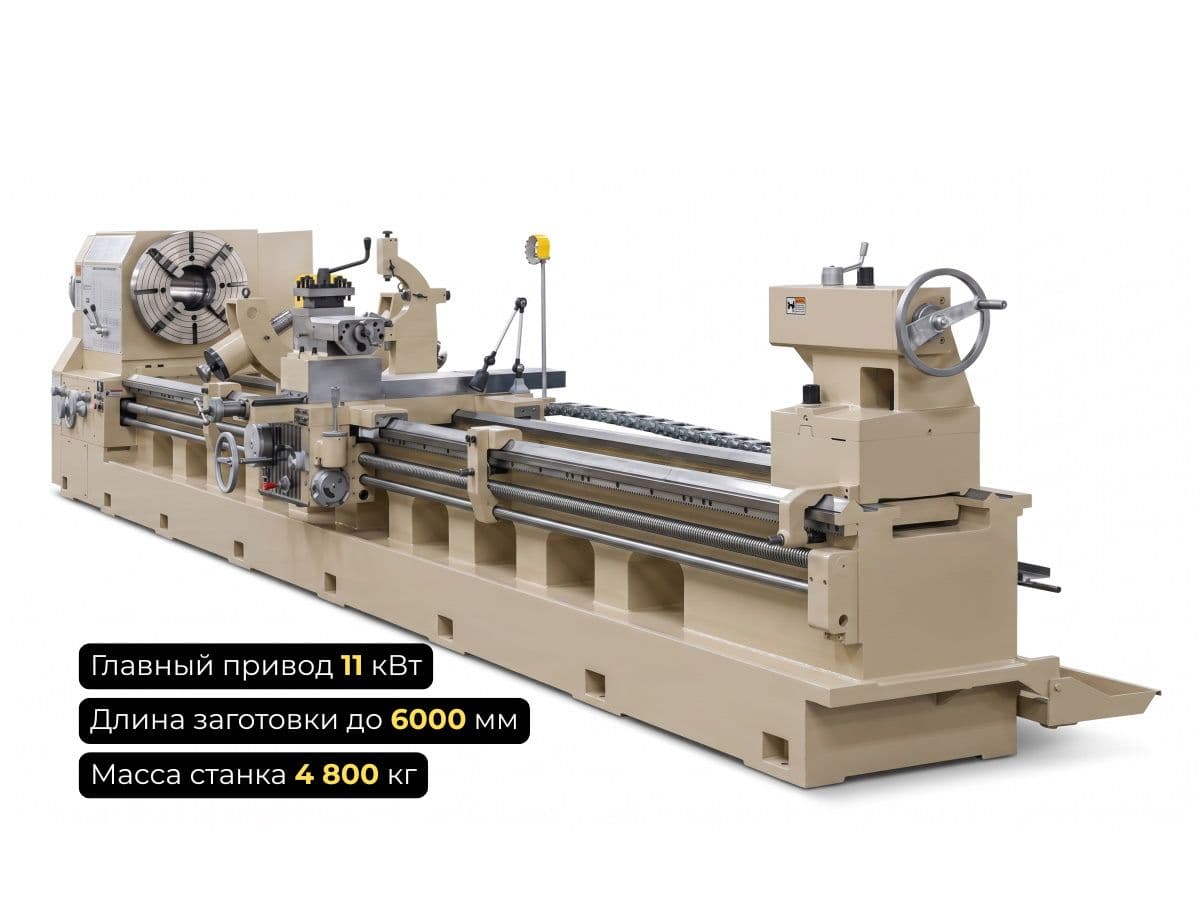

Универсальный трубонарезной станок Q1322 (обработка над станиной 670 мм)

Универсальный трубонарезной токарный станок Q1322 предназначен для высокоточной механической обработки и нарезания резьбы на элементах трубных колонн с внешним диаметром до 225 мм. Мощный главный привод на 11 кВт и массивная жесткая конструкция позволяют эффективно выполнять обточку, подрезку торцов и калибровку деталей в условиях индивидуального и мелкосерийного производства. Наша компания осуществляет прямые поставки оборудования с обеспечением полной технической поддержки, быстрой доставкой и проведением пусконаладочных работ.

Трубонарезной станок Q1322 представляет собой надежное промышленное решение, разработанное специально для обслуживания предприятий нефтегазового сектора, геологоразведки, коммунальных служб и ремонтных цехов металлургических заводов. Ключевой конструктивной особенностью данного оборудования является увеличенное сквозное отверстие в шпинделе диаметром 225 мм, что в сочетании с патроном на 520 мм позволяет пропускать тяжелые длинномерные заготовки непосредственно через бабку для их двухсторонней фиксации и жесткого базирования.

Жесткая станина с шириной направляющих 550 мм гарантирует высокую сопротивляемость кручению и гашение вибраций при интенсивных режимах резания. Это дает возможность обрабатывать детали с максимальным диаметром над суппортом до 380 мм без потери геометрической точности. Конструкция станка адаптирована под производство разного масштаба: станина доступна в нескольких стандартных модификациях, рассчитанных на максимальную длину заготовки в диапазоне от 1000 до 6000 мм.

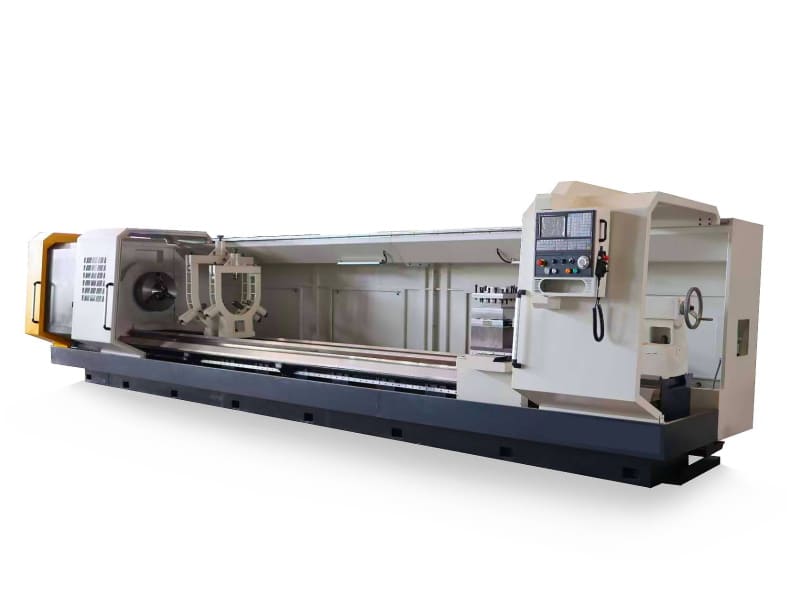

Коробка подач суппорта имеет широкие технологические возможности ручного управления. Механическая система обеспечивает 24 ступени метрической резьбы с диапазоном шага от 1 до 14 мм, а также предлагает 26 ступеней продольной подачи по оси Z (от 0,07 до 1,33 мм/об) и 22 ступени поперечного перемещения по оси X. Ускоренный ход каретки, достигающий 4000 мм/мин по оси Z и 2300 мм/мин по оси X, существенно сокращает вспомогательное время на позиционирование резцедержателя и переходы между рабочими циклами. Для предприятий, нацеленных на автоматизацию процессов и серийный выпуск деталей со сложным резьбовым профилем, более эффективным выбором станет трубонарезной станок с ЧПУ QK1322, обладающий аналогичными базовыми габаритами рабочей зоны.

Задняя бабка станка Q1322 выполнена в усиленном исполнении с выдвижением пиноли на 205 мм и внутренним конусом конуса Морзе MT5. Массивность узла в сочетании с общим весом станка 4,8 тонны (для базовой длины) создает необходимый силовой баланс при фиксации тяжелых труб в центрах. Привод главного движения уверенно выдерживает статические и динамические нагрузки при съеме больших припусков, что делает эту модель оптимальным выбором для ремонтных баз, где важна универсальность, простота обслуживания и независимость от сложного электронного программирования.
