Ориентация Шпинделя Станка

Для остановки шпинделя в определенном (ориентированном) положении существует ряд способов. Прежде всего применяют ориентацию шпинделя с помощью системы сельсинов, так же как и останов стола, шпиндельной бабки и других органов в заданном положении от программы. Останов в ориентированном положении может осуществляться от механических устройств.

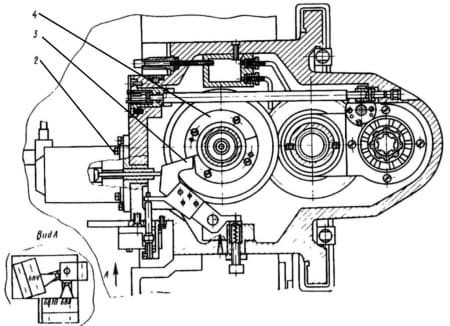

На рис. 1 изображен механизм ориентации шпинделя которым располагает многооперационный координатно-сверлильный станок КС12-500М2. Перед остановом шпиндель получает медленное вращение. Далее включается электромагнит 2, который поворачивает рычаг 3. Конец рычага скользит по кривой кулачка 4, связанного с шестерней, сидящей на шпинделе. При попадании конца рычага 3 во владину кулачка срабатывает микропереключатель, который сообщает реверс шпинделю. Когда конец рычага упрется в выступ кулачка, шпиндель останавливается. Микропереключатель выдает сигнал об ориентации шпинделя. Затем рычаг 3 отходит под действием пружины 1 в исходное положение, а с помощью микропереключателя подается сигнал об разориентации шпинделя.

Многоцелевые станки с ЧПУ МА-655С5А и МА-655С5ВС производят медленное вращение шпинделя, которое осуществляется от основной передачи главного движения. Окончательный доворот и ориентация шпинделя производится с помощью специального кулачка.

Механизм ориентации шпинделя

Рис. 1. Механизм ориентации шпинделя многооперационного станка КС12-500М2
