Многоцелевые Станки с ЧПУ МА-655С5А и МА-655С5ВС

ма 655с5вс, ма 655с5а, многоцелевые станки

Станки типа обрабатывающий центр МА-655С5А и МА-655С5ВС предназначены для обработки деталей сложной формы типа дисков, плит, рычагов, корпусных деталей и др. из любых сталей и сплавов.

На станках можно производить фрезерование плоскостей и пазов, сверление, зенкерование, развертывание, нарезание резьб метчиком и предварительное растачивание отверстий. Обработка ведется по пяти координатам по программе.

Обрабатывающий центр с ЧПУ имеет крестовый стол и поворотную в вертикальной плоскости шпиндельную головку с выдвижным ползуном (рис. 1).

Технические характеристики многоцелевых станков МА-655С5А / МА-655С5ВС

  • Рабочая поверхность стола, мм 1250x500 / 1250x500
  • Наибольшие перемещения:
     - по осям координат Х; Y; Z, мм 1000; 500; 450 / 1000; 500; 450
     - по координате B, град ±20 / ±20
  • Пределы рабочих подач, м/мин до 6000 / до 20000
  • Пределы угловых подач, град/мин 0,5-240 / 0,5-480
  • Частота вращения шпинделя, мин(-1) 20-3150 / до 18000
  • Наибольший крутящий момент на шпинделе, Нм 500 / 124
  • Устройство ЧПУ «АЛЬФА» / CNC
  • Мощность главного привода, кВт 10 / 19,5
  • Габариты станка, мм 4350x4100x3570 / 4350x4100x3570
  • Масса, кг 11000 / 11000

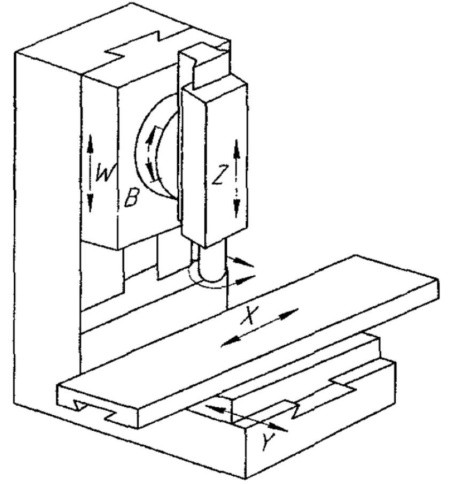

Рис. 1. Компоновка станка МА-655С5А
