Заготовки типа дисков и втулок надевают на оправки, которые устанавливаются в делительные приспособления, с противоположной стороны - задняя бабка; либо на оправки, помещенные в коническое гнездо шпинделя делительной головки. Центровые конусные оправки устанавливают в центрах делительной головки и задней бабки. Заготовка базируется отверстием и удерживается на оправке силами трения. Центровая оправка, показанная на рис. 1, а имеет заплечик 1, шпоночную канавку 2 и гайку 4. Заготовка надевается на гладкую часть оправки 3 и закрепляется гайкой. Если возникают большие силы резания при фрезеровании, то устанавливают шпонку.
Оправка, показанная на рис. 1, б, служит для закрепления заготовок, при фрезеровании которых не применяют задний центр. Эту оправку вставляют коническим хвостовиком в коническое отверстие шпинделя делительной головки (вместо центра) и затягивают специальным винтом-затяжкой.

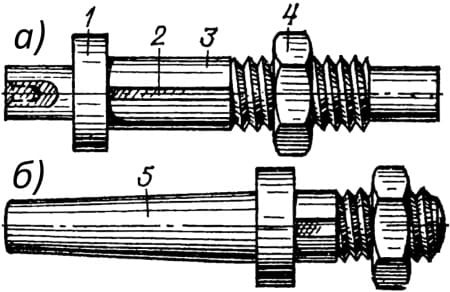

Рис. 1. Варианты оправок
Комплекты оправок для фрезерного центра
Поговорим о базовых комплектах для обрабатывающих центров с хвостовиком инструмента BT40. Итак, если вы только планируете заняться с металлообработкой или купили свой первый фрезерный станок с ЧПУ, чтобы работать вам потребуются оправки, металлорежущий инструмент и прижимные приспособления. Пойдем по порядку и начнем с набора оснастки. Заметьте, набор для работы на фрезерном станке не включает в себя металлорежущий инструмент, так как он подбирается под материал изделия, вид обработки и бюджет.
Монтажное приспособление для оправок используется для удержания оправки при монтаже и демонтаже режущего инструмента вне фрезерного станка станка. Его необходимо разместить рядом со станком закрепив на устойчивом основании.
Комплект из 10 оправок для фрезерного станка может включать в себя:
- два цанговых патрона er32;
- два коротких 70 мм;
- два длинных 100 мм;
- ключ er32 для зажима-разжима гайки;
- три отправки Weldon для фиксации инструмента боковым зажимом;
- одна оправка с конусом Морозе 3 для закрепления сверл;
- две оправки для торцевых фрез с посадочное место 22 и 27 мм;
- штревели стандартные без отверстия для каждой оправки. При комплектации станка подачей СОЖ высокого давления в центре штревеля будет дополнительное отверстие;
- набор цанг 18 позиций от 3 до 20 миллиметров.
Из вспомогательного инструмента потребуется ключ рожковый 19 для хвостовика и набор шестигранников.
Металлорежущий инструмент подбирается по чертежу или спецификации и состоит из силовых патронов, цанг, сверлильных патронов, фрез, метчиков и т.д.
Для закрепления заготовки на столе фрезерного станка можно остановиться на наборе прижимов состоящих из 6-ти “сухарей”, 4-х высоких гайк под ключ 24, 6-ти гаек с фланцем под ключ 27; 24-х шпилек 6 типоразмеров по 4 штуки; 6 прижимов 12 опор с уступом. Помимо прижимов заготовку можно фиксировать в станочных тисках, которые подбираются исходя из габаритов заготовки, точности закрепления и характера обработки. Губки бывают ступенчатыми, зажимными, маятниковыми призменными и так далее.
