Задняя бабка (рис. 1) применяется там, где используются делительные приспособления и поворотные столы ЧПУ. Основанием 8 бабка крепится на столе фрезерного станка. Ориентация задней бабки по пазу стола станка осуществляется направляющими шпонками 9. В прорези основания расположен корпус 1, подъем и опускание которого происходит при вращении зубчатого колеса 7, сцепленного с валиком-рейкой 6. Верхний конец этого валика-рейки соединен штифтом 5 с корпусом. После установки корпуса в требуемое положение его закрепляют в основании бабки и затягивают гайками болтов 4. Перемещение пиноли 3 осуществляется вращением маховика 2, а закрепление ее - затягиванием гайки.

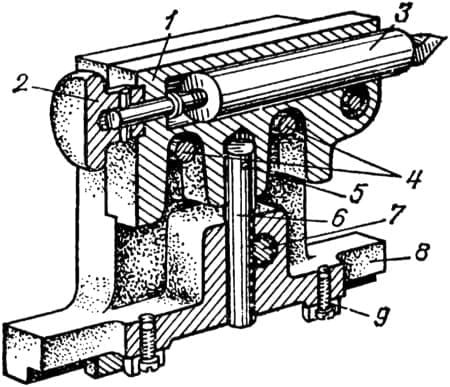

Рис. 1. Задняя бабка, вид в разрезе
