Экономической точностью обработки называется точность, получаемая в обычных производственных условиях, при использовании исправного оборудования, стандартного инструмента, квалифицированного рабочего и при затратах времени и средств, не превышающих затрат при других, сопоставимых методах обработки. Экономическая эффективность фрезерных станков с ЧПУ еще одно понятие нуждающееся в тщательном изучении.
При составлении технологического процесса фрезерной операции надо руководствоваться, если нет других соображений, экономической точностью при различных видах фрезерования и назначать соответствующие отклонения размеров. Экономическая точность обработки при фрезеровании характеризуется средними отклонениями размеров фрезеруемых поверхностей от номинальных размеров.

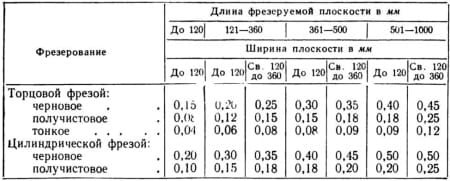

Рис. 1. Средняя экономическая точность обработки при фрезеровании плоскостей (отклонения в мм)
В таблицах на рис. 1-4 приведены средние экономические точности обработки при фрезеровании 1. Приведенные в таблицах на рис. 1-4 отклонения следует принимать как средние значения, которые достигнуты на практике при работе на фрезерных станках общего назначения.

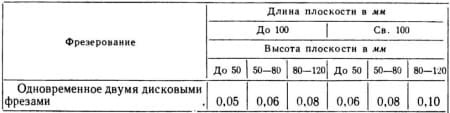

Рис. 2. Средняя экономическая точность обработки при одновременном фрезеровании параллельных плоскостей дисковыми фрезами (отклонения в мм)
На станках повышенной точности, а также на станках общего назначения при соответствующей квалификации рабочего или специальных приспособлениях может быть достигнута большая точность обработки.

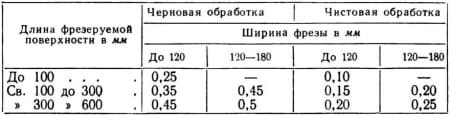

Рис. 3. Средняя экономическая точность обработки поверхностей фасонной фрезой (отклонения в мм)
Так, например для получения точного шпоночного паза с отклонением по А3 или ПШ рекомендуется шпоночную фрезу закреплять в специальном планерном патроне с регулируемым (от 0 до 1 мм) эксцентрицитетом. В СССР выпускались шпоночно-фрезерные станки ГФ718 и ГФ719, имеющие планетарное вращение шпинделя с регулированием эксцентрицитета.
Рис. 4. Средняя экономическая точность обработки пазов и шпоночных канавок шпоночной фрезой (отклонения в мм)
