Цена по запросу
- Диаметр точения до 360 мм
- Приводная револьверная головка
- Момент шпинделя до 100 Н·м
- Смена инструмента 0,29 с
Лизинг
Трейд ин
Доставка
Техподдержка

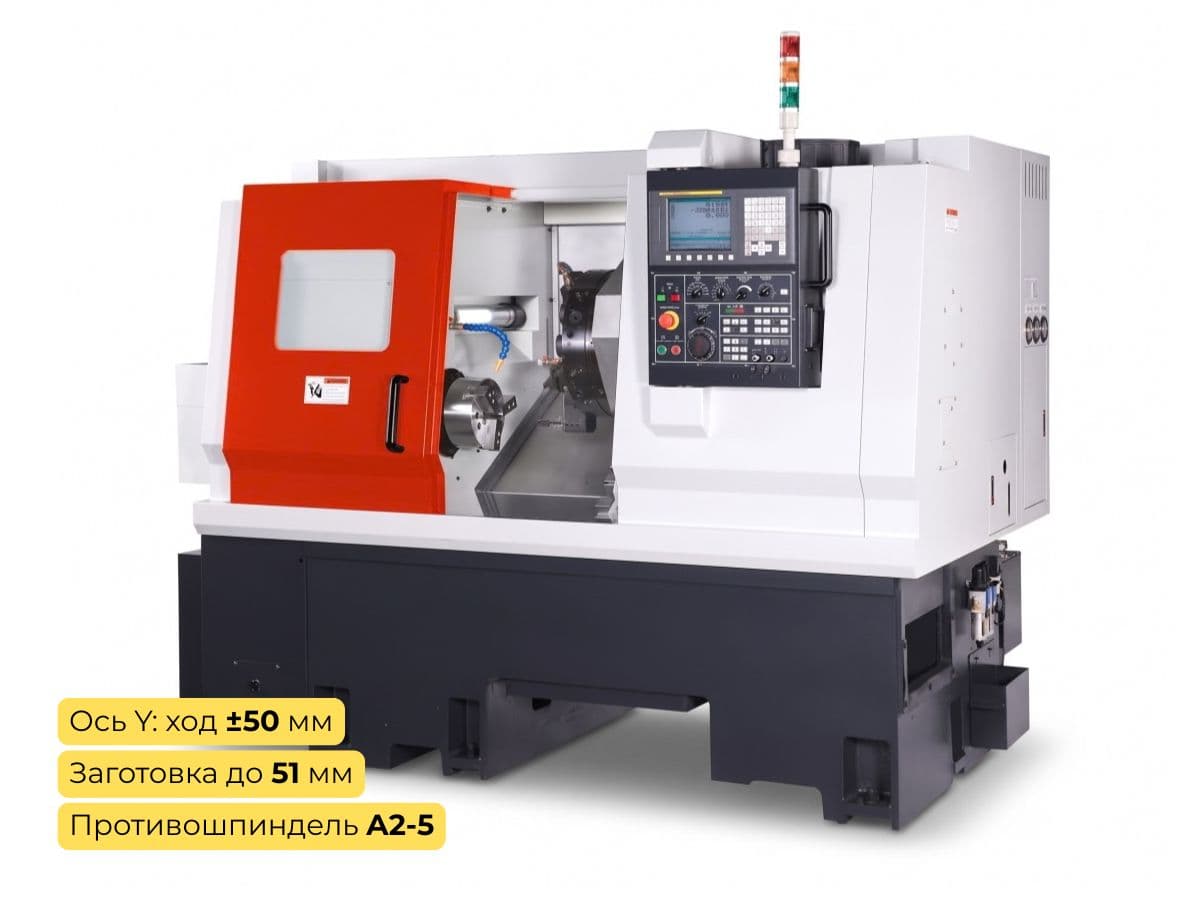

Токарный станок с ЧПУ и противошпинделем TCK5246Y оснащен приводной револьверной головкой на 12 позиций. После синхронной передачи заготовки на дополнительный шпиндель он же выполняет сверление, фрезерование и нарезание резьбы на второй стороне — без переустановки и без переноса на другое оборудование. На станок возможна установка заготовки, диаметром вращения до 500 мм над станиной. TCK5246Y выполняет точение до 360 мм из конструкционных, нержавеющих и жаропрочных сталей. Поставка с пусконаладкой и обучением штатными инженерами.
Технические характеристики TCK5246Y
| Параметры | Значения |
| Макс. диаметр поворота, мм | 500 |
| Макс. диаметр точения / длина, мм | 360 / 550 |
| Диаметр отверстия шпинделя, мм | 61 |
| Макс. диаметр заготовки, мм | 51 |
| Скорость главного шпинделя, об/мин | до 4000 |
| Патрон главного шпинделя, дюймов | 8 |
| Конус главного шпинделя | A2-6 |
| Скорость доп. шпинделя, об/мин | до 4000 |
| Патрон доп. шпинделя, дюймов | 6 |
| Конус доп. шпинделя | A2-5 |
| Ход по оси X, мм | 210 |
| Ход по оси Y, мм | ±50 |
| Ход по оси Z, мм | 613 |
| Скорость быстрого хода по осям X/Y/Z, мм/мин | 24000/24000/20000 |
| Позиций в револьвере, шт (ATC) | 12 |
| Время индексации револьвера, с | 0,29 |
| Мощность фрезерного шпинделя турели, Н·м | 14,5 |
| Скорость фрезерного шпинделя, об/мин | до 4000 |
| Макс. диаметр фрезерования (D×глубина×подача) | ⌀18×10 мм, 30 мм/мин |
| Макс. диаметр сверления | ⌀20 мм, 0,15 мм/об |
| Макс. диаметр нарезания резьбы метчиком | M20×2,5 |
| Мощность главного/доп. шпинделя, кВт | 11 / 11 |
| Момент главного/доп. шпинделя, Н·м | 95–100 / 45 |
| Мощность сервоприводов осей X/Y/Z, кВт | 2,4 / 2,4 / 2,4 |
| Суммарная мощность станка, кВт | 70 |
| Объем бака СОЖ, л | 300 |
| Объем маслостанции смазки, л | 2 |
| Габариты станка, мм | 2670×2090×2130 |
| Масса станка, кг | 4200 |
Станок ЧПУ с противошпинделем TCK5246Y обрабатывает заготовки длиной до 550 мм — фланцы, корпусные элементы, крупные узлы арматуры. Ход по оси Y ±50 мм позволяет вести эксцентричное сверление и контурное фрезерование без переустановки, а ход по оси Z более 600 мм дает запас для обработки длинных валов. Крутящий момент главного шпинделя 95–100 Н·м создает запас для съёма большого припуска по нержавеющим и жаропрочным сталям. Оба шпинделя одинаковой мощности — по 11 кВт, поэтому дополнительный шпиндель способен принимать на себя такую же нагрузку при обработке обратной стороны заготовки, как и главный.
Фрезерные возможности и производительность
Токарный с противошпинделем ЧПУ TCK5246Y использует фрезерный шпиндель приводной головки с частотой вращения до 4000 об/мин, выполняя сверление отверстий до ⌀20 мм, нарезание резьбы метчиком до М20×2,5, контурное фрезерование на одном станке. Скорость быстрого хода по осям 24/24/20 м/мин сокращает время холостых перемещений в цикле. Суммарная мощность станка 70 кВт обеспечивает одновременную работу приводов осей и обоих шпинделей под нагрузкой.
Жесткость, управление и поставка
Литая станина массой 4200 кг эффективно гасит вибрации при силовом резании, а патрон главного шпинделя на 8 дюймов дает запас для зажима крупных заготовок. Станок комплектуется системой Синтек (Syntec) с удобным интерфейсом.
Отправьте чертеж детали в формате СТЕП (STEP) или ДВГ (DWG) — инженеры Станотекс рассчитают цикл обработки на TCK5246Y, подберут оснастку и конфигурацию револьверной головки под вашу задачу. Узнать цену станка под конкретную комплектацию можно, оставив заявку на сайте или связавшись с отделом продаж напрямую.
Отличия станка с противошпинделем TCK5246Y от моделей TCK4636Y-2 и TCK5250Y
| Параметры | TCK4636Y-2 | TCK5246Y | TCK5250Y |
| Макс. диаметр заготовки, мм | 45 | 51 | 52 |
| Мощность противошпинделя, кВт | 7,9 | 11 | 5,5 |
| Инструментальный узел | 2хВМТ40 | ВМТ40 | ВМТ45 |
| Масса станка, кг | 4500 | 4200 | 4200 |
