Цена по запросу
- Две револьверки BMT40
- Две независимые оси Y
- Повторяемость 0,003 мм
- Мощность шпинделей 11/7,9 кВт
Лизинг
Трейд ин
Доставка
Техподдержка

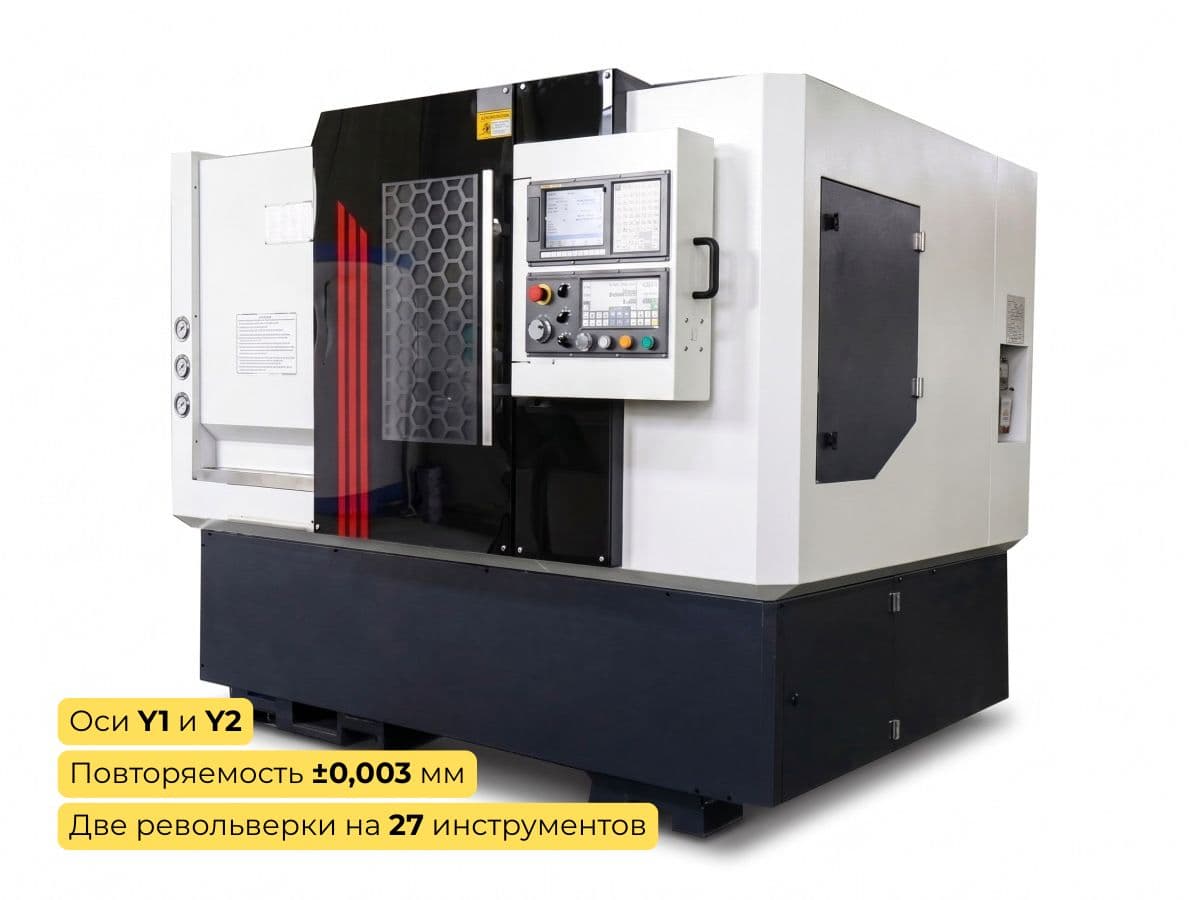

Токарный станок с ЧПУ и противошпинделем TCK4636Y-2 оснащен двумя револьверными головками BMT40-ER25 — основной на 15 позиций и дополнительной на 12, под установку приводных инструментов для фрезерования и сверления. Две независимые оси Y позволяют вести обработку на обоих шпинделях. Станок рассчитан для деталей, требующих токарных и фрезерных проходов за одну установку. Поставка идет с запуском под ключ силами штатных инженеров Станотекс.
Технические характеристики TCK4636Y-2
| Параметры | Значения |
| Макс. диаметр поворота, мм | 600 |
| Макс. диаметр заготовки гл. шпинделя, мм | 45 |
| Макс. диаметр заготовки противошпинделя, мм | 35 |
| Диаметр отверстия главного шпинделя, мм | 56 |
| Диаметр отверстия противошпинделя, мм | 46 |
| Ход по оси X1, мм | 460 |
| Ход по оси X2, мм | 420 |
| Ход по оси Y, мм | 100 |
| Ход по оси Z1, мм | 430 |
| Ход по оси Z2, мм | 500 |
| Скорость быстрого хода по осям X/Y/Z, м/мин | 20 |
| Основная револьверная головка (1), позиции / тип | 15 / BMT40-ER25 |
| Доп. револьверная головка (2), позиции / тип | 12 / BMT40-ER25 |
| Мощность приводной головки 1/2, кВт (об/мин) | 3,1 / 3,1 (6000) |
| Точность позиционирования по осям, мм | 0,003 |
| Повторяемость позиционирования по осям, мм | 0,003 |
| Биение шпинделя, мм | 0,003 |
| Мощность главного шпинделя, кВт | 11 |
| Мощность противошпинделя, кВт | 7,9 |
| Габариты станка, мм | 2500×1900×2060 |
| Масса станка, кг | 4500 |
Наклонная литая станина дает возможность эффективно отводить стружку из зоны обработки. Немецкие направляющие Рексрот (Rexroth) и японские шарико-винтовые пары установлены на подшипниках ФАГ (FAG) класса точности P4, что обеспечивает повторяемость позиционирования на уровне 0,003 мм по всем пяти осям. Биение шпинделя с такими же допусками создает стабильность чистовых поверхностей при длительной работе без остановки на подналадку.
Мощность шпинделей и приводных головок
Главный шпиндель мощностью 11,0 кВт рассчитан на черновой съем припуска, противошпиндель 7,9 кВт - выполняет чистовые и получистовые операции после перехвата заготовки. Приводные головки на обоих револьверных головках работают на скорости до 6000 об/мин, создавая запас по частоте вращения для фрезерования лысок и сверления малых отверстий без использования другого станка.
Поставка оборудования включает базовую подготовку к работе. Чтобы узнать точную стоимость станка TCK4636Y-2 в нужной комплектации, получить технико-коммерческое предложение (ТКП) или обсудить условия лизинга, оставьте заявку на сайте или свяжитесь с нашим отделом продаж.
Сравнение токарного станка с противошпинделем TCK4636Y-2 с моделями TCK4636Y и TCK5246Y
| Параметры | CK4636Y | TCK4636Y-2 | TCK5246Y |
| Тип инструментальной оснастки | Линейная | 2 рев. головки | 1 рев. головка |
| Мощность гл. шпинделя, кВт | 5,5 | 11 | 11 |
| Мощность противошпинделя, кВт | 4 | 7,9 | 11 |
| Масса станка, кг | 3800 | 4500 | 4200 |
