Цена по запросу
- Диаметр заготовки: 45/35 мм
- Линейная инструментальная оснастка
- Точность IT8, Ra 1,25 мкм
- Противошпиндель до 5000 об/мин
Лизинг
Трейд ин
Доставка
Техподдержка

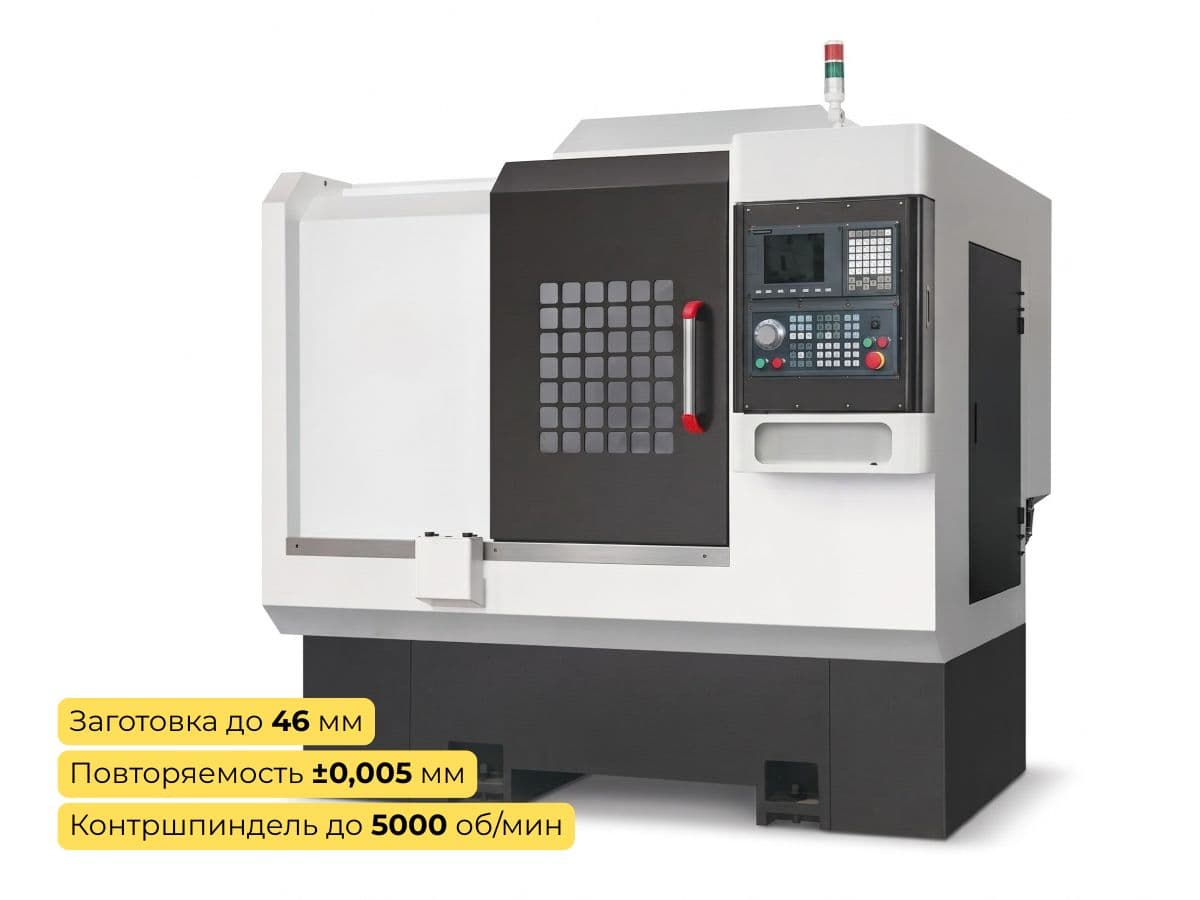

Двухшпиндельный токарный станок с ЧПУ TCK4636Y выполнен на чугунной литой станине с линейной инструментальной оснасткой. Резцедержатели закреплены в неподвижном блоке, а нужный инструмент выбирается линейным перемещением суппорта — без типичной револьверной головки. Это ускоряет смену инструмента и повышает эффективность цикла производства серийных деталей с ограниченным набором переходов.
Станок с противошпинделем предназначен для выпуска штуцеров, втулок и корпусных деталей малого и среднего диаметра. Поставка с пусконаладкой и обучением штатными специалистами Станотекс.
Технические характеристики TCK4636Y
| Параметр | Значение |
| Тип инструментальной оснастки | Линейная |
| Макс. диаметр поворота станины, мм | 400 |
| Макс. длина обработки, мм | 200 |
| Макс. диаметр заготовки, гл./доп. шпиндель, мм | 45 / 35 |
| Макс. длина прохода через отверстие, гл./доп. шпиндель, мм | 200 / 150 |
| Ход суппорта X1/Z1, мм | 420 / 300 |
| Ход суппорта X2/Z2, мм | 450 / 300 |
| Скорость главного шпинделя, об/мин | 0–4000 |
| Диаметр отверстия главного шпинделя, мм | 56 |
| Конус главного шпинделя | A2-5 |
| Скорость доп. шпинделя, об/мин | 0–5000 |
| Диаметр отверстия доп. шпинделя, мм | 46 |
| Конус доп. шпинделя | A2-4 |
| Сечение резцедержателя, мм | 16×16 |
| Диаметр расточной оправки, мм | 20 |
| Плоскостность заготовки, мм | 0,01 / ⌀200 |
| Шероховатость поверхности, мкм | Ra 1,25 |
| Точность позиционирования, мм | ±0,01 |
| Повторяемость позиционирования, мм | ±0,005 |
| Мощность главного шпинделя, кВт | 5,5 |
| Мощность доп. шпинделя, кВт | 4 |
| Мощность сервопривода осей X/Z, кВт | 1,8 |
| Габариты станка, мм | 2000×1800×1950 |
| Масса станка, кг | 3800 |
Главный шпиндель принимает пруток диаметром до 45 мм, противошпиндель — до 35 мм (отверстия шпинделей 56 и 46 мм). Дополнительный шпиндель развивает до 5000 об/мин — выше, чем главный (4000 об/мин), что ускоряет чистовую обработку обратной стороны детали после перехвата.
Точность и управление
Класс точности IT8 и шероховатость Ra 1,25 мкм достаточны для посадочных поверхностей под подшипники и уплотнения в серийном производстве. Повторяемость позиционирования ±0,005 мм обеспечивает стабильность размеров от первой до последней детали партии. Станок с ЧПУ с контршпинделем TCK4636Y комплектуется системой Синтек с интуитивно понятным интерфейсом и подсказками цикла обработки. Поставка с гарантией и пусконаладкой.
Сравнение двухшпиндельных токарных станков TCK4636Y и TCK4636Y-2
| Параметры | TCK4636Y | TCK4636Y-2 |
| Тип инструментальной оснастки | Линейная | 2 револьверные головки |
| Диаметр заготовки гл. шпинделя, мм | 45 | 45 |
| Мощность главного шпинделя, кВт | 5,5 | 11 |
| Точность позиционирования, мм | ±0,01 | 0,003 |
| Масса станка, кг | 3800 | 4500 |
