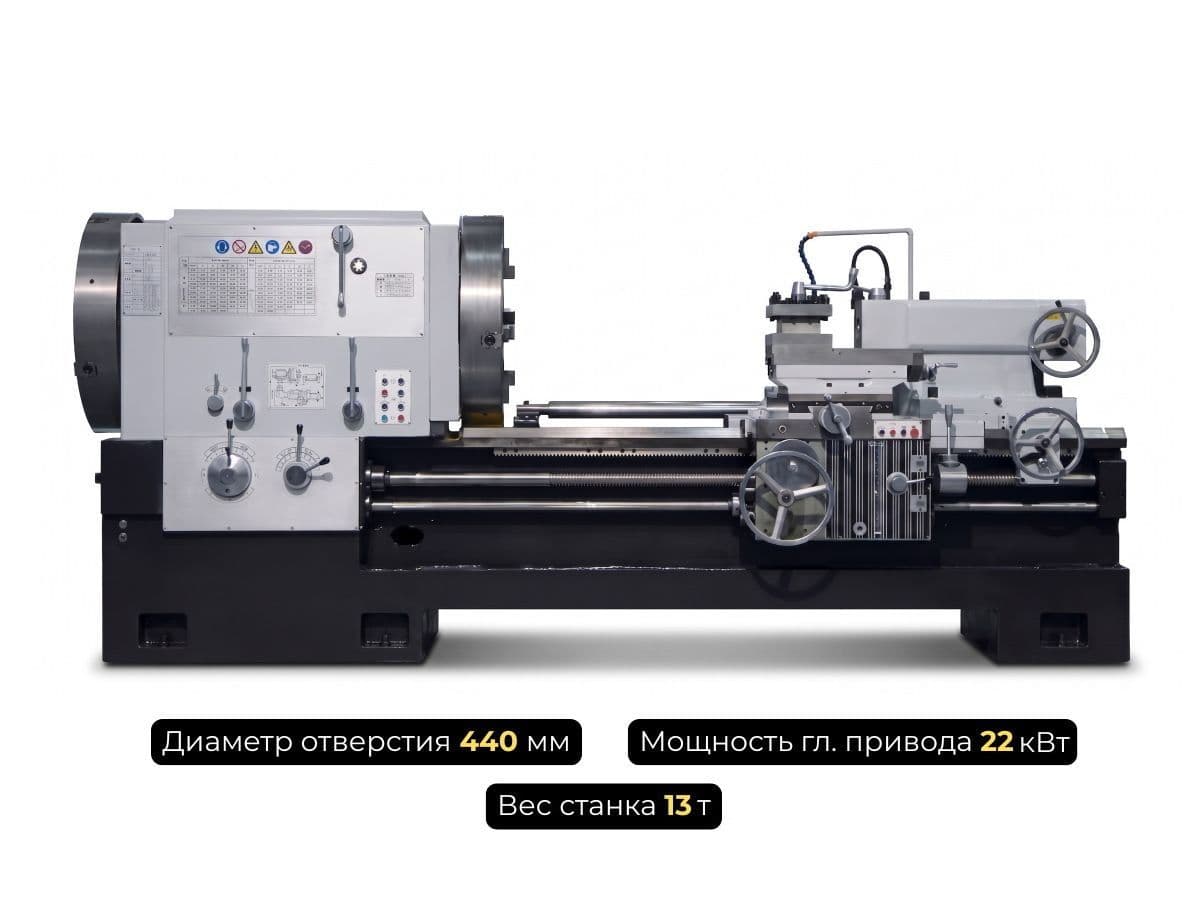

Универсальный трубонарезной станок Q1343 (Ø отверстия шпинделя 440 мм)

Тяжелый трубонарезной станок универсального типа Q1343 спроектирован для бесперебойной торцовки, калибровки и нарезания резьбовых соединений на трубах сверхкрупного сортамента и сопутствующих элементах буровых комплексов. Оборудование ориентировано на интенсивные механические нагрузки в условиях ремонтных баз нефтегазового сектора и металлургических предприятий. Данная модель поставляется с полным пакетом инжиниринговых услуг, включая шеф-монтаж и квалифицированное обучение персонала работе с узлами станка.

Механический трубонарезной станок Q1343 представляет собой специализированный токарный агрегат, разработанный для участков, где обрабатываются толстостенные и крупногабаритные элементы трубопроводных магистралей. Отсутствие электроники делает этот аппарат максимально устойчивым к жестким условиям современных производств. Главным достоинством универсальной модели Q1343 выступает сквозное отверстие в шпинделе, увеличенное до 440 мм. Для надежной фиксации заготовки столь крупного сечения станок штатно комплектуется массивным механическим патроном диаметром 1000 мм, обеспечивающий жесткий зажим тяжелых бурильных труб без риска деформации стенок.

Конструкционная надежность оборудования базируется на цельнолитой станине коробчатой формы весом 13 тонн. Широкие направляющие (755 мм) обеспечивают сбалансированное распределение вектора сил резания, позволяющее полностью реализовать крутящий момент главного электродвигателя мощностью 22 кВт. Высокая жесткость конструкции сводит к минимуму резонансные колебания при черновом точении легированных сталей. В зависимости от специфики выпускаемой продукции заказчик может выбрать исполнение станины под различные варианты длины заготовки в диапазоне от 1000 до 6000 мм, решая проблему интеграции станка в ограниченные пространства заготовительных цехов без потери функциональности.

Предельный диаметр вращения над направляющими станины равен 1000 мм, а над кареткой суппорта — 610 мм. Величина поперечного хода по оси X составляет 520 мм, создавая достаточную зону для проточки крупногабаритных фланцевых соединений, запорной арматуры и переходных муфт. Кинематическая схема коробки передач имеет 32 ступени автоматической подачи по продольной и поперечной осям, позволяя точно настраивать режимы резания. Для создания резьбы оператору доступны 23 позиции шага метрического ряда (1–15 мм) и 22 положения дюймового стандарта (28–2 TPI), что обеспечивает полное соответствие готового профиля международным стандартам.

Если специфика вашей производственной площадки смещена в сторону серийного выпуска идентичных партий деталей и требует минимизации ручного труда при смене инструмента, более рациональным шагом станет внедрение автоматизированных моделей. Ознакомиться с их возможностями и заказать аналогичную по мощности модификацию можно, перейдя на трубонарезной токарный станок с ЧПУ QK1343. При этом классическая механическая модель Q1343 сохраняет лидерство для единичного производства, выигрывая за счет моментальной переналадки на новую деталь силами опытного токаря.
