Алмазно-расточные станки предназначены для финишной обработки отверстий. Тонкое (алмазное) растачивание обеспечивает высокую точность геометрической формы отверстий и малую шероховатость поверхности. Эти станки применяют для растачивания корпусных деталей станков, цилиндров авиационных и автомобильных двигателей и других деталей. В зависимости от расположения оси вращения шпинделя станки подразделяются на вертикальные и горизонтальные, по числу шпинделей на одношпиндельные и многошпиндельные.
Главным движением в алмазно-расточных станках является вращение расточного шпинделя с инструментом. Движение подачи в горизонтальных станках сообщается столу, на котором закрепляется заготовка, в вертикальных станках шпинделю. В специализированных горизонтальных алмазно-расточных станках движение подачи иногда сообщается шпиндельным головкам, в то время как заготовка остается неподвижной. Шпиндели алмазно-расточного станка монтируют в прецизионных подшипниках качения или скольжения. В конструкциях шпиндельных головок для компенсации износа подшипников предусматривается автоматическая выборка зазора.
На рис. 1 показан алмазно-расточный вертикальный станок, предназначенный для тонкого растачивания отверстий цилиндров блока автомобильного или тракторного двигателя алмазным инструментом или резцами из твердого сплава. Благодаря массивной жесткой конструкции, вибрация станков, возникающая от быстровращающихся механизмов, значительно уменьшена.

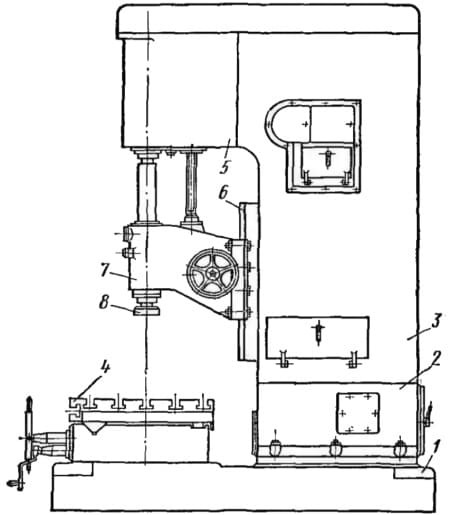

Рис. 1. Алмазно-расточный станок
На фундаментной плите 1 монтируется тумба 2, а на ней вертикальная станина 3. На передней части плиты имеются Т-образные пазы для закрепления стола 4. На плите внутри тумбы 2 установлен электродвигатель (привод главного движения). Внутри тумбы имеются насосы для охлаждающей жидкости и смазки, а также электроаппаратура. Внутри станины З размещена коробка скоростей станка и подач, а спереди, на наружной верхней ее части установлена и закреплена шпиндельная головка 5. По двум прямолинейным направляющим 6 вертикальной станины может перемещаться кронштейн 7 со шпинделем 8.
От электродвигателя через клиноременную передачу, коробку скоростей и плоскоременную передачу шпиндель станка с борштангой получает шесть различных значений частот вращения в пределах 225-550 об/мин. Настройка шпинделя с борштангой на различную частоту вращения производится при помощи сменных зубчатых колес коробки скоростей.
Коробка подач станка также является самостоятельным узлом, вмонтированным внутри станины в верхней ее части. Кроме механизма переключения рабочих подач шпинделя с борштангой, в коробке подач находятся механизмы ускоренной его подачи и автоматического переключения шпинделя с ускоренного подвода на рабочую подачу и на ускоренный возврат в исходное вертикальное положение.
