Стружечная канавка фрезы - это выемка для отвода стружки, ограниченная передней поверхностью одного зуба и задней поверхностью и спинкой соседнего зуба. Канавки делятся на прямые и винтовые.
Прямая стружечная канавка - это канавка, параллельная оси фрезы. Образование винтовой линии показано на рис. 1. Если гибкий треугольник АВС навернуть на цилиндр так, чтобы катет AB=πD совпал с основанием цилиндра диаметром D, то гипотенуза АС образует на цилиндре винтовую линию левую (α) или правую (б). Шагом Р винтовой линии называется величина ее подъема за один оборот вокруг цилиндра. Угол ω называется углом наклона винтовой линии, а угол β - углом подъема винтовой линии. Эти углы связаны между собой соотношением: ω=90°-β.
Их определяют по формулам: tg ω=πD/Р; tg β=Р/πD, где π=3,14.

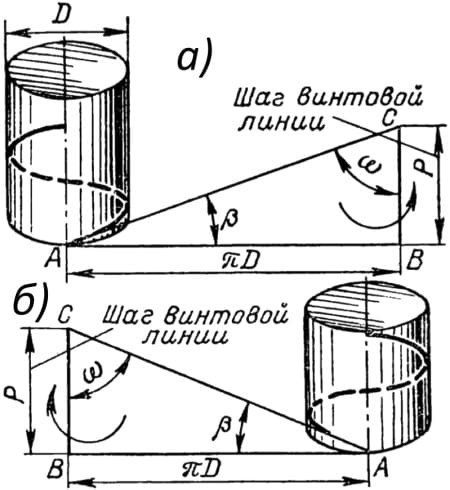

Рис. 1. Схема образования винтовой линии
Канавка винтовая левая (рис. 2, а) - это канавка, направленная по винтовой линии с подъемом справа налево. Канавка винтовая правая (рис. 2, б) - это канавка, направленная по винтовой линии с подъемом слева вверх направо.
Шаг винтовой канавки Р - это расстояние между двумя последовательными точками на режущей кромке фрезы, лежащими на одной образующей цилиндрической поверхности.
Важными параметрами фрезы являются объем и профиль впадины, которые имеют зубья фрезы. При этом плавность сопряжения передней поверхности и спинки зуба должна быть такой, чтобы стружка под воздействием сил инерции, охлаждающей жидкости или вновь образующейся стружки свободно удалялась из впадины. Для улучшения отвода стружки переднюю поверхность и впадины зубьев у некоторых фрез полируют. Изучить типы фрез по металлу, которые устанавливают на обрабатывающие центры с ЧПУ, а также другую полезную информацию Вы сможете на страницах нашего сайта.

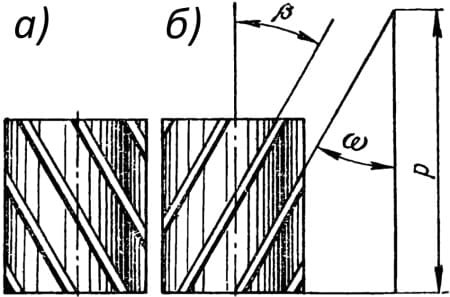

Рис. 2. Направление винтовых канавок
