Станок ЛР543МФ4 - Горизонтальный Обрабатывающий Центр

Станок ЛР543МФ4

Станок ЛР543МФ4, типа горизонтальный обрабатывающий центр, предназначен для обработки крупных трудоемких корпусных деталей. Может использоваться в составе гибких производственных систем, а также работать как автономный производственный модуль на предприятиях различных отраслей машиностроения.

Обрабатывающий центр с ЧПУ может выполнять следующие технологические операции: фрезерование плоскостей, пазов и криволинейных поверхностей; растачивание, сверление, зенкерование, развертывание; нарезание резьб резцом и метчиками. Управление станком ЛР543МФ4 осуществляется устройством ЧПУ 2С42 - 65 класса CNC. Оно обеспечивает программируемые перемещения: продольное (ось Z), поперечное (ось X) и круговое (ось В) - стола; вертикальное (ось Y) - шпиндельной бабки и продольное (ось W) - выдвижного шпинделя (рис. 1).

Привод главного движения осуществляется от электродвигателя постоянного тока М1 через коробку диапазонов, что позволяет получать широкий диапазон частот вращения шпинделя (рис. 2). Переключение скоростей Шпинделя в каждом из механических диапазонов можно осуществлять во время резания без остановки. Конструкция шпиндельного узла с фрезерным и расточным шпинделями, смонтированными на прецизионных подшипниках качения с регулируемым натягом, обеспечивает длительное сохранение точности, повышенную жесткость и виброустойчивость.

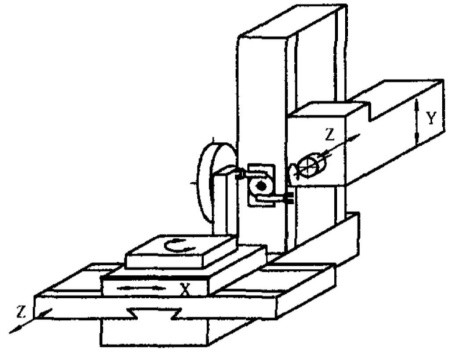

Рис. 1. Компоновка станка ЛР543МФ4

Движения подач и поворот стола осуществляются от высокомоментных электродвигателей постоянного тока М», М3, M; M5, M8. Это позволяет бесступенчато регулировать величину подач. Подвижные узлы станка (кроме поворотного стола) перемещаются с помощью шарико-винтовых пар качения без промежуточного редуктора, что исключает люфт при реверсе. Для измерения дискретных перемещений на станке применяются устройства типа LS 701 фирмы HEIDENHAIN. Станок оснащен оптическим устройством точной установки поворота стола.

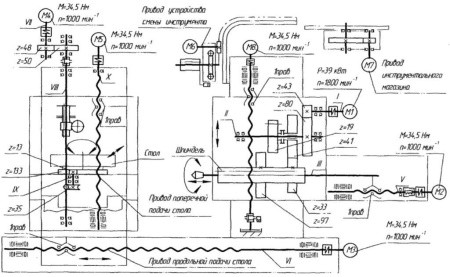

Рис. 2. Кинематическая схема сверлильно-фрезерно-расточного станка ЛР543МФ4

Комбинированные закаленные направляющие с блоками качения обеспечивают точное позиционирование и длительное сохранение точности в процессе эксплуатации. В станке увеличена длина направляющих для продольного и поперечного перемещений стола и шпиндельной бабки. Смазка направляющих шпиндельной бабки и поворота стола автоматизирована.

Устройство смены инструмента приводится в действие от электродвигателей М6 (привод автооператора) и M7 (привод вращения инструментального магазина).

Технические характеристики станка ЛР543МФ4

  • Размеры рабочей поверхности стола 1250x1600 мм
  • Программируемые перемещения X/Y/W/Z 2000; 1600; 1000; 710 мм
  • Количество управляемых координат (одновременно) 4 (3) шт.
  • Наибольшая масса обрабатываемой заготовки 5000 кг
  • Пределы частот вращения шпинделя 6...2500 мин(-1)
  • Пределы рабочих подач 1...7000 мм/мин
  • Скорость быстрых установочных перемещений 9 м/мин
  • Наибольший крутящий момент на шпинделе 1765 Нм
  • Диаметр выдвижного шпинделя 125 мм
  • Конус шпинделя 50 AT5
  • Наибольший диаметр сверления 50 мм
  • Наибольший диаметр фрезы 250 мм
  • Емкость инструментального магазина 40 шт
  • Мощность привода главного движения 39 кВт
  • Суммарная потребляемая мощность станка 74,7 кВт.
  • Габаритные размеры станка 5450x9250x4500 мм
  • Масса станка 23000 кг
