Цена по запросу
- Перемещение по оси X 2500 мм
- Грузоподъемность стола 5500 кг
- Мощность шпинделя 22 кВт
- Лизинг и подбор инструмента
Лизинг
Трейд ин
Доставка
Техподдержка

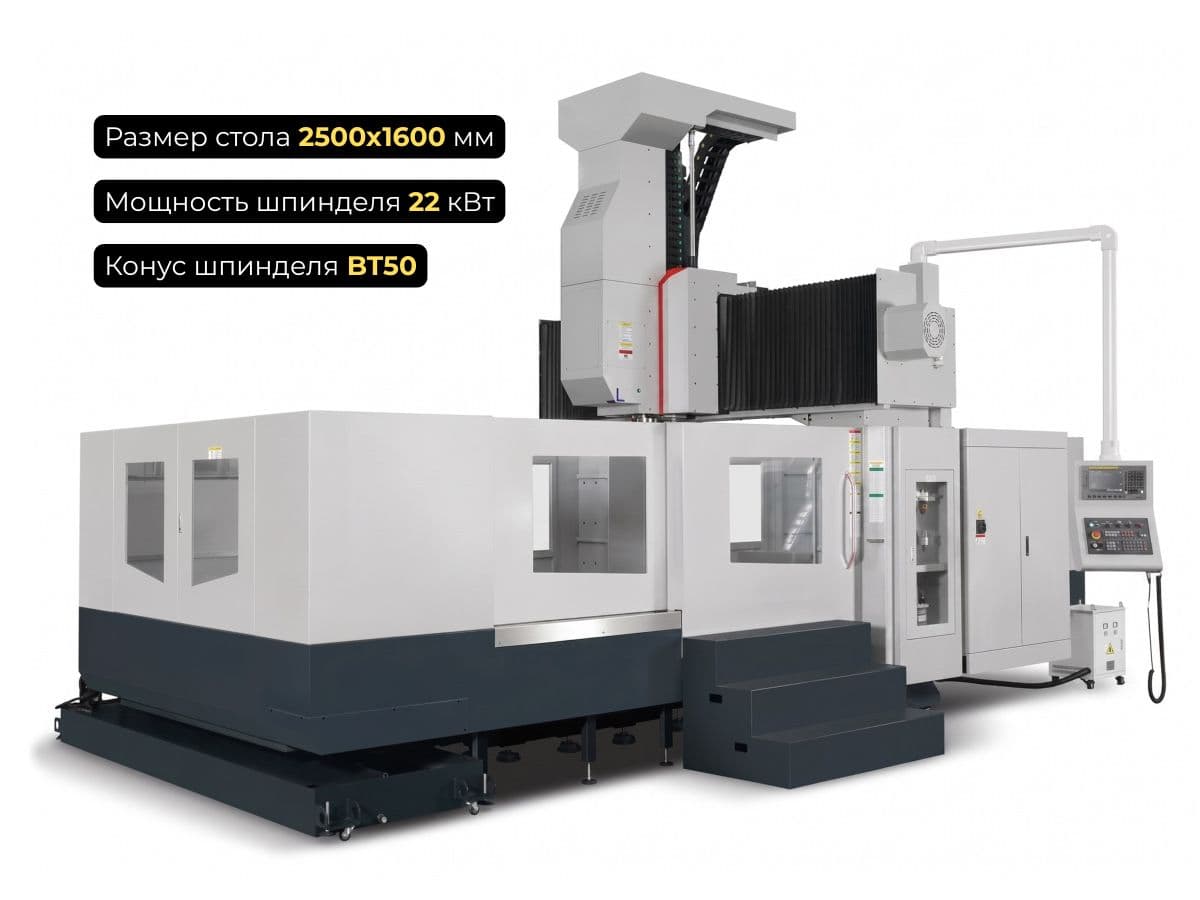

Тяжелый координатно-фрезерный станок GMC2518 представляет собой промышленное решение для обработки массивных заготовок весом до 5,5 тонн. Модель ориентирована на предприятия энергетического машиностроения и авиастроения, выполняющие силовое удаление припусков. Оборудование доступно для покупки в лизинг с предоставлением официальной гарантии и подбором режущего инструмента под ваши задачи.
Технические характеристики
| Параметр | Значение |
| Перемещение по оси X, мм | 2500 |
| Перемещение по оси Y, мм | 1800 |
| Вертикальное перемещение по оси Z, мм | 800 |
| Расстояние от торца шпинделя до стола | 150–1150 |
| Расстояние между колоннами, мм | 1800 |
| Быстрые перемещения X/Y/Z, м/мин | 15/15/10 |
| Скорость рабочей подачи, м/мин | 7 |
| Направляющие X/Y, мм | Роликовые 55 |
| Направляющие Z | Скольжения |
| Размеры стола, мм | 2500×1600 |
| Максимальная нагрузка на стол, кг | 5500 |
| Т-образные пазы, мм | 9-22×180 |
| Скорость вращения шпинделя, об/мин | 6000 |
| Конус шпинделя | BT50 |
| Мощность главного двигателя, кВт | 22 |
| Масса станка, т | 25 |
| Габаритные размеры, мм | 7300х4300х4000 |
Базовая комплектация
- Современная система ЧПУ
- Жесткая портальная конструкция
- Линейные роликовые направляющие качения
- Коробчатые направляющие скольжения
- Автоматическая система импульсной смазки
- Кабинетная защита зоны обработки
Дополнительные опции
- Угловая фрезерная головка с ручным поворотом;
- Автоматический инструментальный магазин цепного или барабанного типа на 30 или 40 позиций;
- Подача смазочно-охлаждающей жидкости через инструмент;
- Подготовка под многоосевую обработку;
- Установка 4-й и 5-й осей;
- Оптические измерительные линейки обратной связи;
- Комплект режущего инструмента.
Переход на модель GMC2518 позволяет предприятиям существенно расширить спектр обрабатываемых узлов за счет увеличенного межколонного пространства. Проектировщики заложили в этот станок повышенный запас прочности: жесткая портальная рама и симметричное распределение масс снижают до минимума температурные деформации и перекосы. Станок демонстрирует высокую производительность при черновой обдирке и последующей финишной доводке крупногабаритных корпусных деталей, позволяя выполнять весь технологический цикл в рамках одного рабочего места.
Ключевым преимуществом модификации GMC2518 выступает расширенная площадь рабочего стола 2500×1600 мм, разработанная для обработки заготовок со сложной пространственной геометрией. Металлоемкая портальная конструкция с расстоянием между колоннами 1800 мм и высотой 1300 мм предоставляет свободу позиционирования крупных литых и кованых элементов. Увеличенная грузоподъемность стола до 5500 кг исключает прогибы и деформации под весом тяжелых металлических плит. Для уверенного съема больших припусков и работы массивным режущим инструментом станок оснащен конусом BT50 и мощным главным приводом — 22 кВт в сочетании с редукторной передачей генерирует колоссальный крутящий момент, достаточный для обработки труднообрабатываемых легированных и жаропрочных сталей.
Безупречная динамика и жесткость позиционирования достигаются за счет передовой комбинированной системы направляющих. По осям X и Y интегрированы мощные роликовые направляющие качения 55-го размера, причем на продольной оси X задействовано сразу четыре опоры для равномерного распределения нагрузок. Это дает возможность поддерживать скорость быстрых перемещений на уровне 15 м/мин. Вертикальное перемещение шпиндельного узла (ось Z с ходом 800 мм) осуществляется по прямоугольным направляющим скольжения повышенной жесткости, великолепно поглощающим ударные векторы сил при тяжелом координатном растачивании. Передача крутящего момента по осям возложена на прецизионные шлифованные шарико-винтовые пары, где для оси X применен усиленный винт типоразмера 6312. Масса станка в 25 тонн выступает естественным физическим барьером для возникновения резонансных колебаний.
Для расчета итоговой цены станка GMC2518 под технические требования вашего производства отправьте нам запрос через форму на сайте. Наша компания обеспечивает сертифицированный шеф-монтаж, подбор инструментального оснащения и предоставляет полное гарантийное сопровождение.
