Шпоночные пазы на валах бывают трех типов: 1) открытые (рис. 1, а) - обрабатываются дисковыми фрезами используя горизонтально-фрезерные станки; 2) закрытые (рис. 1, б) - обрабатываются концевыми (шпоночными) фрезами используя вертикально-фрезерные станки или на специальные станки; 3) полузакрытые (рис. 1, в) обрабатываются дисковыми (паз исполнения I) или шпоночными (паз исполнения II) фрезами.

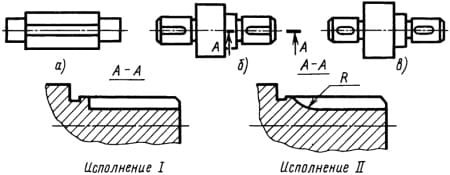

Рис. 1. Типы шпоночных пазов: а - открытый; б - полузакрытый; в - закрытый
При обработке открытых шпоночных пазов ширину фрезы принимают равной ширине паза. При установке фрезы следует проследить, чтобы ее торцовое биение не превышало 0,05 мм. Заготовку закрепляют в машинных тисках. Для предохранения вала от смятия применяют медные накладки. Вал зажимают таким образом, чтобы один из его концов выступал за пределы тисков, что необходимо для точной установки фрезы. Чтобы обеспечить параллельность шпоночного паза и оси вала, предварительно проверяют параллельность губок тисков продольному ходу стола станка.
Дисковые фрезы устанавливают по центру вала следующим образом: свисающий конец вала подводят до касания с боковой гранью фрезы (при этом фрезу слегка проворачивают); лимб поперечной подачи устанавливают на ноль; стол с деталью опускают вниз и перемещают в поперечном направлении на величину l=d/2+В/2, где d - диаметр вала, В - ширина фрезы.
На глубину паза станок также настраивают методом касания, при этом учитывая, что касание фрезы с деталью происходит в точке, внимательно следят за началом момента касания. Затем назначают режимы резания (например, для фрезы Ø16 мм Sz=0,04 мм/зуб, v=35 м/мин).

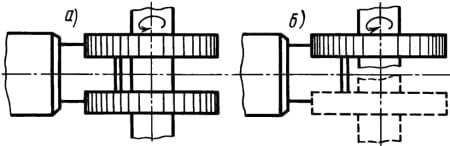

Рис. 2. Обработка лысок двумя двусторонними дисковыми фрезами (а) и одной трехсторонней дисковой фрезой (б)
Закрытые шпоночные пазы обрабатывают концевыми шпоночными фрезами; настройку фрезы по центру детали и на глубину паза также производят методом касания. Схемы обработки лысок на валах дисковыми и концевыми фрезами показаны соответственно на рис. 2 и 3.

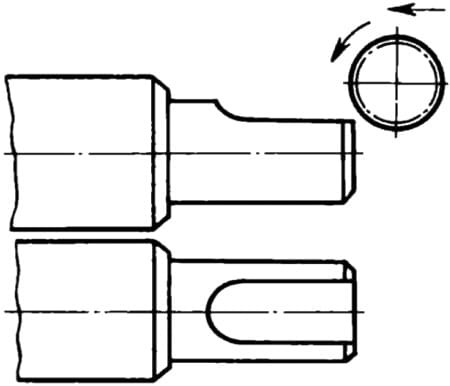

Рис. 3. Обработка лысок концевой фрезой

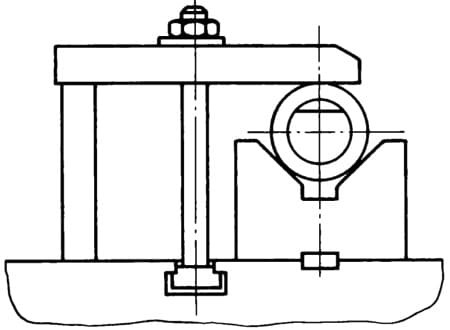

Схема зажима вала при обработке лыски концевой фрезой показана на рис. 4.
Рис. 4. Схема зажима вала
