Многоцелевые фрезерные станки - это станки оснащенные системами ЧПУ и автоматической сменой инструмента, способные выполнять нескольких различных видов обработки металла резанием. По компоновке это преимущественно одношпиндельные станки с револьверными головками или с инструментальными и револьверными головками и инструментальным магазином. Однако в практике крупносерийного производства встречаются двухшпиндельные многоцелевые станки.
Фрезерные многоцелевые станки с ЧПУ, по сравнению с обычными фрезерными станками, имеют ряд дополнительных устройств: инструментальные магазины большой емкости, механизм автоматической смены инструментов, столы-спутники с позициями ожидания и смены заготовок, систему уборки стружки и другие устройства. Общий вид многоцелевого станка модели 262ПМФ4 показан на рис. 5 в статье Компоновка фрезерного станка с ЧПУ.
Многоцелевые станки оснащены системами ЧПУ класса CNC. Эти УЧПУ имеют мини-ЭВМ с расширенной памятью, что позволяет хранить и использовать обширную технологическую информацию. Конструктивные особенности многоцелевых станков предопределяют, как правило, сравнительно длительный цикл обработки сложных деталей.
Деталь с одной установки обрабатывается с нескольких сторон, причем операции и переходы резко отличаются по сложности, по количеству используемого инструмента, по уровню режимов обработки и т.п. К тому же следует учесть высокую степень автоматизации всех процессов при работе на станках.
Подготовка многоцелевого станка к работе, например модель 262ПМФ4, производится в следующей последовательности.
- Установить приспособление с заготовкой на стол–спутник 17 и закрепить.
- Установить необходимые инструменты в соответствующие гнезда магазина.
- Сверить фактические диаметры фрез с запрограммированным значением и ввести с пульта в УЧПУ соответствующие значения коррекций на радиусы, равные половине разности указанных диаметров.
- Используя индикаторную оправку и мерный настроечный кубик, найти положение нуля программы, вернуть рабочие органы станка в нуль станка.
- Ввести с пульта в УЧПУ требуемые по УП значения смещений рабочих органов из нуля станка в нуль программы.
- Установить в фотосчитывающее устройство (ФСУ) перфоленту и ввести в УЧПУ управляющую программу.
Примечание: Многие современные УЧПУ многоцелевых фрезерных станков не имеют встроенных ФСУ. В эти станки исходная УП вводится с перфоленты с помощью переносного ФСУ, с магнитной кассеты или диска и хранится в памяти УЧПУ, так же как и отредактированная рабочая УП. Возможен также ввод УП с пульта УЧПУ или по каналам связи от базовой ЭВМ.
- Проверить введенную в УЧПУ программу моделированием процесса обработки на экране дисплея. Выполнить редактирование УП.
- Проверить УП на станке в холостом режиме, отрабатывая УП отдельными кадрами.
- Обработать первую деталь, контролируя траекторию, заданную УП, на экране дисплея. Контролировать точность обработки детали по отдельным параметрам. Ввести коррективы в УП.
- Кратко рассмотрим организацию основных режимов работы на многоцелевом станке с УЧПУ класса CNC. Станком можно управлять как с пульта станка, так и с пульта оператора УЧПУ.
Управление с пульта многоцелевого станка
С пульта многоцелевого станка можно задать следующие режимы:
- Наладка - в этом режиме осуществимы безразмерные или фиксированные перемещения исполнительных органов многоцелевого станка и управление электроавтоматикой станка с пульта оператора УЧПУ;
- Исходное положение – перемещение исполнительных органов станка в исходную точку по координатам;
- Выход в точку – перемещение исполнительных органов многоцелевого станка в точку, предшествующую найденному (указанному) кадру управляющей программы, т.е. возврат на траекторию.
Управление многоцелевым станком с пульта оператора УЧПУ
Работа с УЧПУ в диалоговом режиме позволяет быстро наладить станок на выполнение требуемой УП и запустить его в работу.
В общем случае при работе с пульта УЧПУ (рис. 1) можно задать следующие режимы подготовки и работы многоцелевого фрезерного станка:
- ввод/вывод управляющей программы или другой информации - информацию в оперативную память ЭВМ и УЧПУ можно вводить с перфоленты через фотосчитывающее устройство, с пульта оператора ручным набором или по каналам связи от внешней ЭВМ; а выводится информация на одно из периферийных устройств ЭВМ, например на перфоратор (перфоленту) или пишущее устройство;
- библиотеки управляющей программы - в этом режиме просматриваются и формируются в памяти ЭВМ УЧПУ управляющие программы;
- редактирование – изменение введенной (имеющейся) информации управляющей программы с пульта оператора;
- коррекция – работа с корректорами станка и УЧПУ;
- автомат – рабочий режим, в котором заданная управляющая программа отрабатывается станком;
- тест– проверка работоспособности УЧПУ, станка и принятой управляющей программы;
- очистка – очистка оперативной памяти ЭВМ УЧПУ и обнуление элементов электроавтоматики;
- установка – формирование программного обеспечения под конкретную модель станка.

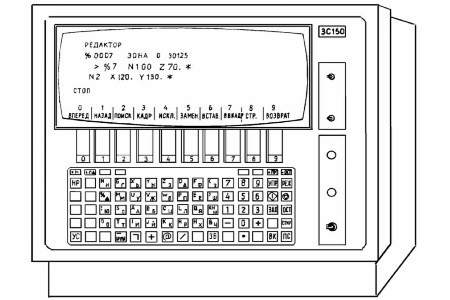

Рис. 1. Общий вид панели УЧПУ многоцелевого станка 3С150
Все действия оператора, связанные с вводом и редактированием управляющей программы индицируются на экране блока отображения символьной информации (БОСИ).
Информационное поле экрана БОСИ (рис. 1) распределяется на несколько зон, а каждая зона содержит несколько строк. Так, например, из рис. 1 следует, что УЧПУ мод. 3С150 работает в режиме «РЕДАКТОР» с управляющей программой No 7.
В кадре No 1 указано ускоренное перемещение (G0) по координате Z, а в кадре No 2 перемещения по координатам X и Y.
Все действия оператора, связанные с включением клавишей 0...9, отображаются в нижней зоне экрана.
