Карусельно-фрезерные станки предназначены для обработки плоскостей литых, кованых и штампованных деталей по методу непрерывного торцового фрезерования.
На рис. 1 показан карусельно-фрезерный двухшпиндельный станок. На станине 1 установлена стойка 2, в вертикальных направляющих которой смонтирована шпиндельная бабка 3. Бабка имеет два шпинделя 4 с приводом вращения от коробки скоростей 5, помещенной в верхней части стойки. На горизонтальных направляющих станины смонтирован стол 6, получающий во время работы медленное вращение в виде круговой подачи. Такая компоновка узлов карусельно-фрезерного станка позволяет вести фрезерование непрерывно. Обработанные детали, выйдя из зоны резания, могут быть заменены заготовками. Наличие двух шпинделей дает возможность совместить в одной операции черновое и чистовое фрезерование.

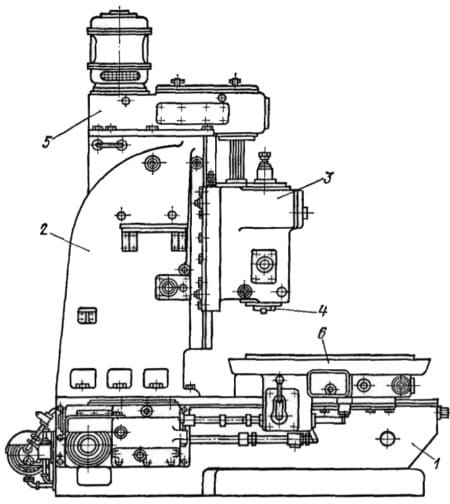

Рис. 1. Карусельно-фрезерный станок
Привод главного движения осуществляется от электродвигателя 27, расположенного в верхней части стойки, через систему зубчатых передач 1-2, 3-4 и 5-6 и гитару скоростей α1-b1 (рис. 2).
Вертикальный вал I проходит внутри шлицевой втулки с насаженными на ней косозубыми колесами 7 и 9. Первое связано с колесом 8 чернового шпинделя II, второе - с колесом 10 чистового шпинделя III. Шпиндели смонтированы в гильзах 12, которые с помощью реечных передач 11 могут устанавливаться на необходимую высоту. Вращением рукоятки 26 шпиндельную бабку перемещают вертикально. Частота вращения чистового шпинделя примерно в 1,8 раза больше, чем чернового.
Привод подачи для станков карусельно-фрезерного типа состоит из отдельного электродвигателя 28 и цепи зубчатых передач 13 ... 24 со звеном настройки α/b. Подача выключается выводом из зацепления зубчатых колес 19 и 20. Ручной поворот стола производится при помощи червяка 25 при выключенной подаче.
Рис. 2. Кинематическая схема карусельно-фрезерного станка
Карусельно-фрезерные станки имеют поворотный стол и два или три шпинделя. Заготовки размещают в приспособлениях, ориентированных и закрепленных на столе станка, частотой вращения которого задается подача при обработке. Установка и снятие заготовок осуществляются без остановки вращения стола на установочных позициях. Шпиндели станков могут быть настроены на разные виды работы. Например, у двухшпиндельного карусельно-фрезерного станка (рис. 3) фрезой 1 производится предварительное фрезерование, а фрезой 2 - получистовое или чистовое. Карусельно-фрезерные станки предназначены преимущественно для обработки плоскостей и реже производят фрезерование уступов и пазов. Применяемый режущий инструмент - торцовые фрезы или концевые фрезы.

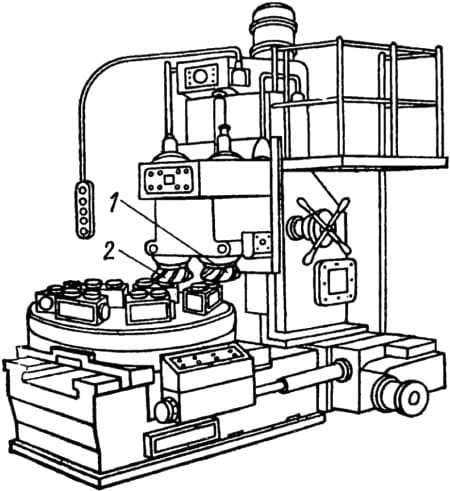

Рис. 3. Карусельно-фрезерный станок непрерывного действия
Карусельно-фрезерные и барабанно-фрезерные станки имеют круглый стол с горизонтальной осью вращения или многогранный барабан с вертикальной осью вращения, что обеспечивает круговую подачу. На стойках или на портале размещены шпиндельные головки с одним или несколькими шпинделями. Эти станки предназначены для обработки различных деталей в условиях крупносерийного и массового производства.
Станины и стойки фрезерных станков представляют собой корпусные отливки коробчатой формы с ребрами жесткости и служат для размещения основных узлов станка. На станинах выполняют литые или накладные направляющие для перемещения узлов.
