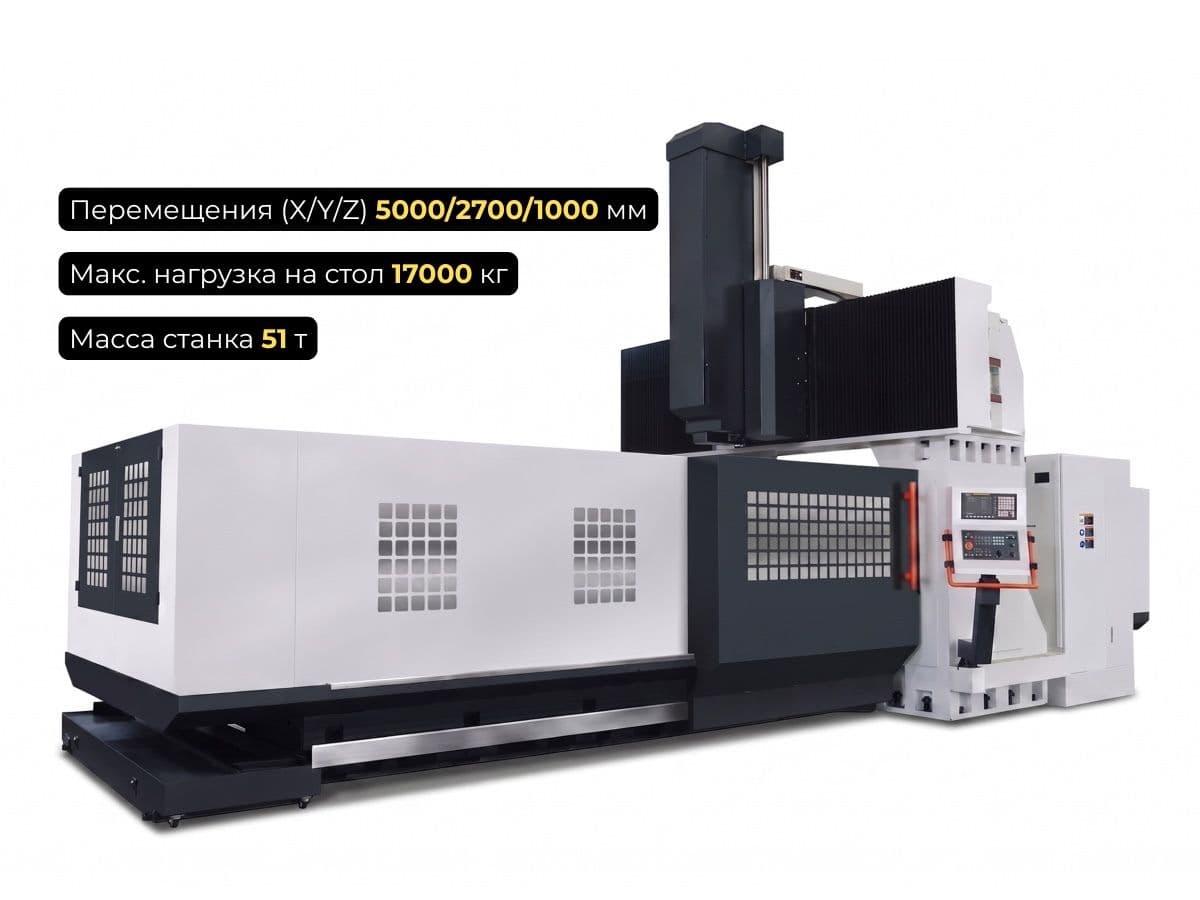

Портальный фрезерный станок с ЧПУ GMC5025 (ширина портала 2700 мм)

Портальный фрезерный станок с ЧПУ GMC5025 разработан для комплексной черновой и чистовой обработки крупногабаритных деталей массой до 17 тонн в судостроении и тяжелом машиностроении. Поставка промышленного оборудования осуществляется под заказ напрямую от производителя. Мы берем на себя полную реализацию проекта под ключ: от индивидуального подбора конфигурации до проведения ПНР и сдачи по детали.

Длина рабочей зоны станка GMC5025 позволяет решать сложные технологические задачи, недоступные для стандартного станочного парка. Модель рассчитана на жесткие условия эксплуатации, гарантируя стабильный съем стружки большого сечения при обработке кованых валов, станин промышленного оборудования или крупных элементов турбин.

Главным конструктивным отличием модификации является увеличенная рабочая зона: станок оснащен столом размером 5000×2300 мм. Тяжелая металлоемкая станина с шириной проема ворот 2700 мм предоставляет полную свободу действий при базировании пространственных узлов больших габаритов. Надежная станина способна выдерживать предельную грузоподъемность стола до 17000 кг, исключая риск прогибов под воздействием экстремального веса заготовок. Силовая обработка выполняется шпинделем с конусом BT50, интегрированным в корпусный двигатель αiI22 мощностью 22 кВт. В связке со встроенной редукторной коробкой передач этот мотор генерирует крутящий момент, необходимый для высокопроизводительной обработки резанием труднообрабатываемых и титановых сплавов.

Высокая жесткость позиционирования и плавность хода многотонных узлов достигаются за счет передовой комбинированной системы направляющих. По продольной оси X внедрена схема, где задействовано сразу четырнадцать подвижных опор, распределяющих общую массу заготовки вдоль направляющих качения. Перемещение по оси X осуществляется массивным шлифованным винтом ШВП типоразмера 8020, а по поперечной оси Y — усиленным винтом 6316. Система сохраняет точность траектории при быстрых перемещениях со скоростью до 10 м/мин.

По вертикальной оси Z (ползун с ходом 1000 мм) перемещение осуществляется по широким прямоугольным направляющим скольжения повышенной жесткости. Они гасят скручивающие нагрузки и демпфируют вертикальные ударные вибрации, возникающие при растачивании отверстий большого диаметра. Стабильность обработки на любых режимах и надежную физическую защиту от резонанса создает внушительная масса станка в 51 тонну, которая сама по себе служит монолитным фундаментом для нивелирования внешних колебаний.

Свяжитесь с нашим отделом реализации для обсуждения специальной комплектации тяжелого центра GMC5025 и проектирования фундамента под его установку. Наша команда выполняет весь комплекс инжиниринговых работ, включая ПНР на вашей площадке, сдачу станка по тестовой детали и последующее сервисное обслуживание. Чтобы узнать точную стоимость станка в нужной комплектации или получить технико-коммерческое предложение (ТКП), оставьте заявку на сайте.
