Делительную головку для непосредственного деления (рис. 1) применяют в тех случаях, когда необходимо произвести деление окружности на часто употребляемое целое число частей: 2, 3, 4, 6, 8, 12 и 24. В корпусе 1 головки размещен шпиндель 2 с поводком 3. Конус в шпинделе является элементом базирования заготовки по центровому отверстию. На заднем конце шпинделя закреплен сменный делительный диск 4, имеющий определенное число отверстий (или пазов). Фиксирование шпинделя в заданном положении осуществляют стопором 6 с помощью рукоятки 7. Чтобы повернуть шпиндель с заготовкой в следующее фиксированное положение, маховиком 5 его необходимо открепить, рукояткой вывести из зацепления стопор 6 и снова маховиком повернуть шпиндель до ввода стопора в очередное отверстие. После зажима шпинделя фрезерование заготовки можно продолжить. Простые делительные головки применяют в случаях, требующих повышенной точности деления окружности на равные или неравные части.

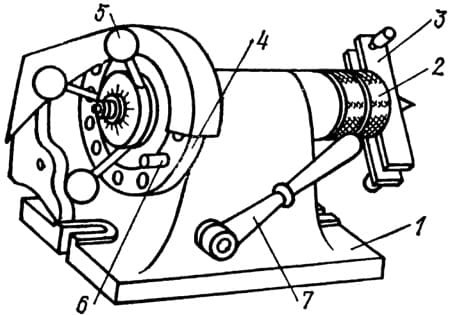

Рис. 1. Общий вид делительной головки непосредственного деления
