- Диаметр обработки 630 мм
- Отверстие шпинделя 135 мм
- Патрон 380 мм
- Расчёт КП под вашу задачу
Лизинг
Трейд ин
Доставка
Техподдержка

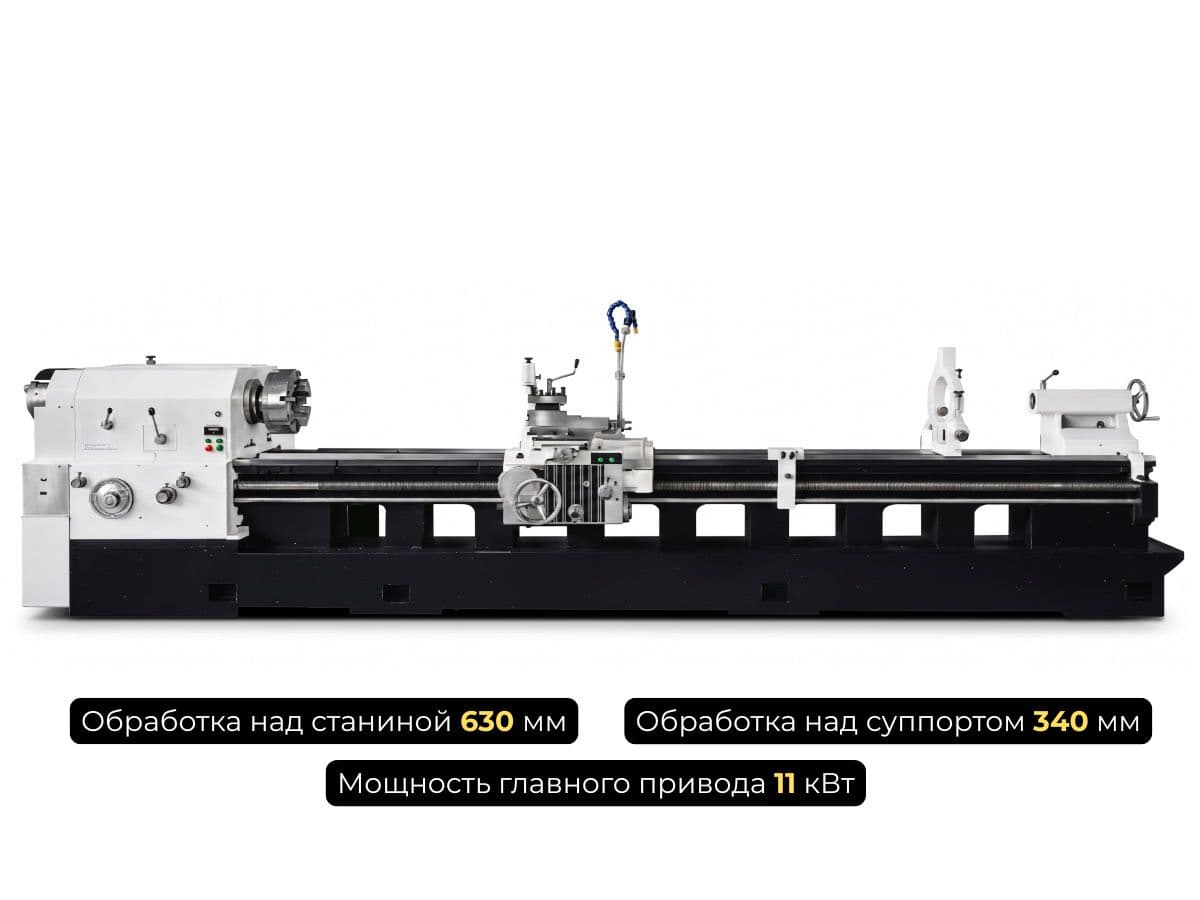

Универсальный трубонарезной токарный станок Q1313 предназначен для механической обработки труб и цилиндрических деталей на ремонтных и производственных участках. Базовая конфигурация с проходным отверстием шпинделя 135 мм и доступными типоразмерами длины станины от 1000 до 6000 мм позволяет эффективно нарезать и восстанавливать резьбовые соединения на насосно-компрессорных и бурильных трубах. Доступна поставка оборудования в лизинг с последующим проведением пусконаладочных работ.
Технические характеристики Q1313
| Параметр | Значение |
| Максимальный диаметр обработки над станиной, мм | 630 |
| Максимальный диаметр обработки над суппортом, мм | 340 |
| Варианты длины заготовки, мм | 1000... 6000 |
| Ширина направляющих станины, мм | 550 |
| Диаметр отверстия шпинделя, мм | 135 |
| Мощность главного привода, кВт | 11 |
| Перемещение по оси X, мм | 320 |
| Перемещение по оси Z, мм | 850... 5850 |
| Подача по оси Z (число ступеней / диапазон), мм/об | 26 / 0,07–1,33 |
| Подача по оси X (число ступеней / диапазон), мм/об | 22 / 0,02–0,45 |
| Быстрый ход по оси X, мм/мин | 2300 |
| Быстрый ход по оси Z, мм/мин | 4000 |
| Нарезаемая дюймовая резьба (ступени / диапазон), TPI | 40 / 2–28 |
| Ход пиноли задней бабки, мм | 205 |
| Диаметр пиноли / конус задней бабки | 100 мм / MT5 |
| Патрон, мм | 380 |
| Масса, т | 4,2 |
Универсальная модель Q1313 представляет собой классическое оборудование для ручной токарной обработки и нарезания резьбы на трубных заготовках. Конструкция шпиндельного узла дает возможность надежно центрировать прокат малого и среднего сечения для последующего формирования метрической или дюймовой резьбы (40 ступеней в диапазоне 2–28 TPI).
При допустимом диаметре обработки над направляющими 630 мм, станок отлично справляется не только с трубами, но и с фланцами, муфтами и валами. Жесткость конструкции массой 4,2 тонны в сочетании с шириной направляющих 550 мм гарантируют стабильность резания и отсутствие вибраций даже при интенсивном снятии металла.
Главный привод мощностью 11 кВт создает достаточный крутящий момент для уверенной работы с конструкционными и легированными сталями. Надежная фиксация деталей выполняется с помощью патрона диаметром 380 мм. Для поддержки длинномерного проката используется задняя бабка с конусом Морзе 5 и диаметром пиноли 100 мм.
Ручное управление делает данную модель оптимальным выбором для ремонтных баз с единичным или мелкосерийным объемом производства, где важна быстрая переналадка инструмента без написания программного кода. Если же перед вашим предприятием стоят задачи по автоматизированному и высокоточному крупносерийному выпуску продукции, рекомендуем рассмотреть модель трубонарезного токарного станка с ЧПУ QK1313, обладающей аналогичными размерными характеристиками рабочей зоны, но существенно ускоряющей процесс обработки партий деталей.
Сравнение универсального трубонарезного станка Q1313 с моделью Q1319
| Параметр | Q1313 | Q1319 |
| Диаметр отверстия шпинделя, мм | 135 | 200 |
| Патрон, мм | 380 | 520 |
| Масса, т | 4,2 | 4,5 |
| Мощность, кВт | 11 | 11 |
