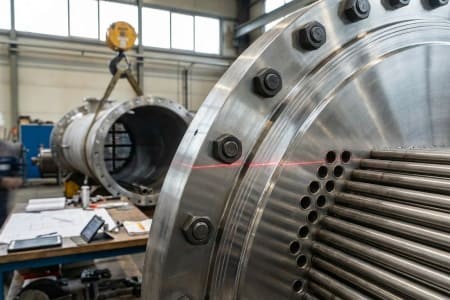

Жесткая трубная решетка неподвижно фиксируется к корпусу теплообменника фланцевым соединением или обечайкой, образуя монолитную конструкцию с высокой несущей способностью. Такое решение оптимально при температурном градиенте ΔT менее 30°C между кожухом и трубным пучком, когда термические напряжения не превышают допустимых 120–150 МПа для углеродистых сталей.
Жесткая трубная доска вырезается из плит или поковок толщиной 80–250 мм по ГОСТ 5520-79 и ГОСТ 7350-77. Типовые материалы: сталь 20 для общепромышленных аппаратов, 09Г2С для низкотемпературных применений (до -40°C), 08Х18Н10Т для пищевой и фармацевтической промышленности. Механическая обработка включает торцевое фрезерование с плоскостностью 0,1 мм/м и сверление отверстий с шагом 1,25–1,5Do.
Конструктивные преимущества и область применения
Отсутствие подвижных элементов снижает металлоемкость аппарата на 12–18% и упрощает монтаж. Канавки под развальцовку выполняются с уклоном 1:8 глубиной 3–5 мм, обеспечивая прочность соединения труб не менее 40 МПа на выдергивание. Шероховатость уплотнительных поверхностей под прокладки — Ra 1,6–3,2 мкм согласно ГОСТ 28759.3-90.
Жесткие трубные решетки используются в конденсаторах, маслоохладителях, подогревателях сетевой воды с коэффициентом теплопередачи 800–1500 Вт/(м²·К). При необходимости расширения температурного диапазона на корпус устанавливается линзовый компенсатор по ОСТ 26-02-1404-76.
Компания «Станотекс» изготавливает жесткие трубные доски различных диаметров с обязательным контролем заготовок. Чтобы уточнить технические характеристики, сроки изготовления и стоимость жестких конструкций для вашего теплообменного оборудования, свяжитесь с нашими инженерами. Мы обеспечиваем идеальную геометрию для аппаратов типа Н. Наши трубные решетки жесткого типа гарантируют надежную фиксацию трубного пучка и долговечность всей конструкции при тепловых нагрузках.
