Вал — это одна из основных деталей машин, предназначенная для передачи вращающего момента и поддержки сидящих на ней вращающихся частей (зубчатых колес, шкивов, звездочек). Понимание того, какие существуют виды и типы валов, необходимо для правильного составления технического задания на производство. Классификация этих изделий базируется на их геометрической форме, назначении и конструктивных особенностях.

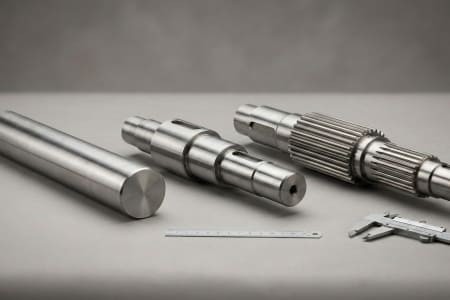

Самым распространенным типом являются прямые валы. В зависимости от профиля продольного сечения они делятся на гладкие (постоянного диаметра по всей длине) и ступенчатые. Ступенчатая конструкция и элементы вала наиболее технологична и удобна для сборки: уступы служат упорами для подшипников и зубчатых колес, упрощая их монтаж и фиксацию. Также встречаются полые валы, которые при незначительном снижении прочности имеют гораздо меньший вес и позволяют пропускать внутри себя другую деталь или подавать смазку.
Более сложными являются коленчатые валы (используются в поршневых машинах для преобразования движения) и гибкие валы (для передачи момента между осями, меняющими свое положение). Отдельно стоит выделить валы-шестерни, где зубчатый венец нарезан непосредственно на теле детали, что повышает надежность при малых габаритах.
Любой вал состоит из функциональных участков. Опорные части, которыми вал лежит в подшипниках, называют цапфами. Если цапфа находится на конце вала — это шип, если в средней части — шейка. Для фиксации деталей в осевом направлении используются буртики, а для снижения концентрации напряжений в местах перехода диаметров обязательно выполняются галтели (радиусные скругления). Концевая часть вала (консоль) часто имеет шпоночный паз или шлицы для передачи момента.
В зависимости от условий работы, валы опираются на опоры скольжения или качения. Правильно спроектированная кинематическая схема и геометрия вала — залог долговечности всего механизма.
Независимо от того, какой тип детали заложен в вашей конструкции — простой гладкий или сложный ступенчатый вал-шестерня, — мы сможем воплотить его в металле. Наше предприятие выполняет профессиональное изготовление валов в строгом соответствии с КД.
