Устройство Фундаментов Под Станок С Чпу По Металлу

устройство фундаментов под станок с ЧПУ

Рассмотрим такую важнейшую тему, как устройство фундаментов под металлорежущий станок с ЧПУ. Ведь если сделать что-нибудь неправильно или что-то упустить, то это может уменьшить ресурс станка вдвое, а все точностные показатели будут хуже на порядок. В данной статье рассмотрим технические условия на фундамент (марка бетона, прочность, план заливки), методы крепления станка к фундаменту и о его выверке по уровню.

Информация будет полезна каждому, кто планирует купить себе обрабатывающий центр с чпу, фрезерный станок портального типа либо другое металлообрабатывающее оборудование.

Итак, фундамент является основанием станка и если он сделан правильно, то он придает столу необходимую жесткость и обеспечивает соответствие точностных характеристик на долгое время. Также фундамент уменьшает влияние на работу соседнего оборудования. Заметим, что хоббийные и настольные станки малых серий можно устанавливать без фундамента. Конечно станок можно установить и на виброопоры, но тогда придется мириться с тем что при работе станка будет повышенная вибрация, в результате чего вы получите повышенный и неравномерный износ и снижение точностных характеристик. К тому же станок не закрепленный к фундаменту всегда стоит на трех точках опоры и эти точки опоры всегда меняются при перемещении рабочего органа. Чтобы фундамент соответствовал требованиям его необходимо изготавливать в соответствии с техническим заданием, которое полностью расписано в документации, прилагаемой к станку и содержит чертежи фундамента устанавливаемого станка.

Конфигурация фундамента очень сильно зависит от самого станка, то есть фундамент фрезерного станка не подойдет к фундаменту токарного станка. Фундамент для станочного оборудования представляет собой монолитную бетонную основу, которая располагается полностью под станком или под несущими тумбами. Все габариты для подготовки фундамента можно найти на плане фундамента. Для удобства выполнения работ по выкапыванию ямы для фундамента необходимо заранее, на полу, очертить мелом габариты фундамента.

Среди технических требований к фундаменту хочется выделить несущую способность грунта, она должна соответствовать 5 килограммам на один квадратный сантиметр. При необходимости фундамент дополнительно нагружают к примеру бетонными блоками, которые превышают массу станка в 3-4 раза.

Заливка фундамента станков

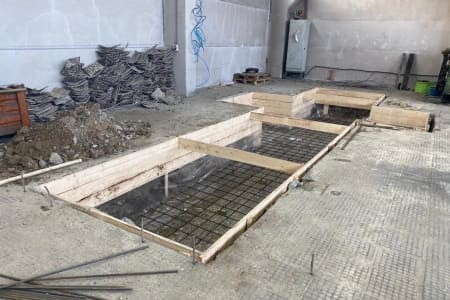

Перед тем, как производить заливку фундамента станка, необходимо определиться с помощью чего вы будете крепить станок к фундаменту. Если это будет выполняться с помощью анкерных болтов, то заранее необходимо выполнить опалубку для анкерных колодцев. Для станков повышенной точности средних размеров фундамент необходимо армировать единой решеткой по всей длине и ширине и высоте с размером ячейки 200 мм. Диаметр арматуры зависит от величины фундамента и может быть от 12 до 20 мм.

Для заливки фундамента металлообрабатывающего станка применяем бетонную смесь с объемным соотношением три части щебня 1 часть цемента и 1 часть песка. Марка бетона должна быть не ниже М250. Глубина фундамента должна составлять не менее 60% от площади поверхности фундамента.

Монтаж станка на фундамент необходимо выполнять при достижении прочности бетона не менее 50% от проектных значений. Это примерно 7 дней при температуре 20оC.

Запуск станка можно выполнять при достижении 70% прочности бетона от проектных значений, это примерно 15 дней. Срок полного отвердения бетона составляет 28 дней.

Расчет фундамента станка

Прочность бетона в готовом фундаменте может быть быстро оценена по звуку и ударам. Когда прочность бетона соответствует от 30 до 50 кг/см2, то звук от ударов молотка получается мягкий и при ударе получается вмятина с осыпающимися краями. При нанесении рисок острым зубилом фундамент режется и сыпется. В случае, когда прочность бетона соответствует от 60 до 90 кг/см2, то звук от ударов молотка будет глуховатым, после ударов на поверхности остаются небольшие вмятины и следы. При нанесении рисок острым зубилом фундамент штрихуете на глубину от 1 до 1,5 мм. Когда прочность бетона составляет примерно 110-120 кг/см2, то звук от ударов молотка будет звонкий и после удара почти не остается следов, а острое зубило при легком штриховании оставляет слабый след.

Согласно технического задания на фундамент верхняя его часть должна быть ровной и гладкой без уклонов и неровностей. Допустимое отклонение фундамента следующее:

  • по плоскости в любом направлении на 500 мм допустимое отклонение 0,2 мм;
  • по высоте допустимо отклонение на 5 мм;
  • по уклону на длину 1 метр допустимо отклонение на 1 мм.

Когда фундамент окончательно готов, приступаем к монтажу станка. В начале очищаем нижнюю часть станины от консервации и грязи, особенно места прилегания.

Анкера, при стягивании испытывают силу, которая постоянно вытаскивает анкерный болт из фундамента, поэтому конструкция анкеров имеют форму крюка в основании, благодаря чему обеспечивается надежное крепление и исключается вибрация. У химических анкеров жесткость крепления выполняется раствором, который проникает глубоко в поры фундамента.

Выполняя монтаж станка на анкерные болты фундамента, анкерные колодцы надо залить водой, которую необходимо удержать течение 6-8 часов для лучшей пропитки фундамента. В дальнейшем анкерные колодцы заливаются малоусадочным бетоном не ниже М300. Данный бетон мы держим 4 дня постоянно смачивая водой для лучшего твердения. Фундамент станка это стапель, который необходим для сборки и проверки станка на точность.

При наличии технологического пола более 300 мм монтаж станка на химические анкеры происходит следующим образом. Анкерные колодцы под химические анкера выполняются с помощью бура, диаметр которого больше на 2-4 мм, чем сам анкерный болт. Глубина анкерного колодца обычно указана в плане фундамента. После выполнения колодцев выполняем разметку на шпильках с резьбой М12 для дальнейшего отрезания и получения нужной длины. Далее с помощью наждачного станка обтачиваем фаски и удаляем заусенцы, после чего на шпильки накручиваем гайки.

Монтаж станков на фундамент

Затем выполняя монтаж станка на фундамент ставим его на пластины и затягиваем анкерные болты таким образом, чтобы отверстие в пластинах совпадали с отверстиями анкерных колодцев. Затем приготавливаем специальный монтажный пистолет вместе с быстротвердеющий химической смесью и с помощью строительного пистолета заливаем в анкерные колодцы химический раствор. Данная смесь является основой химического анкера, которая не позволит шпильке выйти из анкерного колодца. Такая смесь при затвердении подобна камню, так что если она при заливке случайное попадет на станок, то необходимо убрать раствор как можно быстрее, чтобы не откалывать его в твердом состоянии.

После заливки раствором вставляем заготовленные шпильки в анкерные колодцы, простукиваем их для больших усадки и ждем затвердевания химического раствора 24 часа. Фундамент для станка готов.

После установки станка на фундамент производим выверку станка по уровню, с помощью двух способов:

  • регулировка по уровню при помощи клиновых регулировочных башмаков, либо регулировочных болтов на самом станке;
  • регулировка с помощью специальных клиньев.

Принцип действия примерно одинаковый, так как все эти приспособления изменяют высоту установки станка.

Принцип действия регулировочного болта следующий: анкерный болт прижимает станок к фундаменту придавая необходимую жесткость, то есть при затягивании анкерного болта станок сильнее прижимается к фундаменту.

Регулировочный болт выполняет обратную функцию, то есть закручивая он упирается в специальную проставочную пластину с размерами 100х100х10 мм и выталкивает станок вверх. С помощью регулировочных болтов мы выравниваем станок и выверяем с помощью станочного уровня.

Далее опишем алгоритм проверки правильности выверки станка. Для начала необходимо установить суппорт станка по центру перемещений, после чего используя станочный уровень установленный в центре стола в двух взаимно перпендикулярных положениях выставить станок. Затем также проверить уровень станка установив уровни в остальных точках станка по краям направляющих.

После того, как станок полностью выверен, мы затягиваем динамометрическим ключом анкерные болты. Моменты затяжек можно найти в таблице на рис. 1. Из приведенной таблицы мы видим, что анкерные болты М12 необходимо затягивать силой 24 Нм.

Моменты затяжек анкерных болтов фундамента станка

Рис. 1. Моменты затяжек анкерных болтов фундамента станка

После выверки по уровню станка, его станину можно дополнительно залить бетонным раствором у основания, это дополнительно увеличит жесткость, но затруднит дальнейшее регулирование уровня. Место заливки фундамента необходимо выбирать из следующих соображений:

Рабочая зона станка должна быть достаточной для управления станка, технического осмотра и ремонта станка.

Необходимо чтобы все двери станка беспрепятственно открывались.

Фундамент выполненный согласно техзадания не только продлит срок службы вашего оборудования, но и сделает хорошим ваше настроение, так как ваш станок будет работать как часы.
