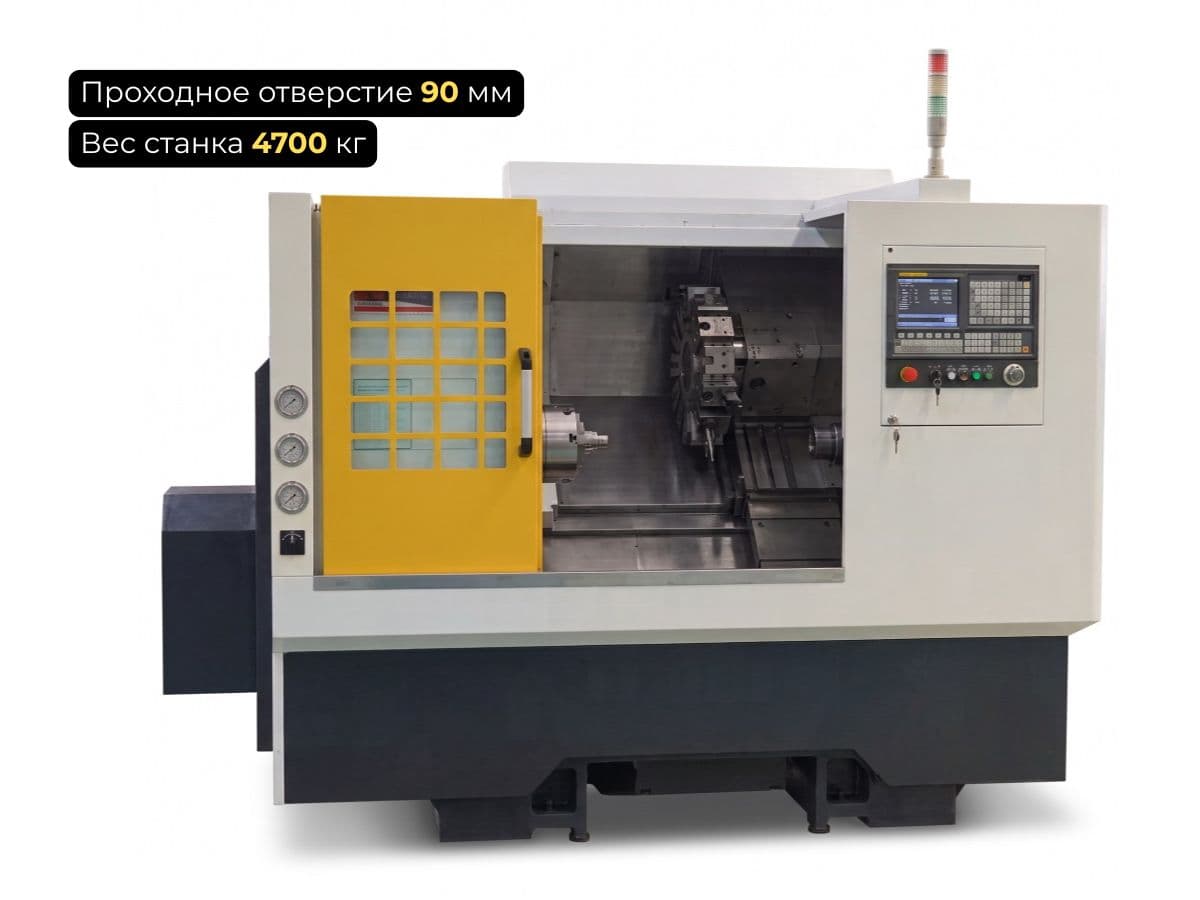

Токарный автомат с наклонной станиной ТА90 ПРО (отверстие шпинделя 89 мм)

ТА90 ПРО — модель токарного станка с наклонной станиной с наибольшим диаметром прутка: цанга рассчитана на заготовку до 89 мм, что закрывает точение крупных фланцев, ступиц и заготовок под шестерни, для которых характеристики предыдущих моделей уже недостаточны. Наклонная монолитная станина и система ЧПУ Синтек (Syntec) общие для базового исполнения и версии Т с гидравлической задней бабкой, также у обеих версий в комплектацию включена 12-позиционная револьверная головка.

ТА90 ПРО занимает верхнюю строчку каталога станков с наклонной станиной по диаметру прутка - до 89 мм, поэтому его приобретают в случаях, когда толщина проката выходит за пределы возможностей младших моделей. Конструктивно это тот же принцип монолитной станины и ЧПУ Синтек (Syntec), что и у ТА75 ПРО, но с запасом по сечению заготовки и по массе узла.

Как и другие модели линейки, ТА90 ПРО собирается в двух вариантах. Без задней бабки зона обработки ограничена диаметром вращения 450 мм и длиной 350 мм. С гидравлической задней бабкой (ход 450 мм, конус Морзе 5) диаметр вращения вырастает до 700 мм, а длина обработки — до 600 мм, что нужно при точении валов и переходников с поджимом центром.

Разница между исполнениями заметна и в системе перемещений: в версии с задней бабкой направляющие качения по осям X и Z установлены роликовые 35 и 40 мм (в отличии от 30 и 30 мм в базовой), а диаметр ШВП по оси Z увеличен до 4010 мм — запас жёсткости рассчитан на вылет и вес длинномерной заготовки. Точность позиционирования ±0,01 мм и повторяемость ±0,005 мм одинаковы для обоих исполнений.

Шпиндель A2-8 мощностью 15 кВт развивает скорость до 3000 об/мин — этого достаточно, чтобы удерживать режимы резания на прутке большого диаметра без потери производительности. 12-позиционная револьверная головка со сменой инструмента за 0,2 сек выполняет точение, расточку резцом до ⌀35 мм и канавочные переходы в одном цикле; в модификации Т головка идёт в межцентровом варианте 100, в базовой версии 80 мм.

Из-за увеличенного сечения прутка ТА90 ПРО чаще ставят на участки предприятий выполняющих: крупноузловое производство в машиностроении, производство фланцевых соединений и трубопроводной арматуры, изготовление заготовок под редукторные шестерни. Конкретное исполнение подбирается под деталь — уточняйте у менеджера, какая версия подойдёт под вашу номенклатуру.

Чтобы получить точную стоимость станка ТА90 ПРО в нужном исполнении, технико-коммерческое предложение (ТКП) или условия лизинга — оставьте заявку на сайте или свяжитесь с отделом продаж.
