Цена по запросу
- Проходное отверстие шпинделя 46 мм
- Скорость перемещения суппорта до 30 м/мин
- Линейные роликовые направляющие 30 мм
- Проведение шеф-монтажа и лизинг
Лизинг
Трейд ин
Доставка
Техподдержка

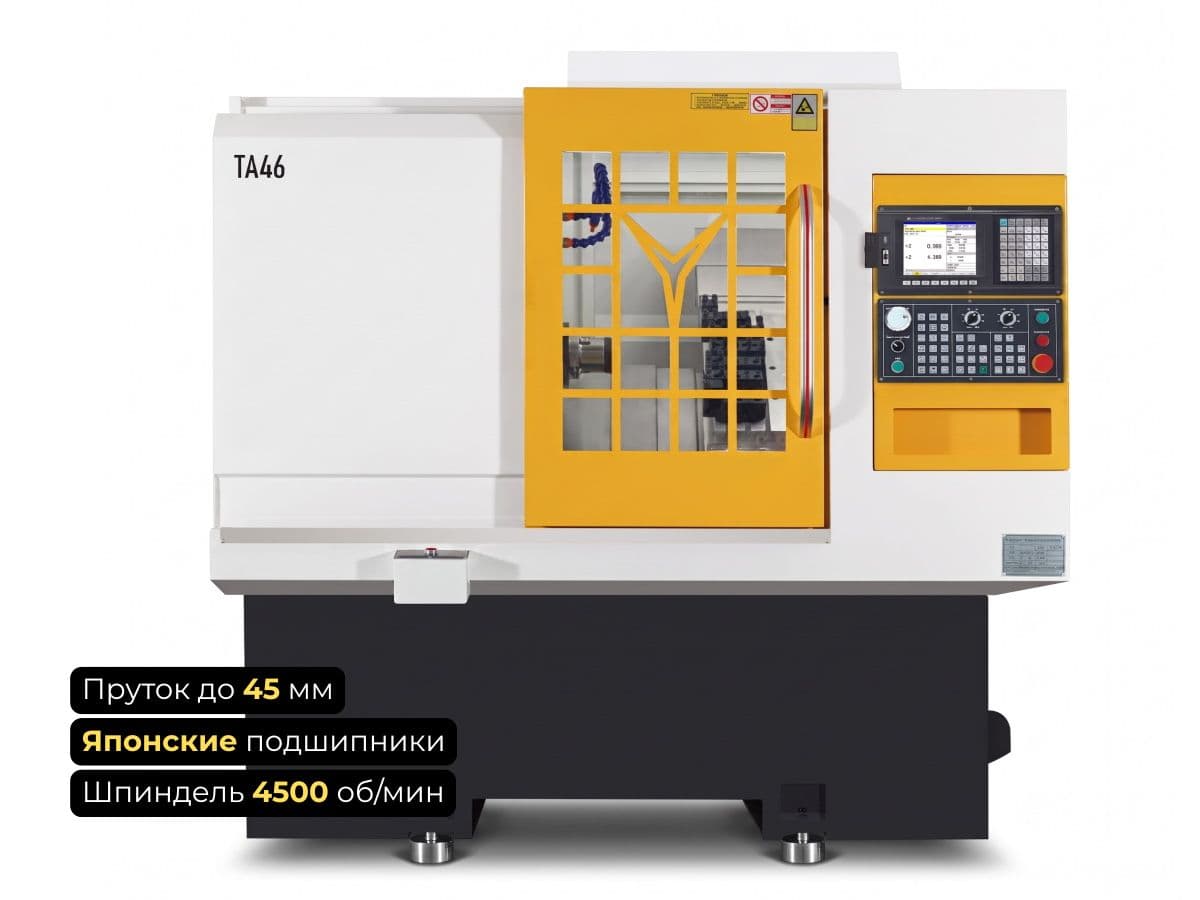

Высокоточный токарный станок с наклонной станиной ТА46 представляет собой индустриальное металлообрабатывающее оборудование с ЧПУ для обработки средних серий деталей в цанговых и кулачковых патронах. Тяжелая конструкция адаптирована под высокие механические нагрузки и оснащается приводом главного движения мощностью 5,5 кВт. Вы можете купить модель ТА46 с комплексом пусконаладочных работ и долгосрочной гарантией.
Технические характеристики ТА46
| Параметры | ТА46 | ТА46 ПРО |
| Конструкция станины | Чугунная на стальной сварной тумбе (составная) | Чугунная цельнолитая |
| Система ЧПУ в базе | Китай | Синтек (Syntec 6TA-E), Тайвань |
| Макс. диаметр прутка, мм | 45 | 45 |
| Макс. диаметр вращения над станиной, мм | 380 | 480 |
| Макс. диаметр точения над станиной, мм | ⌀150 с патроном 6″ | ⌀200–250 (реком. для патрона A5/6″) |
| Макс. длина обработки, мм | 350 | 300(340) в цанге / ~250(270) в патроне |
| Высота центров, мм | 50 | 60 |
| Сечение резца, мм | 16×16 | 20×20 (расточной до ⌀25) |
| Перемещение по оси X, мм | 1000 | 900 |
| Перемещение по оси Z, мм | 400 | 320(340) |
| Скорость быстрых перемещений X/Z, м/мин | 18/18 | 24/30 |
| Точность позиционирования, мм | ±0,0075 | ±0,0075 |
| Отверстие шпинделя, мм | 46 | 46 |
| Тип шпинделя | A2-5 | A2-5 |
| Макс. частота вращения шпинделя, об/мин | 4000 | 4500 |
| Мощность двигателя шпинделя, кВт | 5,5 | 5,5 |
| Угол наклона станины, градусов | 30 | 35 |
| Линейные направляющие, мм | Шариковые 30 (Китай) | Роликовые 30 (Тайвань) |
| ШВП (шарико-винтовая пара), мм | 32 (Китай) | 3210 (Тайвань) |
| Приводы подач осей X/Z | 1,5 кВт | 8,4 Н·м |
| Опорные подшипники | Китай | Начи (Nachi), Япония |
| Габаритные размеры (Д×Ш×В), мм | 2120×1620×1700 | 2000(2200)×1650×1750 |
| Масса станка, кг | 2350 | 2400(2500) |
Примечания:
* Реальная длина точения зависит от используемой оснастки. При работе с компактным цанговым патроном используется почти весь полезный ход оси Z. При установке классического трехкулачкового патрона вылет кулачков уменьшает полезную зону обработки по длине примерно на 60–80 мм.
Металлообрабатывающие токарные станки с наклонной станиной ТА46 и ТА46 ПРО представляют собой силовые агрегаты, рассчитанные на непрерывную многосменную эксплуатацию. Оборудование ориентировано на выпуск средних серий продукции в авиастроении, приборостроении и оборонно-промышленном комплексе. Геометрия узлов адаптирована для стабильного снятия больших припусков с заготовок сложной формы из труднообрабатываемых сталей и нержавеющих сплавов.
Главное отличие модификации ПРО заключается в ее конструктивной базе. Чугунная наклонная станина с углом 35 градусов у ТА46 ПРО отливается единым монолитом. Отсутствие сварных соединений между станиной и тумбой полностью устраняет внутренние напряжения металла. Благодаря такой жесткой цельной конструкции существенно увеличивается общий срок службы станка и повышается его эксплуатационный ресурс при многосменной работе под высокими нагрузками. Цельнолитой чугун великолепно поглощает резонансные колебания от шпинделя, работающего на частоте до 4500 оборотов в минуту. В результате станок ТА46 ПРО значительно дольше сохраняет свои первоначальные точностные характеристики во времени, избавляя производство от частых юстировок и существенно снижая износ режущих пластин.
Перемещения по осям у ТА46 ПРО происходят по высокоточным роликовым направляющим шириной 30 мм производства Тайвань и прецизионным шарико-винтовым парам 3210. В сочетании с японскими подшипниками создает колоссальный эксплуатационный ресурс механической части. Быстрые перемещения по осям достигают 30 метров в минуту, сокращая вспомогательное время и повышая общую рентабельность цеха.
Чтобы узнать точную стоимость станка ТА46 в нужной комплектации, получить технико-коммерческое предложение (ТКП) или обсудить условия лизинга, оставьте заявку на сайте или свяжитесь с нашим отделом продаж.
Сравнение технических характеристик ТА36 и смежных моделей ТА25 и ТА46
| Параметр | ТА36 | ТА46 | ТА46Т ПРО |
| Макс. диаметр прутка, мм | 35 | 45 | 45 |
| Перемещение по оси Z, мм | 230 | 400 | 500 |
| Макс. диаметр вращения, мм | 300 | 380 | 500 |
| Задняя бабка | Нет | Нет | Есть |
