Цена по запросу
- Мощность двигателя шпинделя 11 кВт
- Линейные роликовые направляющие до 45 мм
- Время смены позиций револьвера 0,2 сек
- Профессиональное обучение и шеф-монтаж
Лизинг
Трейд ин
Доставка
Техподдержка

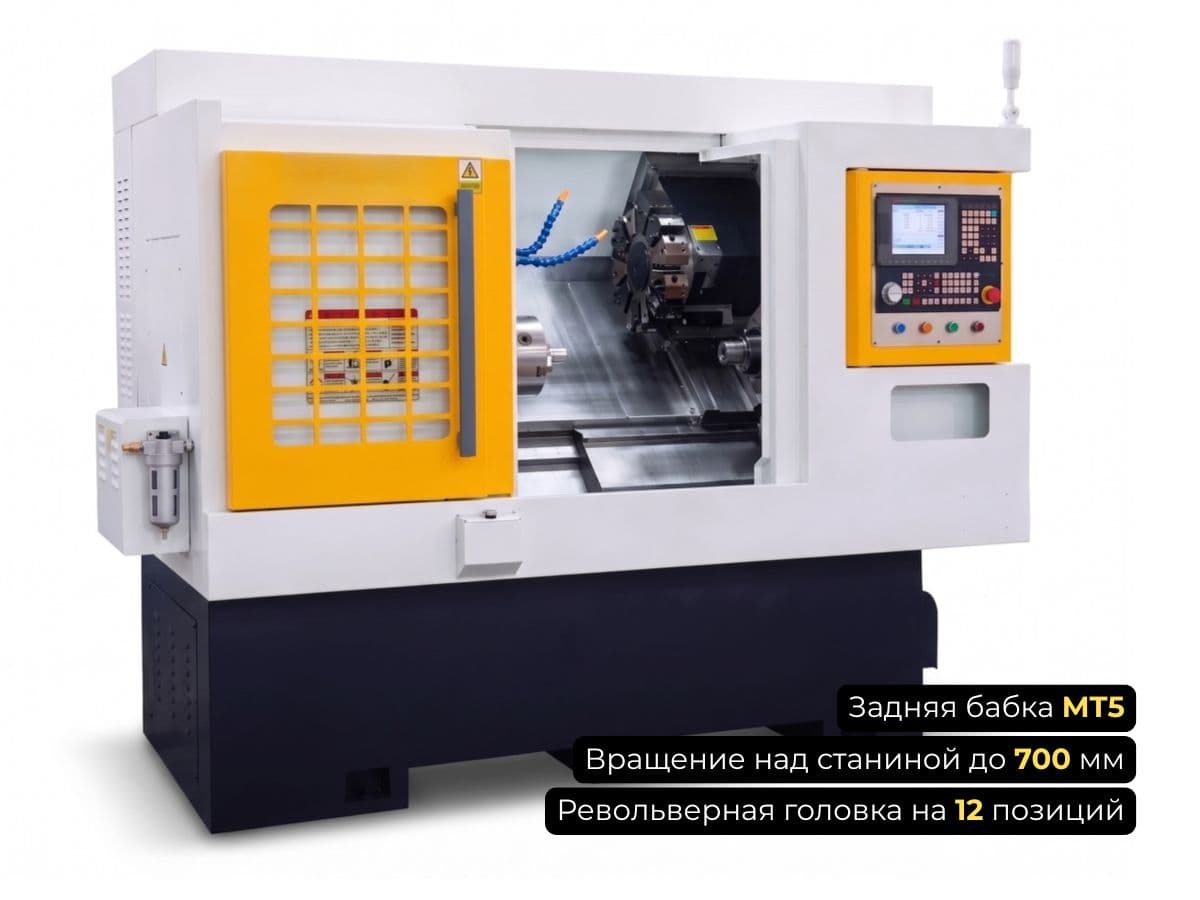

Производительный токарный станок ТА46Т ПРО с наклонной станиной представляет собой металлообрабатывающее оборудование, оснащенное встроенной гидравлической задней бабкой для обработки длинных заготовок типа валов и осей. Станок укомплектован мощным силовым приводом шпинделя на 7,5/11 кВт. Вы можете купить данную модель с доставкой, пусконаладочными работами и обучением персонала.
Технические характеристики ТА52Т
| Параметры | ТА52Т | ТА52Т ПРО |
| Конструкция станины | Чугунная на стальной сварной тумбе (составная) |
Монолитная чугунная (цельнолитая) |
| Система ЧПУ в базе | Китай | Синтек (Syntec 22TA), Тайвань |
| Макс. диаметр прутка, мм | 51 | 51 |
| Макс. диаметр вращения над станиной, мм | 500 | 700 |
| Рекомендуемый макс. диаметр обработки, мм | ⌀200 | ⌀250–300 (до ⌀500 по ходу суппорта) |
| Максимальная длина обработки, мм | 450 в патроне | 570 в цанге (~520–540 в патроне 8″) |
| Перемещение по оси X, мм | 420 | 550 |
| Перемещение по оси Z, мм | 520 | 600 |
| Скорость быстрых перемещений X/Z, м/мин | 18/18 | 20/24 |
| Точность позиционирования, мм | ±0,0075 | ±0,005 |
| Тип шпинделя | A2-6 | A2-6 |
| Макс. частота вращения шпинделя, об/мин | 3000 | 4000 |
| Мощность двигателя шпинделя, кВт | 7,5 | 11 |
| Размер гидравлического патрона, дюйм | 8 | 8 |
| Тип револьверной головки | Серво | Серво |
| Количество позиций инструмента, шт | 12 | 12 |
| Сечение резца, мм | 25×25 | 25×25 |
| Макс. диаметр расточного резца, мм | ⌀32 | ⌀35 |
| Время индексации соседнего инструмента, сек | 0,34 | 0,2 |
| Перемещение задней бабки, мм | 400 | 450 |
| Привод перемещения задней бабки | Гидро | Гидро (роликовые направляющие) |
| Конус центра задней бабки | MT4/MT5 | MT5 |
| Линейные направляющие по X, мм | 35 (Китай) | Роликовые 35 (Тайвань) |
| Линейные направляющие по Z, мм | 35 (Китай) | Роликовые 45 (Тайвань) |
| ШВП по оси Z, мм | 40 (Китай) | 4010 (Тайвань) |
| Опорные подшипники | Китай | Начи (Nachi), Япония |
| Приводы подач осей X/Z | 2,6 кВт | 11 Н·м |
| Система смазки | Автоматическая | Автоматическая |
| Габаритные размеры (Д×Ш×В), мм | 2650×1500×1900 | 2750×2100×2300 |
| Масса станка, кг | 3500 | 4500 |
Примечания:
- Диаметр дисков/фланцев: Значение ⌀ 500 мм у модели ТА52Т ПРО обусловлено большим ходом суппорта по оси X (550 мм) и реализуется на технологических оправках. При стандартной установке гидравлического 3-кулачкового патрона 8″ рекомендуемый безопасный диаметр обработки составляет до ⌀ 250–300 мм.
- Длина обработки: Указанное значение 570 мм у ТА52Т ПРО рассчитывается при работе в цанговом патроне. При использовании стандартного 3-кулачкового патрона 8″ вылет кулачков уменьшает полезную рабочую длину ориентировочно на 60–80 мм. У станка ТА52Т запас в 70 мм между ходом оси Z (520 мм) и заявленной длиной детали (450 мм) уже учитывает работу с базовым кулачковым патроном.
Современные автоматизированные станки данного класса представляют собой эффективное токарное оборудование, предназначенное для непрерывной многосменной эксплуатации. Наличие автоматической смены инструмента позволяет эффективно интегрировать эти станки в условия гибких автоматизированных производств. Конструктивное исполнение узлов оптимизировано для нужд транспортного машиностроения, станкостроительной отрасли и предприятий энергетического сектора, где требуется скоростная обработка деталей в крупных объёмах.
Для производств с высокими технологическими требованиями идеальным решением станет модификация ТА52Т ПРО. Этот станок базируется на монолитной наклонной чугунной станине, общая масса при этом составляет 4500 кг. В результате, такой конструктив эффективно гасит вибрации, возникающие при скоростном черновом и финишном точении деталей, кратно увеличивая эксплуатационный ресурс станка. Литой чугун поглощает резонансные волны от шпинделя с мощностью двигателя 11 кВт на частотах до 4000 оборотов в минуту. За счет этого станок ТА52Т ПРО максимально долго сохраняет свои исходные характеристики точности в пределах жесткого паспортного допуска ±0,005 мм.
Кинематика станка версии ПРО выстроена на прецизионных роликовых направляющих качения шириной 35 мм по оси X и увеличенной ширины 45 мм по оси Z. Поскольку роликовый контакт обладает практически нулевой склонностью к износу при высоких нагрузках, первоначальная точность станка удерживается на протяжении длительного периода наработки без проведения регламентных юстировок. Револьверная головка на 12 позиций осуществляет смену инструмента всего за 0,2 секунды, обеспечивая существенное сокращение вспомогательного времени операции. Жесткая фиксация инструментального диска прецизионной муфтой исключает возникновение люфтов под нагрузкой, что минимизирует вибрации резцов сечением 25×25 мм и предотвращает преждевременный износ режущих пластин.
Чтобы узнать точную стоимость токарного станка ТА52Т с наклонной станиной в нужной комплектации, получить технико-коммерческое предложение (ТКП) или обсудить условия лизинга, оставьте заявку на сайте или свяжитесь с нашим отделом продаж.
