Цена по запросу
- Рабочий ход по осям X/Y 8000/4000 мм
- Макс. вес заготовки до 20 тонн
- Пусконаладочные работы БЕСПЛАТНО
- Производитель Станотекс (Россия)
Лизинг
Трейд ин
Доставка
Техподдержка

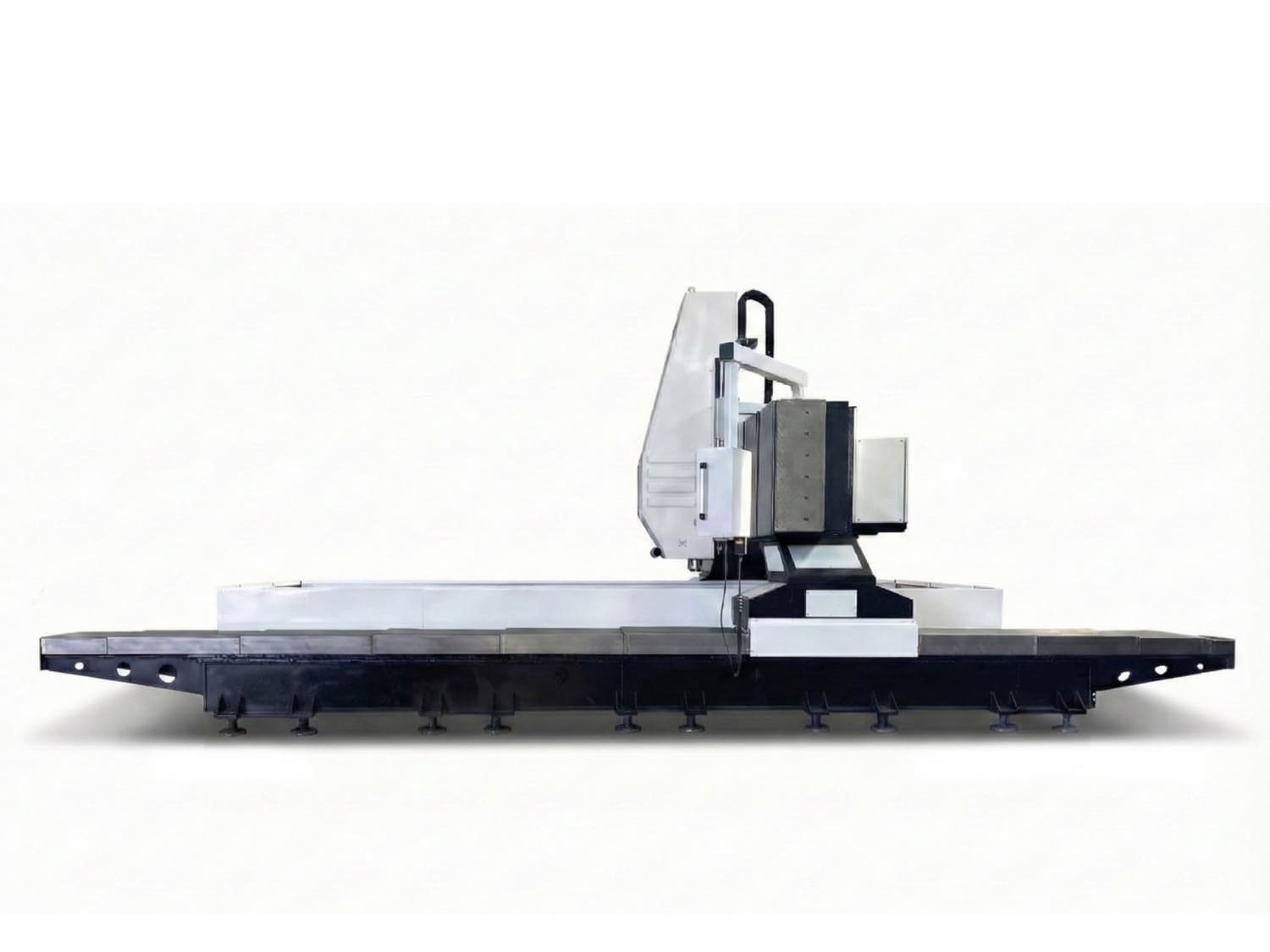

Флагман завода «Станотекс» — уникальный портальный комплекс ФЦ8040Г. Рабочая зона 8000х4000 мм позволяет решать задачи национального масштаба: обработка элементов атомных реакторов, корпусов судов, горно-шахтного оборудования. Это не просто станок, а полноценная портальная установка, проектируемая и изготавливаемая под конкретные технологические процессы заказчика.
Технические характеристики
| Исполнение | тип Гантри |
| Система ЧПУ (на выбор) | NewKerCNC, FMS, GSK |
| Перемещение по осям X/Y, мм | 8000/4000 |
| Перемещение по осям Z, мм | 600 (1000) |
| Точность позиционирования, мм | +/-0,05 |
| Повторяемость позиционирования, мм | +/-0,05 |
| Дискретность (X/Y/Z), мм | 0,001 |
| Конус шпинделя | BT50 |
| Максимальные обороты шпинделя, об/мин | 6000 |
| Мощность электродвигателя шпинделя, кВт | 15 (22/27) |
| Мощность электродвигателей приводов (X/Y/Z), кВт | 7,5 |
| Емкость магазина инструмента, шт | 10 |
| Макс. нагрузка на стол, кг | 20000 |
| Рабочая скорость подачи, мм/мин | 5-7000 |
| Габариты станка, мм | 10080х7010х3740 |
| Масса, кг | 9000 |
Базовая комплектация
| Система ЧПУ |
| Станина |
| Шпиндель |
| Сопла подачи СОЖ (расположены вокруг шпинделя) |
| Главный привод и привод подачи |
| Двигатели X,Y,Z |
| Направляющие качения |
| Охлаждение шпинделя |
| Пневматический пистолет для удаления стружки с детали и станка |
| Портативный маховик для ручного управления |
| Ограждение зоны обработки |
| Централизованная система смазки |
| 3-х цветный индикатор режимов работы станка |
| Регулировочные опоры |
| Освещение рабочей зоны |
| Электрошкаф с электрооборудованием |
| Трансформатор напряжения |
| Инструкция по программированию ЧПУ |
| Инструкция по эксплуатации |
Дополнительная комплектация
| Поворотный стол (4-я ось) |
| Увеличенный инструментальный магазин |
| Оптические линейки |
| Стружкоуборочный конвейер шнекового типа с баком |
| Стружкоуборочный конвейер ленточного типа с баком |
| Задняя бабка к поворотному столу с задним центром и ручным зажимом пиноли |
| Контактные измерительные системы |
| Увеличение высоты портала (ось Z) |
| Зажимные приспособления |
| Комплект вспомогательного и режущего инструмента |
| Цанговые патроны (переходники) |
| Цанги |
| Постпроцессор |
| Инструменты и инструментальный ящик |
| Набор полезных аксессуаров: стол для записей, инструментальная полка, держатели |
Портальная установка ФЦ8040Г собирается под конкретные задачи заказчика. Исходя из чертежей ваших изделий, мы рассчитываем необходимые параметры жесткости и подбираем комплектацию. Такой подход позволяет получить оборудование, которое на 100% соответствует требованиям вашего производства, не переплачивая за ненужные опции.
Технические особенности ФЦ8040Г:
- Масштаб: Уникальные габариты позволяют обрабатывать детали, которые невозможно разместить на стандартном серийном оборудовании.
- Проектный подход: Мы разрабатываем техническое задание на фундамент, технологию обработки и подбираем режущий инструмент.
- Сервис: Шеф-монтаж, настройка геометрии и обучение персонала входят в обязательный пакет услуг.
Если ваша цель — купить портальный комплекс ФЦ8040Г с технической поддержкой в России, наш завод готов реализовать этот проект.
