Цена по запросу
- Рабочие перемещения 6000x4000x600 мм
- АСИ и инструментальный магазин
- Пусконаладочные работы и обучение
- Производитель Станотекс (Россия)
Лизинг
Трейд ин
Доставка
Техподдержка

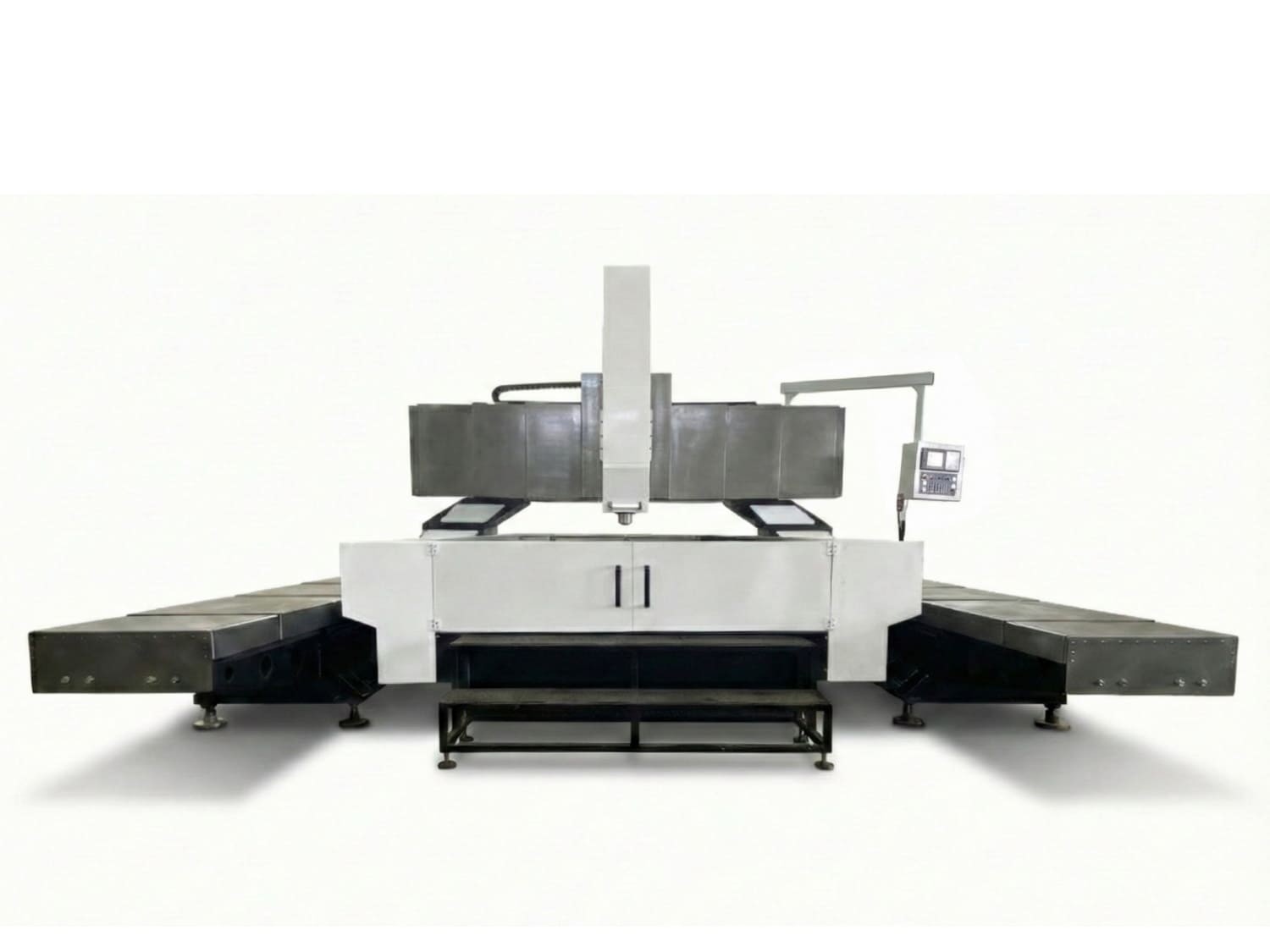

Станок с подвижным порталом ФЦ6040Г — это гигант тяжелого машиностроения с рабочей зоной 6000х4000 мм. Сочетание большой длины и ширины делает его универсальным инструментом для обработки сварных рам, станин, корпусов турбин и крупных штампов автомобильной промышленности. Конструкция Gantry с неподвижным столом обеспечивает большую рабочую зону при минимально занимаемой площади цеха (по сравнению со станками подвижного стола, которым нужно место «на выезд»).
Технические характеристики
| Исполнение | тип Гантри |
| Система ЧПУ (на выбор) | NewKerCNC, FMS, GSK |
| Перемещение по осям X/Y, мм | 6000/4000 |
| Перемещение по осям Z, мм | 600 (1000) |
| Точность позиционирования, мм | +/-0,05 |
| Повторяемость позиционирования, мм | +/-0,05 |
| Дискретность (X/Y/Z), мм | 0,001 |
| Конус шпинделя | BT50 |
| Максимальные обороты шпинделя, об/мин | 6000 |
| Мощность электродвигателя шпинделя, кВт | 15 (22/27) |
| Мощность электродвигателей приводов (X/Y/Z), кВт | 7,5 |
| Емкость магазина инструмента, шт | 10 |
| Макс. нагрузка на стол, кг | 20000 |
| Рабочая скорость подачи, мм/мин | 5-7000 |
| Габариты станка, мм | 8080х6510х3740 |
| Масса, кг | 31000 |
Базовая комплектация
| Система ЧПУ |
| Станина |
| Шпиндель |
| Сопла подачи СОЖ (расположены вокруг шпинделя) |
| Главный привод и привод подачи |
| Двигатели X,Y,Z |
| Направляющие качения |
| Охлаждение шпинделя |
| Пневматический пистолет для удаления стружки с детали и станка |
| Портативный маховик для ручного управления |
| Ограждение зоны обработки |
| Централизованная система смазки |
| 3-х цветный индикатор режимов работы станка |
| Регулировочные опоры |
| Освещение рабочей зоны |
| Электрошкаф с электрооборудованием |
| Трансформатор напряжения |
| Инструкция по программированию ЧПУ |
| Инструкция по эксплуатации |
Дополнительная комплектация
| Поворотный стол (4-я ось) |
| Увеличенный инструментальный магазин |
| Оптические линейки |
| Стружкоуборочный конвейер шнекового типа с баком |
| Стружкоуборочный конвейер ленточного типа с баком |
| Задняя бабка к поворотному столу с задним центром и ручным зажимом пиноли |
| Контактные измерительные системы |
| Увеличение высоты портала (ось Z) |
| Зажимные приспособления |
| Комплект вспомогательного и режущего инструмента |
| Цанговые патроны (переходники) |
| Цанги |
| Постпроцессор |
| Инструменты и инструментальный ящик |
| Набор полезных аксессуаров: стол для записей, инструментальная полка, держатели |
Сочетание огромной рабочей площади и высокой жесткости делает этот станок альтернативой тяжелым расточным станкам. Вертикальная компоновка шпинделя (или использование угловой головы) обеспечивает лучшую эргономику и обзор зоны резания при работе с крупными корпусными деталями.
Технические особенности ФЦ6040Г:
- Производительность: Станок рассчитан на силовую обработку чугуна и стали торцевыми фрезами диаметром до 250 мм.
- Устойчивость: Массивная конструкция портала и колонн гасит вибрации при прерывистом резании.
- Эффективность: Выбор станка Gantry оправдан его возможностью заменять несколько расточных и продольно-фрезерных станков.
Для получения детального КП со стоимостью станка с подвижным порталом ФЦ6040Г просим предоставить нашим инженерам чертеж вашей типовой детали.
