11 500 000 руб.
- Рабочая область 4000x2500 мм
- Современная система ЧПУ
- ПНР и обучение БЕСПЛАТНО
- Производитель Станотекс (Россия)
Лизинг
Трейд ин
Доставка
Техподдержка

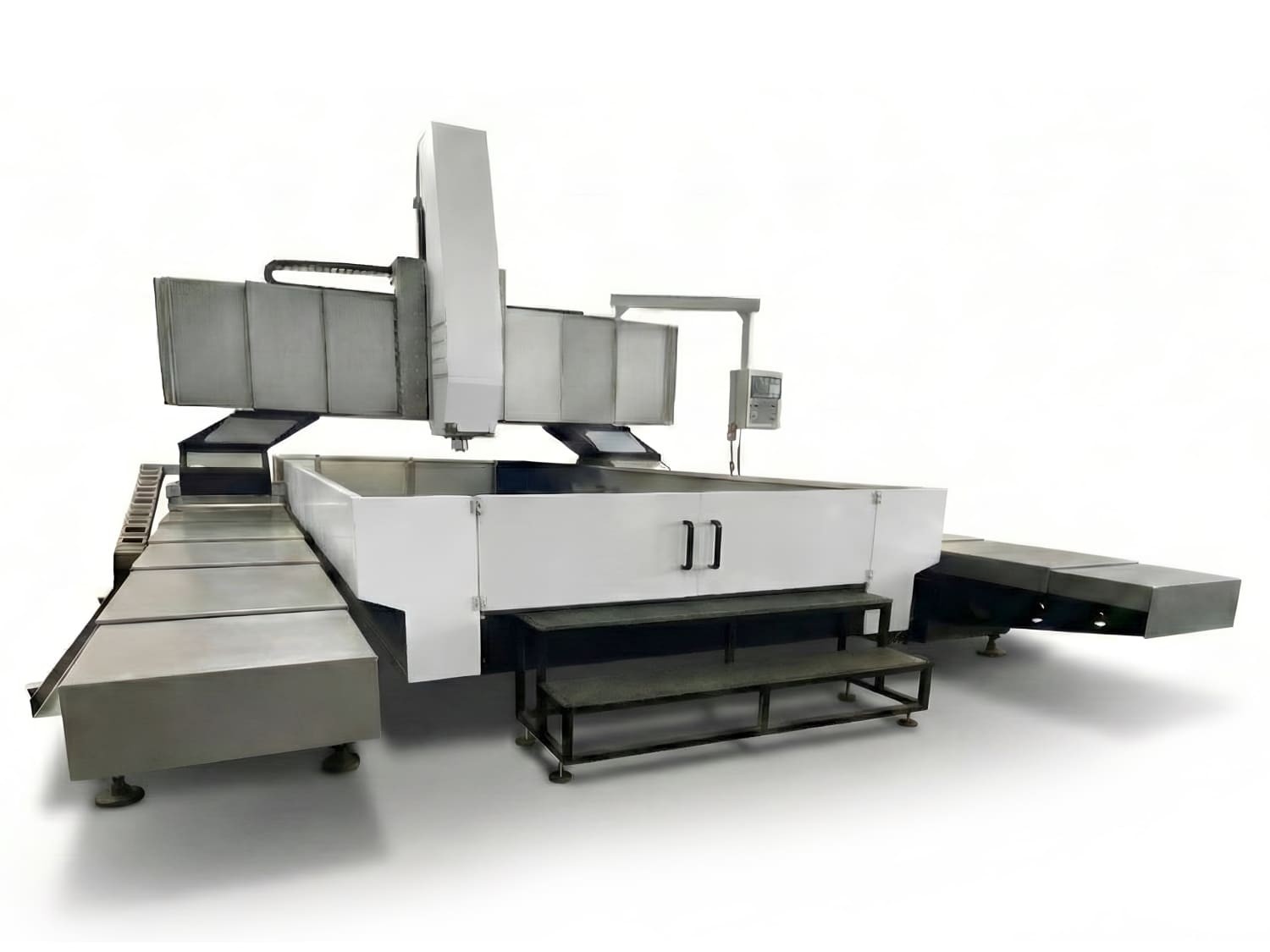

Модель ФЦ4025Г с длиной рабочей зоны 4000 мм — это выбор предприятий среднего машиностроения и производителей металлоконструкций. Такие гантри станки позволяют эффективно работать как с литыми заготовками, так и с толстым листовым прокатом большой площади. Ширина рабочего стола 2500 мм обеспечивает доступ к деталям сложной конфигурации, требующим обработки с нескольких сторон за одну установку.
Технические характеристики
| Исполнение | тип Гантри |
| Система ЧПУ (на выбор) | NewKerCNC, FMS, GSK |
| Перемещение по осям X/Y, мм | 4000/2500 |
| Перемещение по осям Z, мм | 600 (1000) |
| Точность позиционирования, мм | +/-0,05 |
| Повторяемость позиционирования, мм | +/-0,05 |
| Дискретность (X/Y/Z), мм | 0,001 |
| Конус шпинделя | BT50 |
| Максимальные обороты шпинделя, об/мин | 6000 |
| Мощность электродвигателя шпинделя, кВт | 15 (22/27) |
| Мощность электродвигателей приводов (X/Y/Z), кВт | 5 (7,5) |
| Емкость магазина инструмента, шт | 10 |
| Макс. нагрузка на стол, кг | 20000 |
| Рабочая скорость подачи, мм/мин | 5-7000 |
| Габариты станка, мм | 5740х5010х3640 |
| Масса, кг | 21500 |
Базовая комплектация
| Система ЧПУ |
| Станина |
| Шпиндель |
| Сопла подачи СОЖ (расположены вокруг шпинделя) |
| Главный привод и привод подачи |
| Двигатели на оси X,Y,Z |
| Направляющие качения на оси |
| Масляное охлаждение шпинделя |
| Пневматический пистолет для удаления стружки с детали и станка |
| Автоматическая централизованная система смазки |
| 3-х цветный индикатор режимов работы станка |
| Комплект установочных опор |
| Освещение рабочей зоны |
| Электрошкаф с электрооборудованием |
| Трансформатор напряжения |
| Подготовка для подъема станка краном |
| Инструкция по программированию ЧПУ |
| Инструкция по эксплуатации |
Дополнительная комплектация
| Поворотный стол (4-я ось) |
| Увеличенный инструментальный магазин |
| Оптические линейки |
| Стружкоуборочный конвейер шнекового типа с баком |
| Стружкоуборочный конвейер ленточного типа с баком |
| Задняя бабка к поворотному столу с задним центром и ручным зажимом пиноли |
| Контактные измерительные системы |
| Увеличение высоты портала (ось Z) |
| Зажимные приспособления |
| Комплект вспомогательного и режущего инструмента |
| Цанговые патроны (переходники) |
| Цанги |
| Постпроцессор |
| Инструменты и инструментальный ящик |
| Набор полезных аксессуаров: стол для записей, инструментальная полка, держатели |
Ключевым преимуществом данной компоновки является неизменная площадь занимаемого пространства: станку не нужны дополнительные зоны «на выезд» стола. Это позволяет эффективно использовать производственные площади, размещая оборудование более компактно.
Технические особенности ФЦ4025Г:
- Универсальность: Gantry machine подходит для силовой фрезеровки, сверления серий отверстий, нарезания резьбы и расточки.
- Листовой металл: Благодаря большой площади стола, станок незаменим для операций сверления и обработки листового металла больших толщин (пакетная обработка), а также фрезеровки фланцев.
- Оснащение: Возможна установка угловых головок для 5-сторонней обработки деталей.
Надежность конструкции подтверждена годами эксплуатации на российских заводах. Чтобы получить КП и узнать цену комплектации гантри центра ФЦ4025Г с дополнительными опциями, оставьте заявку на сайте.
