Многоцелевой Сверлильно-Фрезерно-Расточный Станок 500V/2

сверлильно фрезерно расточной станок

Многоцелевой станок 500V/2 многоцелевой сверлильно-фрезерно-расточный предназначен для комплексной обработки деталей из различных конструкционных материалов. На обрабатывающем центре могут производиться операции сверления, зенкерования, развертывания отверстий, нарезание резьб метчиками, а также получистовое и чистовое прямолинейное и контурное фрезерование деталей, чистовое растачивание отверстий и канавок в них.

Обрабатывающий центр с ЧПУ обеспечивает высокоскоростную обработку; высокую точность обработки; длительный срок эксплуатации; возможность оснащения стандартными и специальными поворотными столами и приспособлениями.

Сверлильно фрезерно расточной станок 500V/2 имеет вертикально-подвижную шпиндельную бабку на продольно-поперечно-подвижной стойке и два неподвижных стола (рис. 1). Конструкция с двумя неподвижными столами обеспечивает сокращение вспомогательного времени до минимума.

В то время, как на первом столе осуществляется обработка, на втором можно переустановить деталь. Возможно обрабатывать детали длиной до 2000 мм.

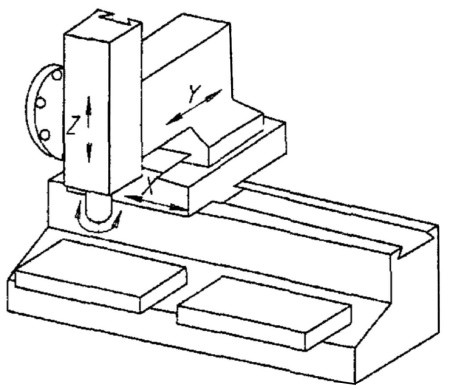

Рис. 1. Компоновка станка 500V/2

Техническая характеристика фрезерно-сверлильно-расточного станка 500V/2

  • Размер рабочей поверхности стола 2х(500x1000) (2150x500)* мм
  • Количество Т-образных пазов 8
  • Ширина Т-образного паза стола 14 мм
  • Наибольший диаметр сверления (в стали 45) 25 мм
  • Наибольший диаметр растачивания 90 мм
  • Пределы диаметров нарезаемой резьбы МЗ-M24 мм
  • Наибольший диаметр торцовой фрезы 80 мм
  • Наибольшая длина инструмента 250 мм
  • Наибольшая масса оправки 10 кг
  • Наибольшая масса детали 2х500 или 1000 кг
  • Наибольший диаметр инструмента 80 мм
  • Объем стружки при фрезеровании (по стали 45) 45 см3/мин
  • Дополнительный поворотный стол:
     - диаметр стола 320 (500)* мм
     - параметры рабочей поверхности стола, Т-образные пазы 1x18H7, 4х18Н11
     - максимальная частота вращения 20 мин(-1)
     - максимальный крутящий момент 1200* Нм
     - регулирование частот вращения стола - бесступенчатое
  • Наибольшие программируемые перемещения:
     - по осям (Х; Ү; Z) 2150; 500; 460 мм
    - по координатам (С; А) 360; 120 (180)* град
  • Дискретность отсчета 0,001* мм
  • Число ступеней частот вращения шпинделя - бесступенчатое
  • Пределы рабочих подач по осям (Х; Ү; Z) 1...10000 мм/мин
  • Скорость быстрого перемещения по всем осям 15 (25)* м/мин
  • Точность позиционирования ±0,010* мм
  • Конус шпинделя (7:24) SK40 (HSK63)*
  • Пределы частоты вращения шпинделя 0...8000* мин(-1)
  • Наибольший крутящий момент 44,6 Нм
  • Мощность электродвигателя главного движения 7 (11)* кВ
  • Номинальная частота вращения электродвигателей приводов подач по осям (Х; Ү; Z) 3000* мин(-1)
  • Суммарная мощность электродвигателей 20,24 кВт
  • Время смены инструмента 7 с
  • Количество инструментов 20 (40 и более)* шт.
  • Габаритные размеры станка 4010х2500х3110 мм
  • Масса станка 9500 кг

* В зависимости от комплектации и исполнения станка
