Координатно-расточной станок 24К40СФ4 по типу обрабатывающий центр

станок 24К40СФ4

Координатно-расточной станок 24К40СФ4 предназначен для особо точной обработки широкого диапазона деталей, отличающихся конфигурацией, размерами и материалами, а также для разметки и точных измерений в условиях единичного и серийного производств. Класс точности станка - П.

На обрабатывающем центре 24К40СФ4 можно выполнять следующие технологические операции: обработка отверстий с точным расположением осей методом растачивания (получистового и точного чистового); сверление, рассверливание, центрование, зенкерование и развертывание отверстий; нарезание резьбы в отверстиях метчиками; получистовое фрезерование плоскостей, подрезка торцов; разметка и точные измерения (контроль размеров обработанного изделия, в том числе диаметров отверстий).

Управление модулем осуществляется устройством ЧПУ 2C42-65 с управлением одновременно по четырем координатам. Программируемые перемещения: поперечное (ось X) и круговое (ось В) - стола (при наличии делительного приспособления); вертикальное (ось Z) - шпиндельной бабки; продольное (ось Y) - салазок (рис. 1).

С помощью универсального поворотного стола можно обрабатывать отверстия, заданные в полярных координатах и расположенные под любым углом к плоскости стола станка. Станок оснащен фотоимпульсными преобразователями линейных перемещений с дискретностью отсчета 0,001 мм.

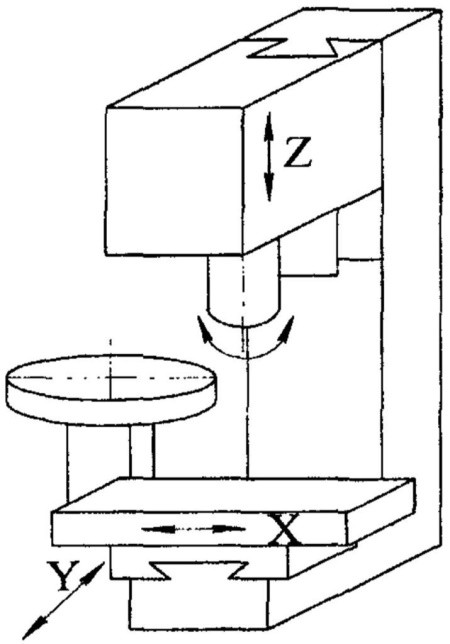

Рис. 1. Компоновка координатно-расточного станка 24К40СФ4

Станок комплектуется устройством автоматической смены инструмента КК-3760. Инструментальный магазин дискового типа с вертикальной осью вращения устанавливается и прикрепляется к фундаменту слева от станка. Инструментальные оправки зажимаются в конусе шпинделя с помощью цангового зажима. Приводы вращения магазина и выдвижения автооператора - электромеханические.

Обрабатывающий центр с ЧПУ имеет на всех направляющих фторопластовые накладки, обеспечивающие точное позиционирование и длительное сохранение точности в процессе эксплуатации.

Вращение шпинделя осуществляется от электродвигателя постоянного тока M1 с тиристорным преобразователем через двухступенчатую коробку диапазонов (рис. 2). Конструкция шпиндельного узла на прецизионных подшипниках качения с регулируемым натягом обеспечивает длительное сохранение точности, повышенную жесткость и виброустойчивость.

Приводы подач осуществляются от высокомоментных электродвигателей М2, M3, M4 с широким диапазоном регулирования скоростей и шариковинтовых пар качения без промежуточного редуктора, что исключает люфт при реверсе (рис. 2).

На стационарном пульте находятся все органы управления станка и средства контроля его работы.

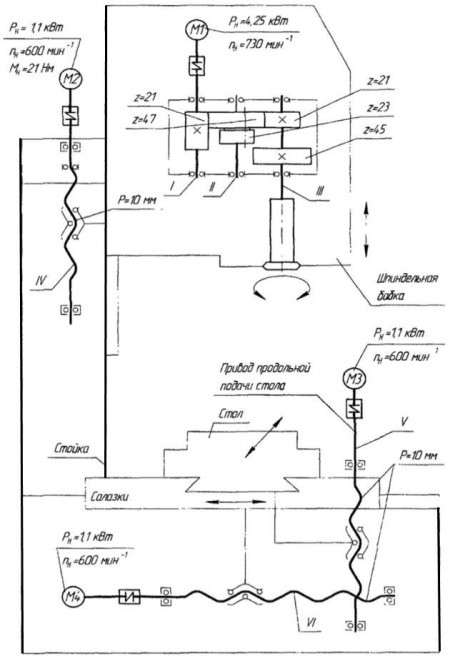

Рис. 2. Кинематическая схема станка 24К40СФ4

Технические характеристики станка 24К40СФ4

  • Размеры рабочей поверхности основного стола 400h14x800h14 мм
  • Количество Т-образных пазов стола 5
  • Ширина направляющего/зажимных пазов (по ГОСТ 1574 - 75) 14H8/14Н12 мм
  • Расстояние между пазами 80±0,37 мм
  • Наибольшая нагрузка на стол с учетом сил резания 8 кН
  • Наибольшее программируемое перемещение (по Х; Ү; Z) 640; 400; 500 мм
  • Наибольшее/наименьшее расстояние от торца шпинделя до рабочей поверхности стола 630/130 мм
  • Расстояние от стойки до оси шпинделя 450 мм
  • Конус шпинделя по (ГОСТ 15945-82) 40 AT4
  • Наибольший размер конуса закрепляемого инструмента Морзе 4
  • Пределы частот вращения шпинделя 6,3....3150±10% мин(-1)
  • Регулирование частот вращения шпинделя Бесступенчатое
  • Наибольший крутящий момент на шпинделе 210 Нм
  • Пределы рабочих подач (по осям Х; Ү; Z) 1...6000±10% мм/мин
  • Регулирование подач по осям Х; Ү; Z бесступенчатое
  • Скорость быстрого перемещения (по осям Х; Ү; Z) 6000±10% мм/мин
  • Наибольшее усилие подачи по оси Z 4 кН
  • Число управляемых координат 4
  • Число одновременно управляемых координат при круговой/линейной интерполяции 3/3
  • Дискретность отсчета 0,001 мм
  • Мощность электродвигателя главного движения 4,25 кВт
  • Номинальная частота вращения электродвигателя главного движения 730 мин(-1)
  • Вращающий момент двигателей перемещений стола, салазок, шпиндельной бабки 21 Нм
  • Номинальная частота вращения двигателей перемещений стола, салазок, шпиндельной бабки 750 мин(-1)
  • Габаритные размеры станка 2950x3500x3300
  • Площадь, занимаемая станком 24К40СФ4 с оборудованием 17 м2
  • Масса станка (с приставным оборудованием) 4355 (5600) кг

Зачастую координатно-расточной станок 24К40СФ4 решают купить уже после модернизации, в процессе которой станку возвращаются первоначальные характеристики.
