Портальный фрезерный станок с ЧПУ Stanotex FZ6

7 120 000 руб.

  • Рабочее поле 3000x1200 мм
  • Современные системы ЧПУ
  • Запуск и обучение бесплатно
  • Производитель Stanotex (Россия)

Лизинг

Лизинг

Трейд ин

Трейд ин

Рассрочка

Рассрочка

Доставка

Доставка
Купить в один клик

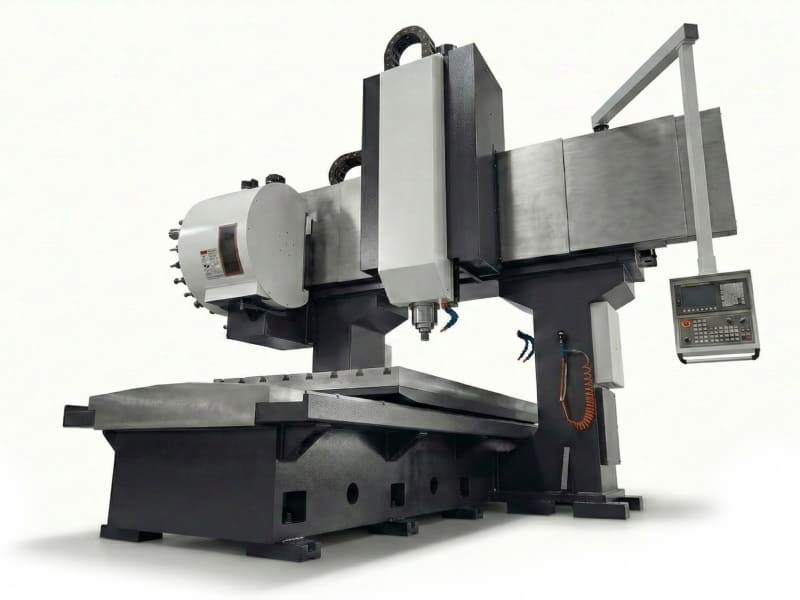

Портальный фрезерный станок с чпу Stanotex FZ6 конструктивно состоит из основания с подвижным столом и П-образного портала. Перемещение шпинделя вдоль поперечной балки, обеспечивает обработку заготовки по оси Y. По координате Х заготовка обрабатывается за счет перемещения стола.

Станина портально фрезерного станка по металлу FZ6 располагается под порталом, между его колонн. На ней размещены направляющие рельсового типа по которым движется стол с т-образными пазами. Точное прямолинейное движение стола по направляющим задает серводвигатель через ШВП.

Сервоприводы на портальной конструкции обеспечивают перемещение обрабатывающего инструмента по осям Y и Z. Шпиндель портального фрезерного станка Stanotex FZ6 обеспечивает вращение инструмента в процессе обработки детали.

Для удобного числового программного управления фрезерным центром предусмотрена стойка с программным обеспечением. ЧПУ портального станка FZ6 предусматривает подключение 4-ой оси без замены ПО.

Технические характеристики

Технические характеристики STANOTEX FZ6
Макс. нагрузка на стол, кг 1800
Перемещение по осям (XхYхZ), мм 3000х1200х400
Точность позиционирования, мм +/- 0,05
Повторяемость позиционирования, мм +/- 0,05
Конус шпинделя BT-40
Максимальные обороты шпинделя, об/мин 6000
Мощность главного шпинделя, кВт 7,5
Мощность приводов (XхYхZ), кВт (нМ) 5 (35/70)
Рабочая скорость подачи, мм/мин 5 –7000
Габариты станка, мм 5900x2800x3500
Масса, кг 15500

Пуско-наладочные работы и обучение персонала предоставляются БЕСПЛАТНО.

Базовая комплектация

Система ЧПУ
Станина
Шпиндель с пневматическим зажимом инструмента
Сопла подачи СОЖ (расположены вокруг шпинделя)
Главный привод и привод подачи
Двигатели на оси X,Y,Z
Направляющие качения на оси
Масляное охлаждение шпинделя
Пневматический пистолет для удаления стружки с детали и станка
Централизованная система смазки
3-х цветный индикатор режимов работы станка
Портативный маховик для ручного управления
Бортовое ограждение зоны обработки
Комплект установочных опор
Освещение рабочей зоны
Электрошкаф с электрооборудованием
Трансформатор напряжения
Подготовка для подъема станка краном
Инструкция по программированию ЧПУ
Инструкция по эксплуатации

Дополнительная комплектация

Альтернативная система ЧПУ
24 / 32 / 40 / 60 / 80 /120 - позиционный инструментальный магазин с манипулятором
Оптические линейки
Стружкоуборочный конвейер шнекового типа с баком
Стружкоуборочный конвейер ленточного типа с баком
Поворотный стол (4-ая ось)
Задняя бабка к поворотному столу с задним центром и ручным зажимом пиноли
Контактные измерительные системы Renishaw
Измерительная головка
Устройство измерения заготовки
Увеличение высоты портала (ось Z)
Зажимные приспособления
Комплект вспомогательного и режущего инструмента
Крыша кабинетного ограждения
Устройство для сборки цанговых патронов
Цанговые патроны (переходники)
Цанги
Пакет безопасности для аварийного отключения сети включает: контроль напряжения с ускоренным торможением, источник бесперебойного питания (UPS) для системы ЧПУ
Постпроцессор
Инструменты и инструментальный ящик
Набор полезных аксессуаров: стол для записей, инструментальная полка, держатели

Компания STANOTEX является производителем фрезерных станков с чпу по металлу. Наши специалисты доставят портальное оборудование по всей России, установят, произведут пуско-наладочные работы и обучат персонал работе на нем.

Купить портальный фрезерный станок с чпу будет отличным решением с точки зрения инвестиции в производство. Располагая подобным оборудованием ваше предприятие будет способно выполнять обработку крупных заготовок, которая не под силу при использовании обычных фрезерных станков

Мощный фрезерный высокопроизводительный чпу станок по металлу портального типа, применяют для высокоточной и быстрой обработки заготовок. Портальные станки с ЧПУ позволяют производить фрезерование крупных заготовок. На видео показана обработка элемента будущего гидравлического пресса длиной 2350 мм.
