12 800 000 руб.
- Рабочее поле 3000x2500 мм
- Вес заготовки до 17 тонн
- Запуск и обучение БЕСПЛАТНО
- Производитель STANOTEX (Россия)
Лизинг
Трейд ин
Доставка
Техподдержка

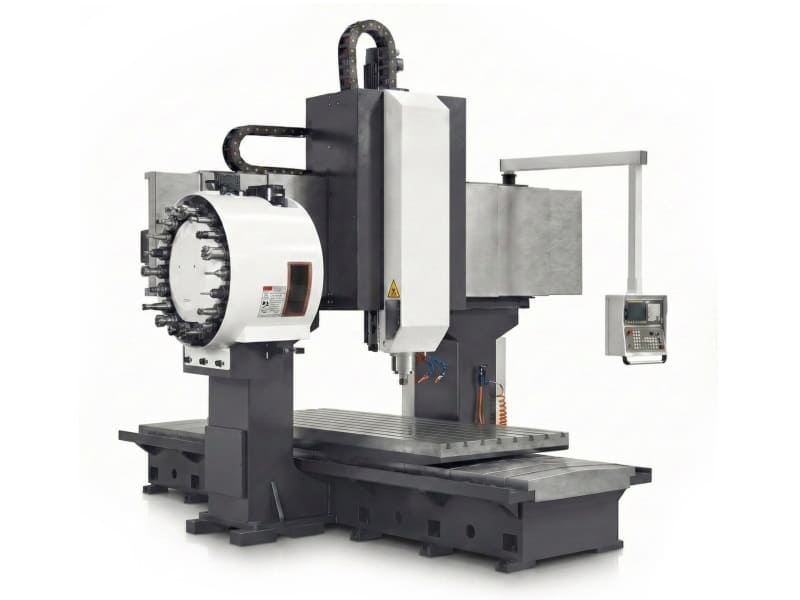

Портальный фрезерный станок с ЧПУ ФЦ3025Г предназначен для чистовой и получистовой обработки таких деталей как, например, трубные доски, штампы, пресс-формы и др. Станок выполнены по одной из классических схем «неподвижный стол - подвижная траверса» - тип gantry.
В конструкции ФЦ3025Г применяются направляющие качения и ШВП ведущих мировых производителей. Широкий выбор дополнительных опций позволяет скомплектовать обрабатывающий центр, в полной мере отвечающий потребностям конкретного производства.
Технические характеристики
| Параметры | ФЦ3020Г | ФЦ3025Г |
| Исполнение | портальное (тип Гантри) | портальное (тип Гантри) |
| Система ЧПУ (на выбор) | NewKerCNC, HCNC, GSK | NewKerCNC, HCNC, GSK |
| Перемещение по осям (X/Y/Z), мм | 3000/2000/600 | 3000/2500/600 |
| Точность позиционирования, мм | +/-0,05 | +/-0,05 |
| Повторяемость позиционирования, мм | +/-0,05 | +/-0,05 |
| Дискретность (X/Y/Z), мм | 0,001 | 0,001 |
| Конус шпинделя | BT50 | BT50 |
| Максимальные обороты шпинделя, об/мин | 6000 | 6000 |
| Мощность электродвигателя шпинделя, кВт | 15 (22) | 15 (22) |
| Мощность электродвигателей приводов (X/Y/Z), кВт (нМ) | 5 (35/70) | 5 (35/70) |
| Емкость магазина инструмента, шт | 10 | 10 |
| Макс. нагрузка на стол, кг | 17000 | 17000 |
| Рабочая скорость подачи, мм/мин | 5-7000 | 5-7000 |
| Габариты станка, мм | 4740х4510х3640 | 4740х5010х3640 |
| Масса, кг | 18400 | 19600 |
| Цена, руб | 12290000 | 12800000 |
Базовая комплектация
| Система ЧПУ |
| Станина |
| Шпиндель |
| Сопла подачи СОЖ (расположены вокруг шпинделя) |
| Главный привод и привод подачи |
| Двигатели X,Y,Z |
| Направляющие качения |
| Охлаждение шпинделя |
| Пневматический пистолет для удаления стружки с детали и станка |
| Портативный маховик для ручного управления |
| Ограждение зоны обработки |
| Централизованная система смазки |
| 3-х цветный индикатор режимов работы станка |
| Регулировочные опоры |
| Освещение рабочей зоны |
| Электрошкаф с электрооборудованием |
| Трансформатор напряжения |
| Инструкция по программированию ЧПУ |
| Инструкция по эксплуатации |
Дополнительная комплектация
| Поворотный стол (4-я ось) |
| Увеличенный инструментальный магазин |
| Оптические линейки |
| Стружкоуборочный конвейер шнекового типа с баком |
| Стружкоуборочный конвейер ленточного типа с баком |
| Задняя бабка к поворотному столу с задним центром и ручным зажимом пиноли |
| Контактные измерительные системы |
| Увеличение высоты портала (ось Z) |
| Зажимные приспособления |
| Комплект вспомогательного и режущего инструмента |
| Цанговые патроны (переходники) |
| Цанги |
| Постпроцессор |
| Инструменты и инструментальный ящик |
| Набор полезных аксессуаров: стол для записей, инструментальная полка, держатели |
Портальные фрезерные центры по металлу данной серии предназначены для обработки крупных и тяжелых заготовок в различных областях машиностроения. При этом площадь занимаемая станком ФЦ3025Г значительно меньше по сравнению со станком компоновка которого предполагает подвижный стол аналогичного размера.
Если Вы приняли решение купить портальный фрезерный станок с ЧПУ ФЦ3025Г - обратитесь по контактам указанным на сайте. Благодаря развитой логистике отечественных перевозчиков, доставка может быть осуществлена в такие города, как Санкт-Петербург, Воронеж, Тольятти, Кемерово, Тула, Чита, Подольск, Новороссийск, Дзержинск, Псков, Рыбинск, Павлодар, Брест, Самарканд, Бишкек, Баку, Армавир, Душанбе.
Фрезерный станок для трубных досок теплообменников
Портальные фрезерные станки ФЦ3020Г и ФЦ3025Г находят применение в производстве трубных досок для теплообменников. Трубные доски это цилиндрическая пластина с большим количеством одинаковых по диаметру отверстий, они являются основным элементом кожухотрубчатых теплообменников. В трубных досках закрепляются теплообменные трубы и сами они служат основанием каркаса трубной системы. Трубные доски находят применение в металлургии, химической промышленности, нефтепереработке. Диаметр трубных досок может достигать 2-3 м. и более. Портальный станок с ЧПУ на видео был установлен в цехе крупного предприятия Иркутской области. Компоновка станка представляет собой стационарный стол и подвижную траверсу.
