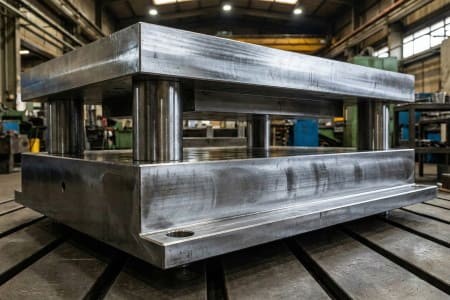

Любой штамп — это слоеный пирог из металлических пластин, каждая из которых несет свою функцию. Основой всей конструкции, обеспечивающей жесткость и точное взаимное расположение рабочих частей, является плита штампа. Обычно выделяют нижнюю плиту (основание), которая крепится к столу пресса, и верхнюю плиту, которая через хвостовик соединяется с ползуном. Именно в эти плиты запрессовываются направляющие колонки и втулки, задающие траекторию движения инструмента.
Качественная штамповая плита должна обладать высокой геометрической точностью. Главное требование — идеальная плоскопараллельность поверхностей. Если плиты будут кривыми, то при ударе возникнет перекос, который моментально разрушит хрупкие пуансоны и матрицы. Мы изготавливаем плиты из качественной конструкционной стали (обычно ст.45 или ст.40Х), подвергая их шлифовке с двух сторон для достижения нужной чистоты поверхности и параллельности.
В сложных штампах помимо основных плит используются также пуансонодержатель, съемник и подкладные плиты (каленые), которые защищают мягкое основание от продавливания. Надежная плита штампа — это гарантия того, что оснастка выдержит многотонные нагрузки без деформации. Для тяжелых штампов мы предусматриваем рым-болты или специальные пазы для транспортировки и установки на пресс.
Если вам нужны надежные блоки или комплектующие для оснастки, обращайтесь к нам. Оставьте заявку на производство штампов и штамповых плит по вашим размерам.
